Ako vykonať oddelenie elektroinštalácie podľa skupín spotrebiteľov v súkromnom dome a byte

Pomerne veľká časť populácie stále žije v starých domoch s elektrickým vedením, ktoré bolo vytvorené pre malé zaťaženie. Len pred niekoľkými desaťročiami naši rodičia z domácich spotrebičov pracovali:

• v každej miestnosti jedna lampa;

• chladnička, televízor, magnetofón, rádio, pevne nainštalované a pripojené k zásuvkám;

• niekoľko prenosných domácich spotrebičov, ako napríklad žehlička, sušič vlasov a malá sada náradia.

Podľa týchto spotrebiteľov sa spravidla Hliníkové vedenie 2,5 štvorcového tvaruchránené dvoma ističmi alebo elektrickými zástrčkami s pracovným prúdom do šiestich ampérov.

Moderné domáce spotrebiče majú zvýšenú spotrebu elektriny a ich počet v našich bytoch sa dramaticky zvýšil. Výkonné vysávače, práčky, elektrické sporáky, vyhrievané podlahy, kuchynské roboty, mikrovlnné rúry a ďalšie užitočné zariadenia veľmi uľahčujú naše životné podmienky.

Dokonca aj schéma osvetlenia pozostáva z iného počtu všeobecných a miestnych svetiel, ovládaných z niekoľkých miest alebo diaľkovo.

Z tohto dôvodu je otázka modernizácie elektroinštalácie a jej rozdelenia do skupín veľmi dôležitá.

Aké sú výhody spoločného zapojenia?

Metóda oddelenia elektrických vedení elektrických spotrebičov samostatnými vedeniami umožňuje:

• zlepšiť ich riadenie;

• zjednodušiť následky ničenia vznikajúcich núdzových podmienok;

• uľahčujú opravu.

Zlepšenie riadenia

Pomocou metódy oddelenia elektroinštalácie môžete vytvoriť časti neodpojiteľného zariadenia, ktoré zostane v prevádzke v prípadoch nevyhnutných pre majiteľa bytu.

Pojem „neodpojiteľný“ znamená zariadenie, ktoré je pridelené v samostatnej skupine a je napájané z jeho individuálnej ochrany. V prípade nehody odstránia vzniknuté škody a pri dlhodobom neprítomnosti majiteľov, napríklad počas cesty alebo služobnej cesty, môžete vypnúť všetky zariadenia, ktoré nie sú nevyhnutné, a nechať napr. Mrazničku a Inteligentný domáci systémnapájaný oddelene od ostatných diaľnic.

Vďaka tejto funkcii sa zníži spotreba energie a zvýši sa pohodlie jej riadenia. Ak je časť elektrického obvodu vo voľnobežných otáčkach bez zaťaženia, môže byť jednoducho odpojená z dôvodu bezpečnosti a hospodárnosti.

Núdzové vypnutie

Zoberme si nepredvídaný prípad výpadku napájania, keď napríklad susedia zaplavení zhora alebo domáci majster neúspešne vyvŕtajú stenu v mieste, kde prešiel drôt, a vyprovokujú skrat v schéme napájania. Samozrejme je automaticky eliminovaná prevádzkou ističa.

Keď je zapojenie vedené jedinou diaľnicou, svetlo v celom byte zmizne. Zostane bez elektrického napájania dosť dlho, kým elektrikár neobnoví obvod.

Spôsob rozdelenia elektroinštalácie do samostatných skupín vám umožňuje ušetriť väčšinu elektrického zariadenia vypnutím jedného poškodeného kufra. Súčasne je hľadanie vzniknutej poruchy značne zjednodušené, pretože miesto jej vzniku je už jasné a nie je potrebné analyzovať zvyšok elektrického obvodu.

Opravy

Ak boli v starom byte všetky elektrické zásuvky napájané cez jeden istič, potom, keď bolo potrebné opraviť alebo zrekonštruovať obvod na jednom mieste, bolo potrebné úplne odpojiť napätie v rozvodnom paneli. To viedlo k odstaveniu chladničky, k zastaveniu sledovania televíznych programov a dokonca často prinútili obyvateľov, aby sedeli v tme alebo pri sviečkach.

Pripojením spotrebiteľov v rôznych skupinách k samostatným diaľniciam sa o správe domácich spotrebičov rozhoduje inak: stačí odstrániť napätie z opravovanej oblasti a nechať ostatné elektrické zariadenia nechať fungovať.

Ak dôjde k poruche v skupine zásuviek, vypne sa a pomocou osvetľovacieho okruhu môžete pokračovať v práci s elektrickým svetlom a dočasne k nemu pripojiť potrebné elektrické náradie.

Ak k nehode došlo v svetelnej sieti, potom pri vykonávaní opráv boli dočasné svetlá ľahko napájané zo zvyšných obvodov osvetlenia.

Pokyny na zdieľanie kabeláže v byte

Pred začatím prác na elektrických rozvodoch by ste si mali preštudovať existujúce normy a starostlivo naplánovať nový projekt.

Pravidlá vytvárania skupín spotrebiteľov

Elektrické vedenie je tvorené samostatnými diaľnicami poháňanými jeho individuálnym ističom a RCD alebo difavtomat, Zároveň sa dodržiavajú tieto zásady:

1. Pre silné domáce spotrebiče, ako sú varné dosky, elektrické sporáky, práčky a podobné zariadenia, sú vytvorené samostatné vedenia. Na ich napájanie sa používa kábel so štvorcom 4 alebo 6 mm a zariadenia na prepínanie koncových zariadení používajú špeciálne zásuvky;

2. Každá miestnosť s vlastnou výstupnou skupinou je samostatne napájaná káblom s prierezovými vodičmi s priemerom najmenej 2,5 mm. Keďže v kuchyni sa najviac sústreďuje energeticky najnáročnejšie zariadenie, venuje sa zvýšená pozornosť jeho zásobovaniu potravinami;

3. V rámci schémy osvetlenia sa vytvárajú jednotlivé reťazce, ktoré nie sú spojené so skupinou zásuviek. Môžu byť ďalej rozdelené do samostatných sekcií. Sú napájané káblom s prierezom štvorca 1,5 mm;

4. izby s vysokou vlhkosťou, ako sú kúpeľňa, toaleta, kuchyňa, sú spojené pomocou samostatných káblov prostredníctvom RCD so snímanou nastavenou hodnotou 10 alebo 6 miliamper. Za týmto účelom sa zaradia do „mokrej skupiny“ vo fáze projektu elektroinštalácie a vypočítajú sa individuálne s prihliadnutím na normy elektrickej bezpečnosti;

5. Zvyšné miestnosti sú chránené proti zvodovým prúdom pomocou RCD nakonfigurovaných na nastavenú hodnotu 30 mA. Je úplne dovolené pripájať niekoľko rovnakých typov príslušenstva k jednej ochrane;

6. Každá plánovaná skupina sa počíta na spotrebné prúdy. Pre ňu sú vybrané káble a ochrany. Ak celkový výkon zariadení prekročí rozumné limity, ktoré komplikujú inštaláciu a prevádzku, sú rozdelené do ďalších podskupín;

7. počet zásuviek a spínačov v každej miestnosti by mal poskytovať nielen pohodlie, ale aj obmedziť používanie rôznych predlžovacích káblov a odpalísk v budúcnosti, Je ťažké to vziať do úvahy pri nákupe nového zariadenia a náhradné elektrické zásuvky zabránia takýmto prípadom.

Princípy elektrického plánovania

Vzhľadom na špecifiká ľudskej pamäte a zložitosť pripravovanej práce je potrebné pred začiatkom ich vykonávania dôkladne premyslieť všetko a vytvoriť projekt na papieri. Na tento účel nakreslite náčrt alebo nákres všetkých miestností v mierke a vyznačte na ňom miesta elektrických panelov, všetky žiarovky so spínačmi, zásuvkami a zodpovedných spotrebiteľov.

Môžete použiť výkresy vývojára, ako už bolo uvedené v článku o schéme zapojenia v byte, Podobný plán je uložený v dokumentácii k bývaniu.

Ak sú ťažkosti s nájdením tohto dokumentu, potom s použitím kusu papiera, pera, pravítka s páskou, nie je ťažké sami zmerať priestory bytu a na náčrt umiestniť plán nábytku. Jeho umiestnenie má výrazný vplyv na racionálne umiestnenie zásuviek, spínačov, svetiel a ľahké použitie.

Potom v tomto pláne uveďte umiestnenie elektrických bodov a analyzujte rozmiestnenie vodičov a káblov k nim.

Výrazne uľahčiť prípravu bytového plánu a efektívne ho realizovať s prísnym dodržaním stavebných označení, ktoré umožňujú špecializované programy. Ako príklad uvádzame prehľad bezplatnej služby Online Roomle.

Jeho umiestnenie na internete a spôsob registrácie je uvedený na obrázku nižšie.

Stačí zadať svoju e-mailovú adresu, vymyslieť a napísať heslo a stlačiť registračné tlačidlo. Uvidíte úvodné okno služby.

Začnite pracovať s položkou „Vytvoriť nový plán“ a pokračujte v riešení jeho jednoduchého návrhu. Služba má dostatok nástrojov.

Praktické využitie jeho funkcií je intuitívne a bez akýchkoľvek problémov. V počiatočnom okamihu otvorenia okna sa vám zobrazí školiace video na prezeranie. Odporúčame vám, aby ste si ju preštudovali, aj keď ju môžete kedykoľvek preskočiť a vrátiť sa k nej.

Pred registráciou vám odporúčame oboznámiť sa s funkčnosťou služby v informačnom videu vlastníka WEBTOURS „Ako pripraviť apartmánový plán zadarmo a online“.

Ukazuje jednoduché pracovné metódy, ktoré vám pomôžu nielen vytvoriť zmenšený obrázok a vytlačiť ho na papier, ale tiež jeho vizuálny obrázok zobraziť v perspektívnom zobrazení alebo 3D objemovom znázornení.

Možné schémy ukladania elektrických vedení

Všetky napájacie káble na jednom konci sú zapojené do rozvodnej dosky bytu. Napätie okrem toho pochádza zo vstupného vedenia z napájacej dosky proti prúdu a všetky odchádzajúce vedenia sa môžu vykonávať podľa jednej z troch schém zapojenia:

1. radiálne od spoločného stredu k okraju;

2. slučkou kvôli sériovému pripojeniu všetkých spotrebiteľov na jeden spoločný kmeň;

3. kombinovaným spôsobom.

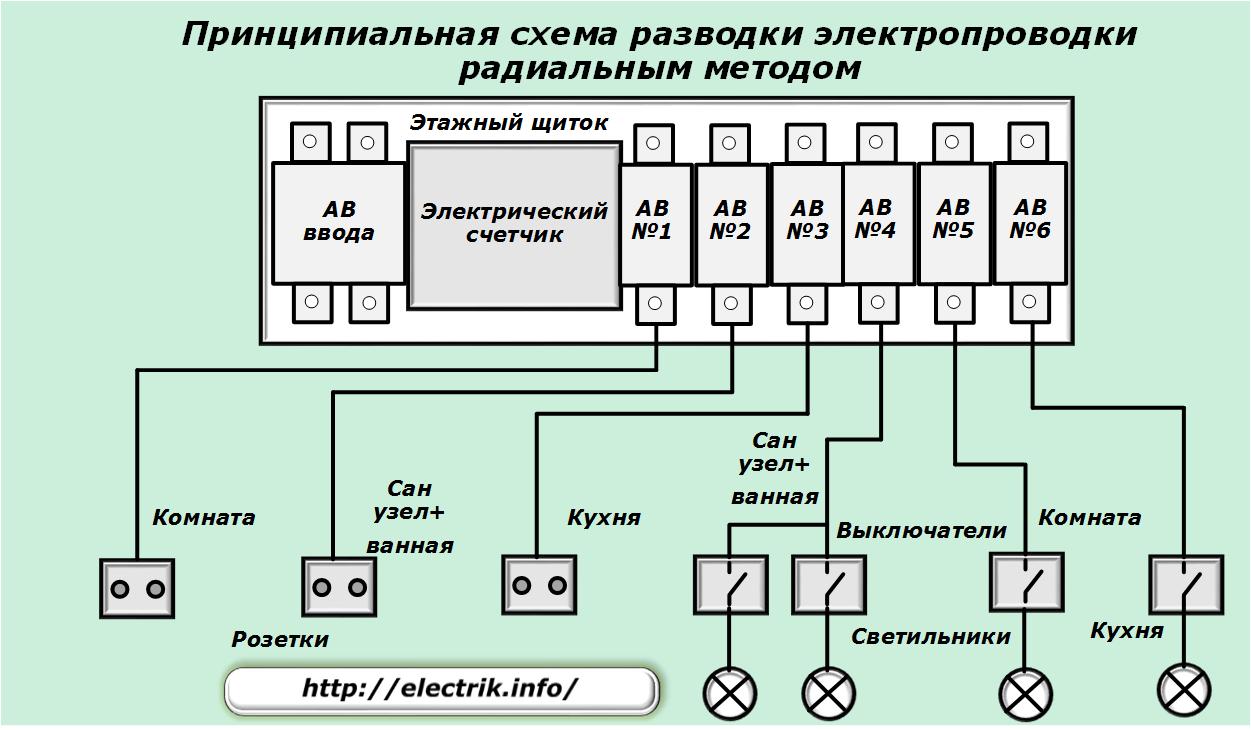

Radiálna metóda

Táto schéma je najvhodnejšia na rozdelenie elektroinštalácie do skupín spotrebiteľov a vyznačuje sa zvýšenou spoľahlivosťou.

Vyžaduje si to však zvýšenú spotrebu káblov rôznych sekcií. Z tohto dôvodu nie sú splnené, požiadavky na úspory sú znížené a objem inštalačných prác je ďalej komplikovaný.

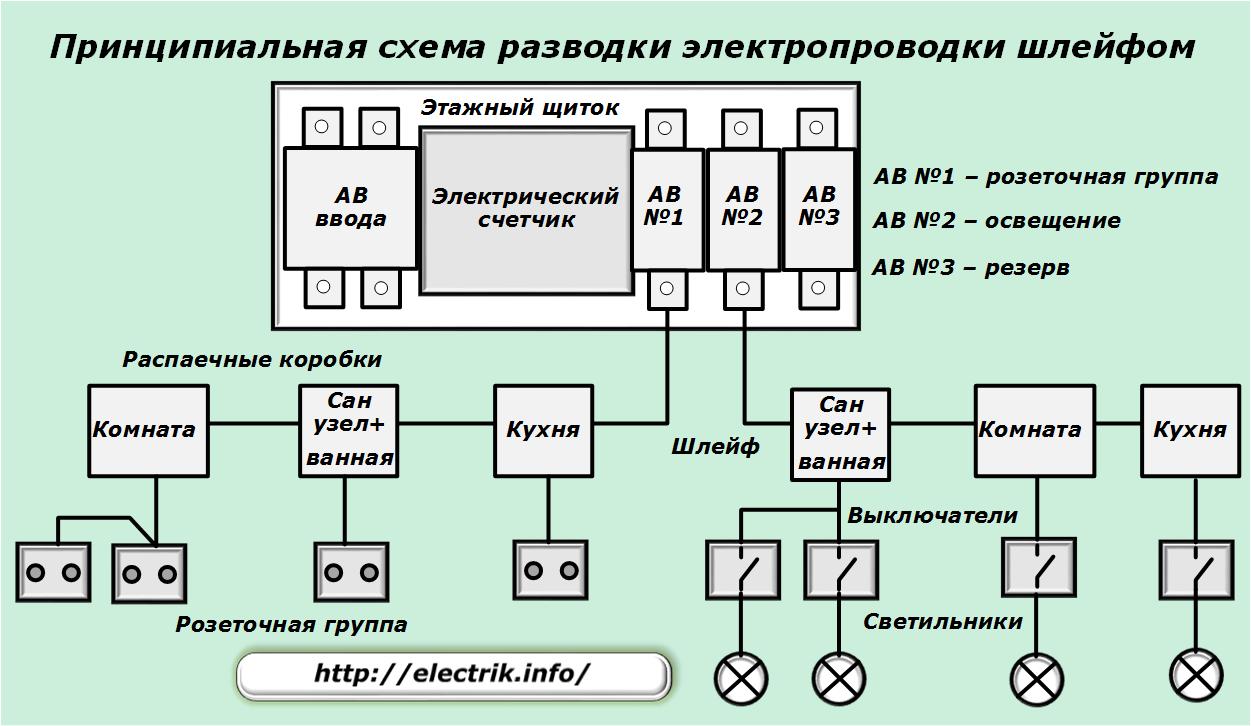

Slučka metóda

Schéma sériového pripojenia spotrebiteľov je vo svojej štruktúre v rozpore so zásadami rozdelenia elektroinštalácie do samostatných skupín, pretože ich jednoducho kombinuje so spoločným kmeňom, ako je uvedené na obrázku nižšie pre spotrebiteľov osvetľovacích vedení a zásuvkových elektroinštalačných skriniek.

V starom usporiadaní schém elektrického zapojenia bytov a budov bola slučka považovaná za hlavnú dostupnú metódu. To umožnilo výrazne ušetriť na dĺžke káblov a vodičov. V moderných podmienkach sa kvôli zvýšeným požiadavkám na bezpečnosť upúšťa, ale jednotlivé prvky slučky sa používajú na zmiešané pripojenie.

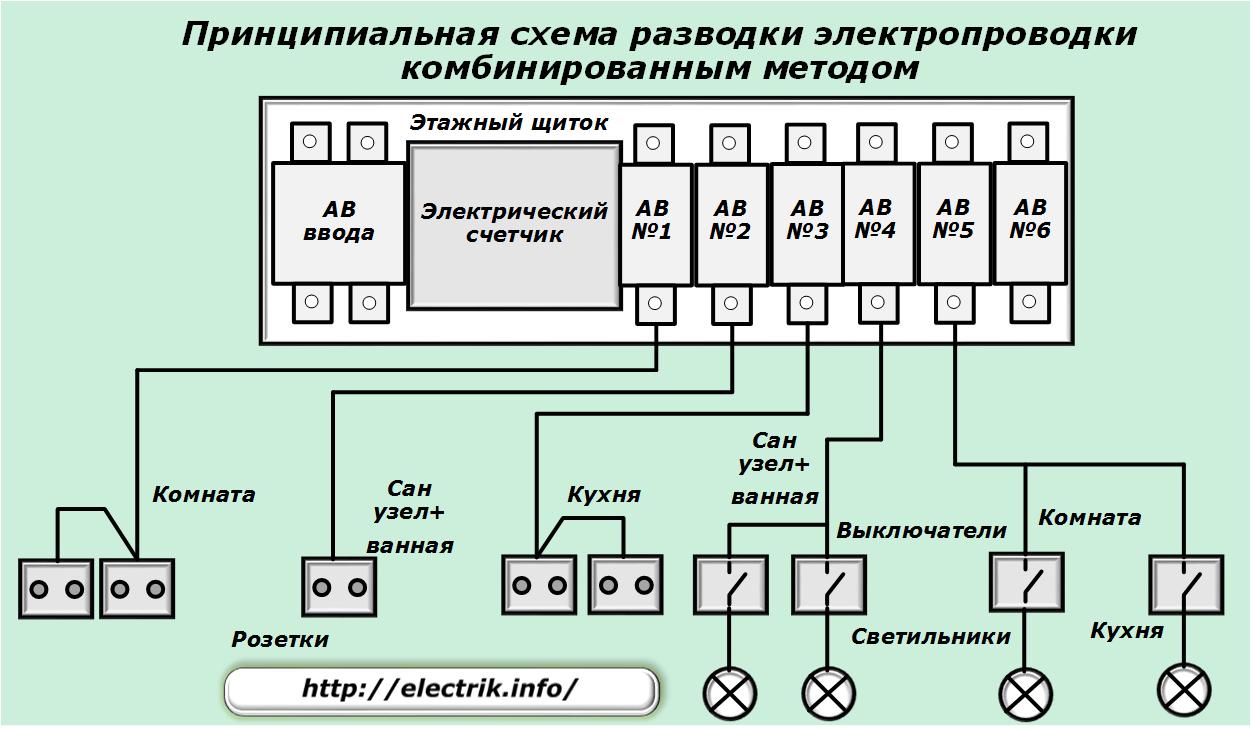

Kombinovaná metóda

Táto metóda kombinuje prvky prvých dvoch možností pripájanie spotrebiteľov k elektrickému panelu bytu, Najčastejšie sa používa v moderných apartmánoch.

Správnym zvážením distribúcie energie domácich spotrebičov a starostlivým výberom značiek káblov a vodičov pre ne s ochranou pred ističmi a prúdovými chráničmi sa vytvorí optimálna rovnováha medzi:

• spoľahlivosť a bezpečnosť prevádzky elektrického obvodu;

• výdavky na materiálne a peňažné prostriedky na jeho vytvorenie.

Vlastnosti inštalácie spotrebiteľských skupín

Po úplnom naplánovaní a vypočítaní elektrického zapojenia bytu a po vytvorení projektu jeho položenia a získaní potrebných materiálnych zdrojov začnú inštalačné práce. Priamo na stenách, stropoch a nosných stavebných konštrukciách sú plánované a nakreslené všetky miesta elektrických bodov.

Potom sa ich poloha ďalej objasní a urobí sa označenie pokládky elektrických diaľnic z panela bytu. Zároveň je potrebné brať do úvahy potrubia vykurovania, dodávky plynu, vody, kanalizácie a ďalšie dôležité technologické systémy umiestnené v byte.

Pri vykonávaní práce je potrebné dodržiavať normy pre bezpečné zapojeniea. Sú určené pre budovy vyrobené zo všetkých druhov stavebných materiálov vrátane SIP panely, Je potrebné poznamenať, že káble a káble sa môžu ukladať uzavretým alebo otvoreným spôsobom podľa rôznych technológií a techník.
