Ako zaistiť spoľahlivosť napájania bytu

Mnoho majiteľov domov sa obáva správneho fungovania domácich spotrebičov, bezpečnosti elektrických rozvodov a kvality prichádzajúcej elektrickej energie. V takom prípade vznikajú ďalšie požiadavky:

• zjednotenie založené na používaní zariadení vyrobených podľa súčasných noriem vo forme určitých modulov;

• nákladovo efektívna práca založená na vykonávaní zásad účinných, energeticky úsporných technológií;

• bezpečné používanie materiálov šetrné k životnému prostrediu;

• pohodlné, ergonomické riadenie.

Všetky tieto problémy sa zohľadňujú v projekte dodávky energie v byte, ktorého príprava si vyžaduje dobrú znalosť bezpečnostných predpisov, prevádzky elektrických inštalácií, zásad fungovania elektrických zariadení a ich štruktúr, vrátane najnovšieho vývoja. Domáci majster, ktorý má technické zručnosti elektrotechnika, samostatne rieši takúto prácu, je dosť problematický. Je lepšie zveriť jeho vykonávanie špecializovanej organizácii.

Projekt napájania je konsolidovaným dokumentom, ktorý poskytuje výpočty elektrických parametrov domácej siete a predovšetkým požadovaná spotreba energie, ktorý sa tiež nazýva pridelený alebo povolený. Jeho hodnota je dohodnutá medzi vlastníkom bytu, dodávateľom elektriny a regulačnými organizáciami.

Počas schvaľovania sa môže vyžadovať licencia projekčného orgánu. Ak nebude predložená, dokumenty nebudú schválené.

Projekt tiež zvažuje postup pri používaní zariadení, prístrojov, elektrických materiálov, uvádza ich umiestnenie, požadované množstvo.

Vyžaduje sa podrobná dokumentácia o vytvorení a prevádzke elektrických rozvodov v priestoroch:

• počas výstavby krytu na pripojenie k elektrickým sieťam;

• oboznámiť sa s bytom počas jeho kúpy;

• počas plánovania a vykonávania veľkých opráv alebo rekonštrukcií systému dodávky energie;

• v prípadoch častých výpadkov elektrického zariadenia ochrannými zariadeniami z dôvodu nedostatku elektriny sa musí podrobiť postupu na zvýšenie pridelenej energie od organizácie dodávajúcej energiu;

• v niektorých iných prípadoch.

Fázy vývoja projektu

pôvodne Ak chcete vytvoriť plán, musíte poznať hodnotu prideleného výkonu a hodnotenie ističa, ktorý chráni vstup do bytu. Podrobné technické údaje sú uložené v miestnej organizácii pre správu energie.

Vo fáze návrhu projektu vytvorí pôdorys, na ktorom sú vyznačené:

• umiestnenie spínačov osvetlenia a ich svetiel;

• body inštalácie zásuviek a výkonných spotrebičov energie (viac ako 1 kW).

Záverečná fáza - koordinácia dokumentov so všetkými orgánmi.

Zloženie dokumentácie pre dodávku elektriny do bytu

Súbor dokumentov by mal bezpochyby zvážiť:

• zákon o rovnováhe vlastníctva elektrickej siete s konkrétnym vlastníkom s jasným vymedzením fariem;

• všeobecné údaje o napájaní s vysvetľujúcou poznámkou;

• vyvinul jeden-line elektrický obvod všetkých zariadení;

• plán osvetľovacej siete;

• karta výstupnej skupiny;

• vytvorenie a distribúcia potenciálneho vyrovnávacieho systému;

• súbor elektrických spotrebičov a materiálov, ich špecifikácia.

Požiadavky na dokumentáciu

Vytvorený projekt zobrazuje kompletnú sadu informácií zostavených v súlade s požiadavkami GOST a ESKD pre:

• vlastník budovy;

• dozorné orgány zapojené do koordinácie projektu;

• tím elektrikárov, zapojenie a pripojenie bytu k elektrickej sieti;

• elektrikári servisnej organizácie.

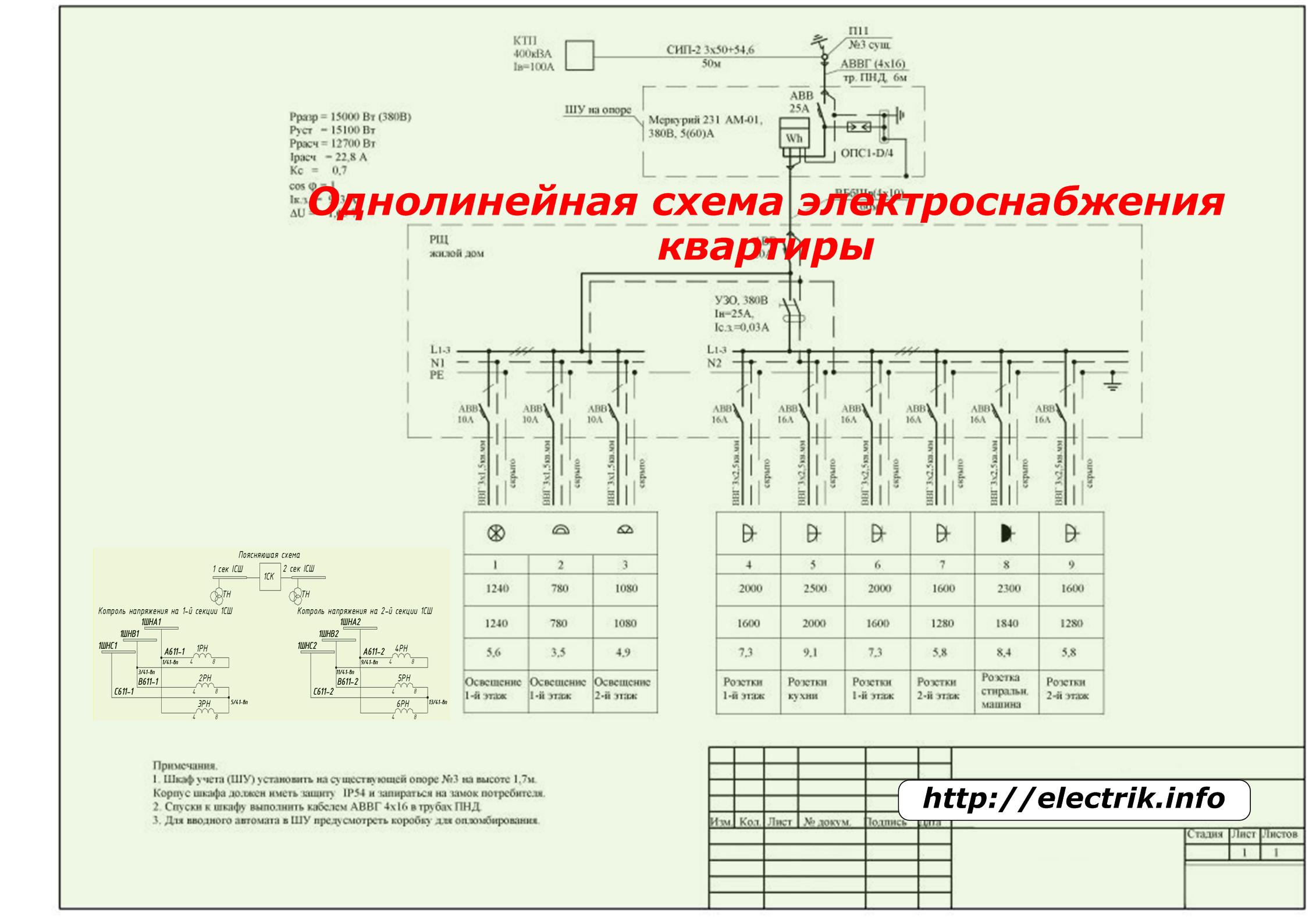

Schéma zapojenia jednoduchého vedenia

Používa sa na vizualizáciu predmetov napájania, keď je spojenie troch fáz znázornené iba jednou čiarou. Zároveň však schéma zobrazuje všetky systémy a časti zberníc, spínacie, ochranné a transformačné zariadenia.

Jednoriadkový diagram obsahuje informácie o druhoch a počte prevádzkových zariadení s rozdelením do skupín, o hodnotách ich ochrany a nastavení, o položených kábloch, značkách vodičov a ďalších elektrických informáciách.

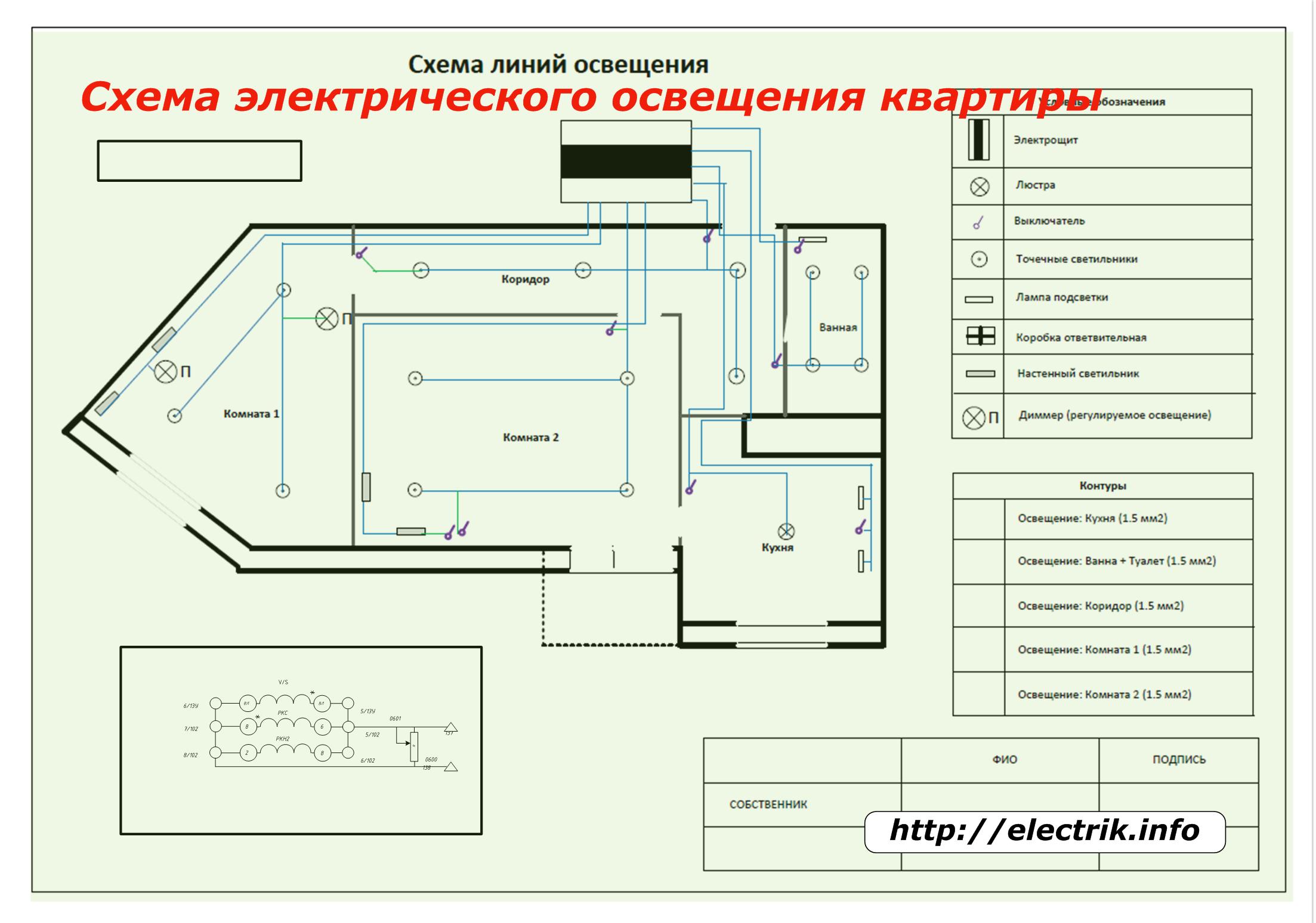

Plán osvetlenia miestností s elektrospotrebičmi

Na jeho vytvorenie potrebujete kresbu všetkých miestností v mierke, ktorú je možné skopírovať z dokumentácie ZINZ alebo znovu vytvoriť na prázdny list papiera pomocou meradla pásky, pravítka alebo iných nástrojov na meranie a kreslenie.

V tomto pláne je najskôr označená poloha otváracieho panela bytu a potom všetky svietidlá (svietniky, lustre, miestne svietidlá), vypínače, stmievače, miesta pripojenia káblov a vodičov. Sú zobrazené v spojení s miestami pripojenia k výkresu a spôsobmi vzájomného pôsobenia. Na podpisy sa používajú štandardné značky, ktoré sú uvedené v poznámkach k dokumentu.

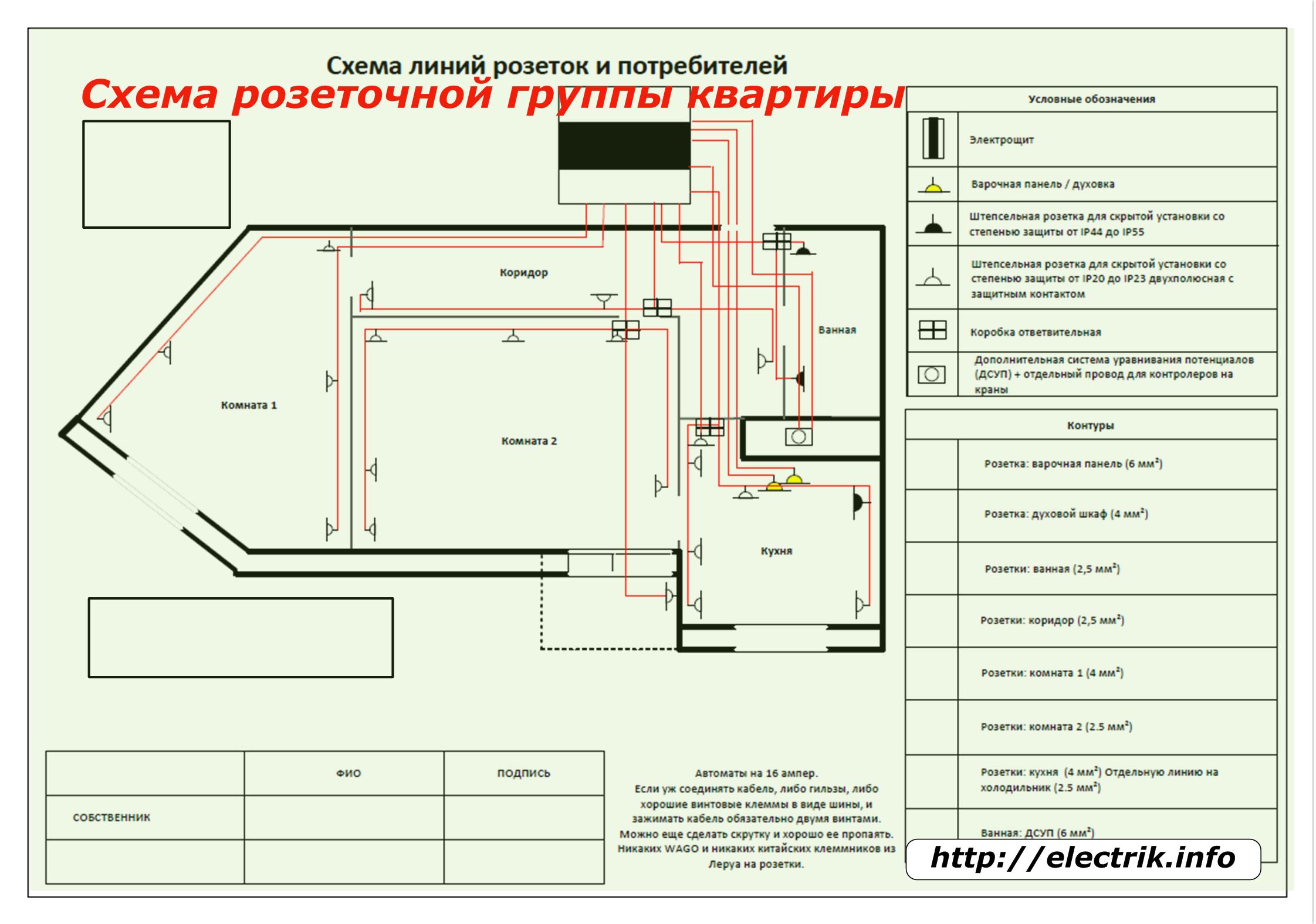

Schéma výstupnej skupiny

Vykonáva sa tiež na výkrese priestorov v mierke.

Zobrazuje miesto inštalácie vstupného elektrického panela a všetky typy zásuviek pre stacionárne pripojenie výkonných spotrebiteľov (elektrický sporák, práčka atď.) A prenosných domácich spotrebičov.

Výber umiestnenia zásuviek a spínačov je určený nielen technickými bezpečnostnými predpismi, ale aj pohodlnosťou ich použitia, pričom sa berú do úvahy základné zákony ergonómie. Táto téma je podrobnejšie opísaná v článku. tu.

Všetky elektrické prvky sú označené a vyznačené v poznámkach k výkresu.

Pri vytváraní schémy ukladania odtokovej skupiny by sme nemali zabúdať na inštaláciu slaboprúdových obvodov, ktoré bude potrebné vytvoriť súčasne s elektrickými. Z tohto dôvodu sú schémy znášania vypracované paralelne:

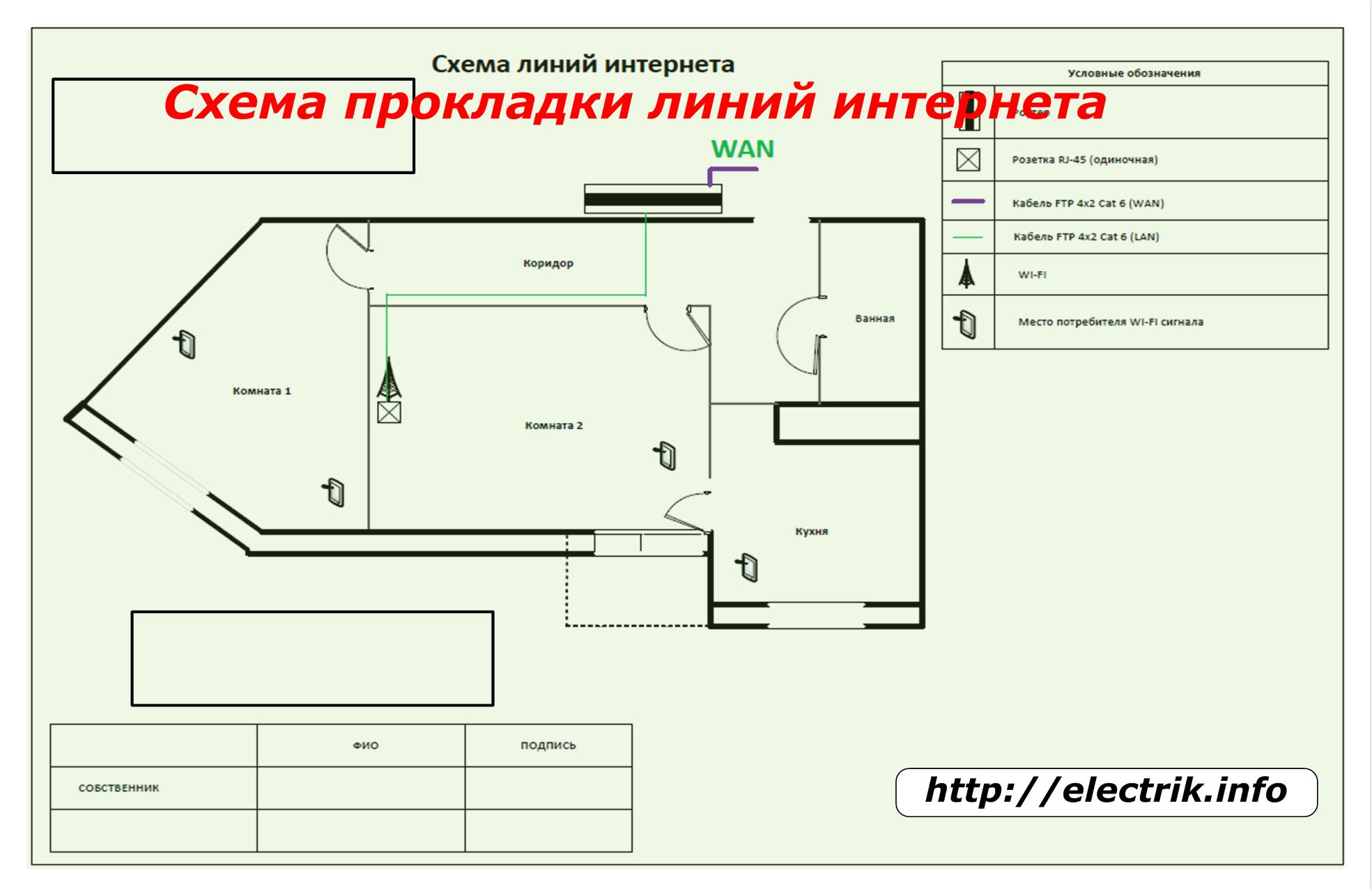

• káble pre telefón a internet;

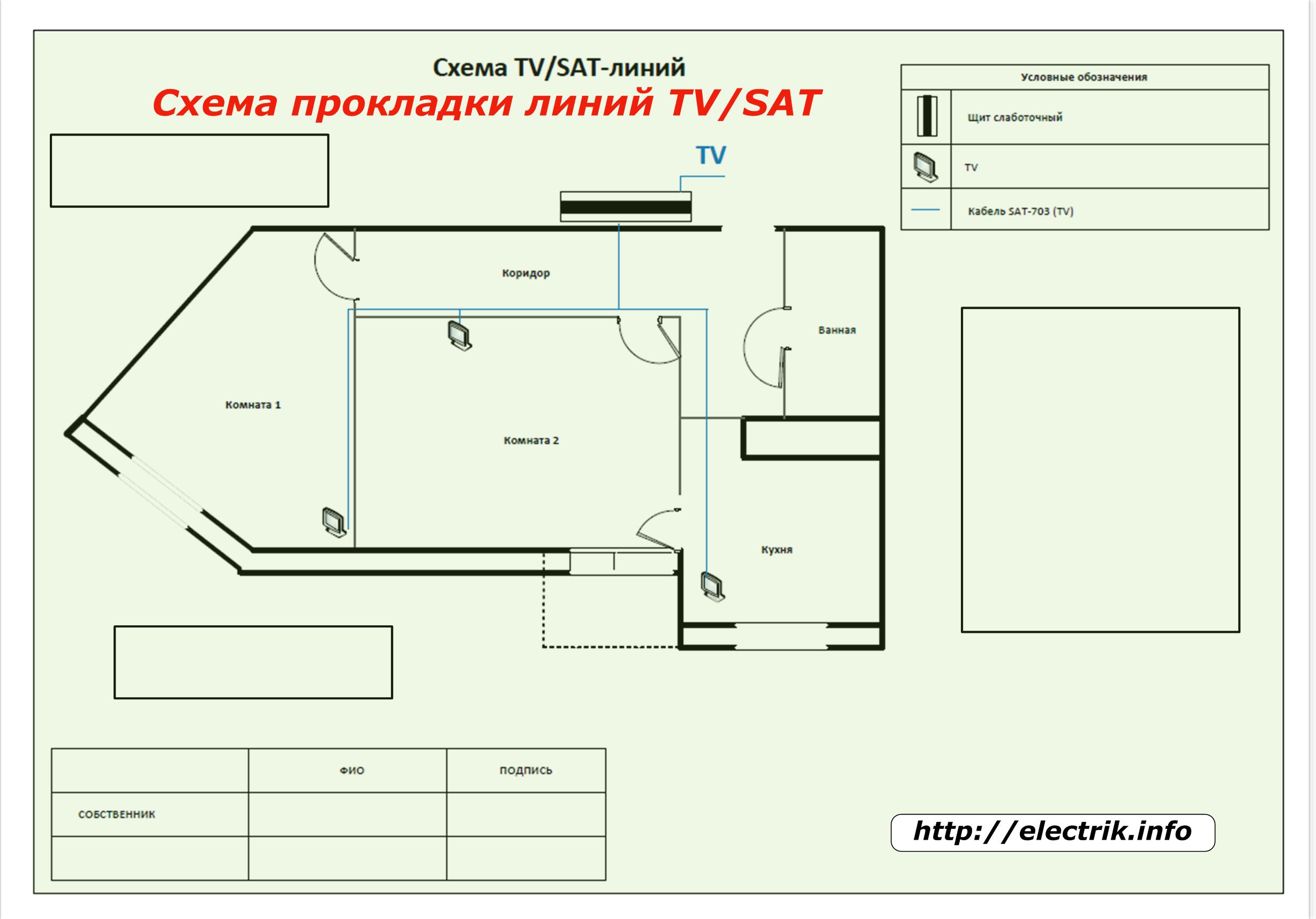

• TV / SAT linky;

• poplašné káble, interkom a ďalšie zariadenia.

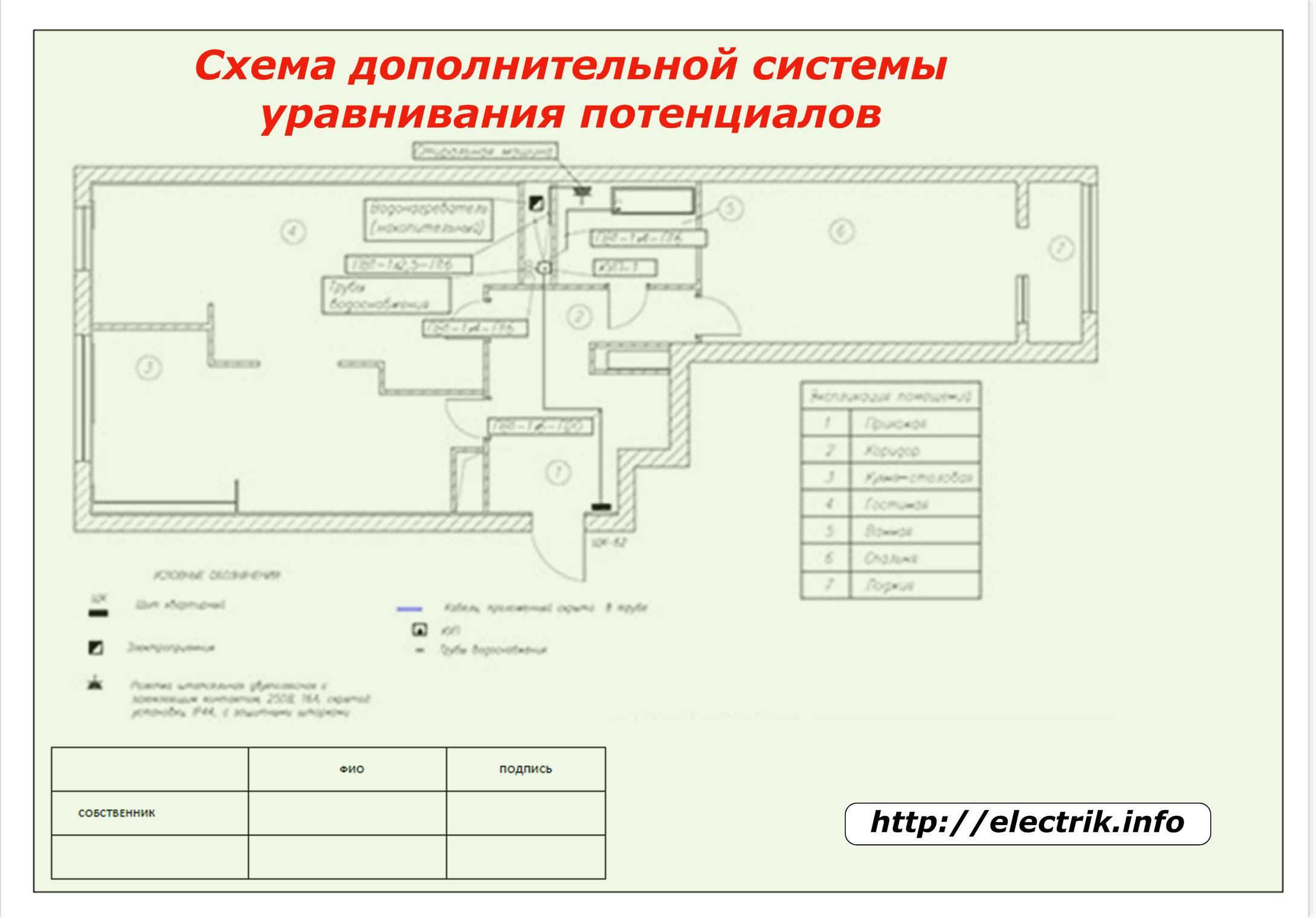

Usporiadanie potenciálneho vyrovnávacieho systému

Jedná sa o dodatočnú, ale povinnú schému, bez ktorej by sa v každom modernom byte nemali inštalovať žiadne káble.

Zohľadňuje všetky kovové predmety umiestnené v budovách, ktoré majú vysokú vodivosť. Osobitná pozornosť sa venuje kúpeľňam, kuchynským zariadeniam, potrubiu, vykurovacím telesám. Musia byť spoľahlivo spojené vodičmi k PE zbernici v elektrickom paneli.

Všetky body pripojenia a zapojenie sú označené v mierke.

Tabuľka špecifikácií

Na samostatných listoch sú uvedené všetky informácie o elektrickom zariadení zahrnutom do projektu dodávky elektriny do bytu s jeho vyznačením:

• pomenovať;

• typu;

• množstvo;

• základné parametre hodnotenia;

• odporúčané modely zariadení a ďalšie informácie potrebné na prácu.

Technické aspekty návrhu zapojenia

Možnosti pripojenia elektrických spotrebičov

V závislosti od konkrétnych vnútorných podmienok možno na pripojenie elektrických obvodov a zariadení použiť rôzne metódy:

1. sekvenčné;

2. paralelný;

3. zmiešané.

V prvom prípade je každý prvok prepojený vodičmi z jedného objektu k druhému vo forme sériovej linky. Hlavnou nevýhodou tejto metódy je nízka spoľahlivosť obvodu - so stratou kontaktu na ktoromkoľvek prvku napätie zmizne vo všetkých nasledujúcich.

Pri paralelnom pripojení sú všetky objekty napájané z prípojníc a nekomunikujú navzájom. Táto schéma je najspoľahlivejšia.

Zmiešaná metóda používa obe tieto metódy pripojenia.

Typické schémy zapojenia

Najbežnejšie sú tri spôsoby spoľahlivého zapojenia elektrických káblov alebo vodičov do bytu:

1. spojovacími skrinkami;

2. radiálna metóda hviezdy;

3. vlak.

V prvom prípade sú káble vedené z panela bytu cez ochranné ističe do prepojovacích skríň umiestnených v každej miestnosti. Všetky zásuvky a osvetľovacie zariadenia sú pripojené vlastnými káblami k terminálom v týchto skrinkách.

Metóda zapojenia hviezd sa tiež nazýva radiálna. Pri jeho používaní sú všetky konce káblov namontované na jednej strane k výstupným kontaktom ochranných vypínačov vo vnútri bytu a na druhej strane priamo do svoriek zásuviek alebo iných zariadení.

Toto je najspoľahlivejšia metóda poskytujúca maximálnu kontrolu nad stavom obvodu. Nie je to však ekonomické a vyžaduje si na umiestnenie veľké množstvo strojov a zväčšené rozmery elektrického panelu.

Spôsob uloženia v slučke je podobný ako u hviezdy, ale líši sa tým, že spotrebitelia v byte sú zoskupení podľa zamýšľaného účelu, pričom sa berie do úvahy spotreba energie. Každá z týchto skupín je napájaná z vlastného stroja v tienidle.

Chrániče elektrického vedenia

Ističe, relé na monitorovanie napätia, diferenciálne stroje, RCD a ďalšie zariadenia sú navrhnuté tak, aby eliminovali nebezpečné faktory a riziká spojené s využívaním elektrickej energie.

Ochranné zariadenia sú vybrané pre špecifické podmienky bezpečnej prevádzky elektrických zariadení.

Dobre navrhnutý projekt dodávky elektriny do bytu je kľúčom k spoľahlivej prevádzke elektroinštalácie a bezpečnému používaniu domácich elektrospotrebičov.
