Schémy pripojenia zásuviek v byte a dome

V praxi existuje veľa spôsobov, ako pripojiť elektrické zásuvky k zapojeniu. Počas ich vykonávania je možné sledovať rôzne ciele, od úsporných materiálov a prostriedkov až po spoľahlivú, dlhodobú a bezpečnú prevádzku zariadenia.

Vzhľadom na rastúce potreby obyvateľstva na používanie výkonných elektrických spotrebičov v každodennom živote by sme sa mali zaoberať najvýhodnejším elektrickým obvodom pre domácu sieť, ktorý poskytuje maximálnu bezpečnosť počas prevádzky. Malo by sa rozdeliť na dve zložky systému:

• pohonná jednotka, ktorá dodáva energiu do domácich spotrebičov prostredníctvom zásuviek;

• svetelný systém oddelený od práce výkonovej jednotky.

Na vytvorenie silových obvodov interného bytového panela sú ističe namontované podľa počtu potrebných pripojení. Z každého stroja sa jeden alebo viac káblov položí do odbočnej skrinky. Sú zapojené do série, ale ich počet by nemal byť väčší ako štyri. Vo vnútri každej krabice je pripojený ďalší kábel, ktorý dodáva napätie do zásuvky.

Z jednej vetvy je teda pripojená iba jedna zásuvka, nie viac.

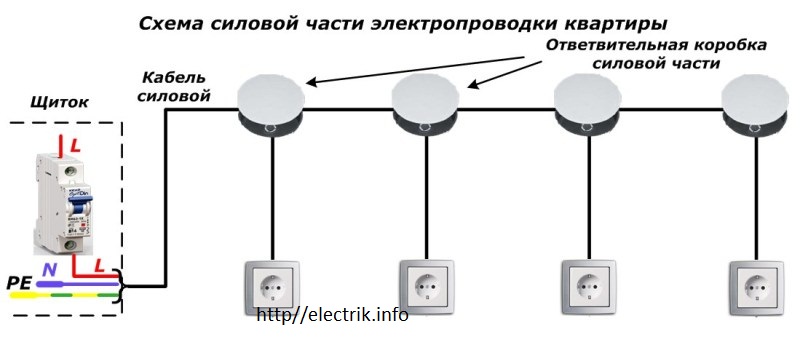

Obr. 1. Schéma silovej časti elektrického zapojenia bytu

Osvetľovací systém sa tiež začína zapnutím ističa štít na bývanie, Z toho vedie osvetľovací kábel do odbočkovej skrinky jednej a druhej. Každá lampa v miestnosti s vlastným vypínačom je pripojená káblom cez svorky jednotlivej skrinky.

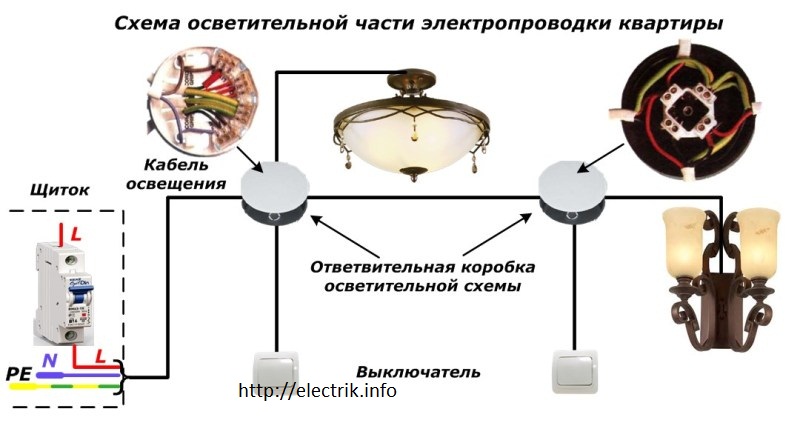

Obr. 2. Schéma osvetľovacej časti elektrického vedenia bytu

Na drôty výkonovej časti a osvetlenie sa používajú rôzne káble, ktoré by sa mali od vonkajšej strany odlišovať farbou izolačnej vrstvy. To v budúcnosti umožní rýchlo určiť požadovaný elektrický obvod.

Zariadenie odbočnej skrinky sa môže líšiť, ale počas prevádzky je výhodné vyhotovenie so štyrmi spojovacími blokmi vybavenými dvoma, výhodne tromi kontaktmi.

Zásuvky sú pripojené k napájaciemu obvodu tromi vodičmi a v rozvodnej skrinke stačí použiť rovnaký počet terminálov, aby svetelný obvod fungoval, je potrebných viac kontaktov: štyri pre spínač s jedným tlačidlom a päť pre dva kľúče.

Počet domácich elektrických spotrebičov používaných v byte ovplyvňuje počet zásuviek. Niektoré izby musia mať viac ako desať. Z bezpečnostných dôvodov by sa malo vyhnúť použitiu predlžovacích šnúr, odpalísk a štvorhra. Preto sa odporúča inštalovať na stenu špeciálne bloky, ktoré môžu obsahovať až štyri vývody.

V tejto jednotke sú všetky kontakty vo výrobnom závode spoľahlivo prepojené v jednom vyhotovení a sú smerované na externé svorky na pripojenie vodičov. Prístroj je navrhnutý pre maximálne zaťaženie špecifikované výrobcom, a preto sa pri pripájaní kábla na vedenie bytu považuje za jednu zásuvku.

V kuchyni, pri použití niekoľkých výkonných elektrických spotrebičov, napríklad umývačky riadu a elektrického sporáka alebo rýchlovarnej kanvice, môže zaťaženie prekročiť povolenú silu použitia výstupného bloku. Toto je predpoklad nehody. Takéto konštrukcie nie sú inštalované v kuchyni.

V predaji existujú vzory zásuviek, ktoré vyzerajú ako jedna jednotka, ale nie sú. Majú samostatné zásuvky namontované v jednom puzdre, ktoré musia byť pripojené k vodičom k ističu. V praxi je to však dosť ťažké.

Ako východisko z tejto situácie sa navrhuje, aby sa zásuvky v okolí vzájomne prepojili paralelne vodičmi, ale nepoužívali sa pre energeticky náročných spotrebiteľov. Počet takýchto predajní by nemal byť vyšší ako štyri. Vo výnimočných, extrémnych prípadoch je povolené pripojiť piatu zásuvku. A pre silných spotrebiteľov elektriny vytvoriť vhodný silový obvod z jednotlivého ističa.

Viac informácií o vlastnostiach pripojenia výkonných elektrických spotrebičov nájdete tu:Ako nainštalovať a pripojiť zásuvku pre sporák a práčku

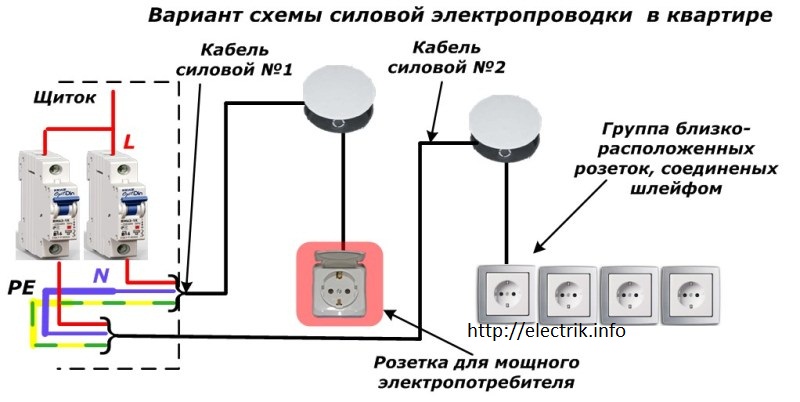

Obr. 3. Variant schémy elektrického zapojenia bytu

S takouto schémou je možné v jednej miestnosti položiť dve samostatné siete napájacieho obvodu.

Pokračovanie článku:Ako pripojiť neutrálny ochranný vodič k zásuvkám
