Ako zostaviť elektrický panel

Masívna výstavba bytového fondu a prebiehajúca rekonštrukcia starých budov vedú majiteľov bytov k potrebe samostatne porozumieť technológiám na vykonávanie elektrických prác v ich priestoroch. To vám umožní vytvoriť samostatný elektrický systém, ktorý vyhovuje špecifickým potrebám majiteľa, a nie používať typický obvod určený pre priemerného spotrebiteľa.

Ako zvoliť umiestnenie elektrického panela

Na správne zostavenie elektrického panela v novo postavenom byte je potrebné zostaviť projektv ktorých je potrebné zabezpečiť podrobné vykonávanie ich potrieb vo vnútri každej miestnosti, zvážiť umiestnenie žiaroviek a spínačov pre ne, počet zásuviek pre prenosné a stacionárne elektrické spotrebiče.

Súčasne s elektrickými vodičmi je často potrebné položiť potrubia na zásobovanie vodou, kúrenie, telefónne linky, anténne káble, počítačovú sieť, interkom, výstražné a iné nízkoprúdové obvody. Optimalizácia trás všetkých týchto systémov je len časťou vývoja projektu.

Elektrický panel je miesto, kde je kábel prichádzajúci z organizácie dodávajúcej energiu spojený s elektromerom na ďalšie distribúciu elektriny spotrebiteľom bytu prostredníctvom spínacích strojov.

Cieľom projektu je určiť najvhodnejšie umiestnenie pre vstupný elektrický panel. V poslednej dobe je zvyčajné inštalovať ho nie na pristátie, ako sa to stalo v minulom storočí, ale vo vnútri bytu. To vylučuje neoprávnený prístup k zariadeniu a vytvára určité vybavenie.

Poloha štítu sa zvyčajne volí na chodbe pri predných dverách vo výške čelnej úrovne, pretože je to pre obyvateľov tak pohodlné. zmerajte údaje a pri odchode z bytu odpojte nepotrebných spotrebiteľov. A počas inštalácie sa skracuje dĺžka napájacieho kábla.

Pri výbere miesta pre štít by vlastníci chaty a súkromného domu mali vziať do úvahy bezpečnú organizáciu vstupného zariadenia do budovy, návrh vetvy z nadzemného elektrického vedenia alebo káblového vedenia a koordinovať svoje zariadenie s organizáciou napájania.

Ako zvoliť dizajn elektrického panela

V obytných budovách sa používajú dva typy kabeláže:

• vonkajšie položené na povrch stien;

• vnútorné, skryté v bránach a dutinách.

Pod nimi sa vydávajú elektrické panely, ktoré možno jednoducho pripevniť na vonkajšiu stranu steny alebo namontovať do nej, čím sa vytvorí vhodné vybranie.

Materiál klapky je navrhnutý pre dlhú životnosť. Môže to byť:

• kov;

• pevný plast.

Vonkajšie a vnútorné dekoratívne povrchové úpravy, vyrobené v rôznych odtieňoch farieb, vám umožňujú urobiť kvalitný výber pre dizajn akejkoľvek miestnosti.

Zodpovedajúce zariadenia sú umiestnené vo vnútri štítu. Prístup nepovolaných osôb a detí k nim by sa mal obmedziť zatvorením dverí zámkou, ktorej kľúč musí byť uložený na samostatnom mieste. Na monitorovanie počítadla stačí mať na dverách okno.

Praktická väčšina moderných štítov je k dispozícii na pohodlné a spoľahlivé umiestnenie elektrických zariadení Din rail, Takéto vzory by sa mali používať. Výrazne šetria miesto a uľahčujú demontáž chybného zariadenia.

Na upevnenie stroja stačí položiť zadnú drážku na koľajnicu, pomocou skrutkovača vytiahnite upevňovaciu západku, mierne stlačte kryt a uvoľnite zámok. Odstránenie sa uskutoční v opačnom poradí.

Drážková lišta sa dá namontovať svorkovnice a pneumatiky rôznymi spôsobmi.

Z hľadiska elektrotechnika je potrebné zvoliť elektrický panel z hľadiska rozmerov na umiestnenie vo vnútri všetkých požadovaných spínacích zariadení, ochranných zariadení, meracích a ovládacích zariadení. Preto je pred návštevou obchodu dôležité dokončiť vytvorenie projektu elektroinštalácie a rozhodnúť o všetkých elektrických spotrebičoch, ktoré by sa mali umiestniť vo vnútri.

Okrem toho prax ukázala, že súčasní ľudia neustále získavajú rôzne elektrické zariadenia, a preto je potrebné vytvoriť ďalšie elektrické vedenia. Majitelia niekedy museli dodať druhú ústredňu vedľa hlavnej. Preto sa pri výbere dizajnu vždy odporúča vytvoriť rezervu vnútorného priestoru.

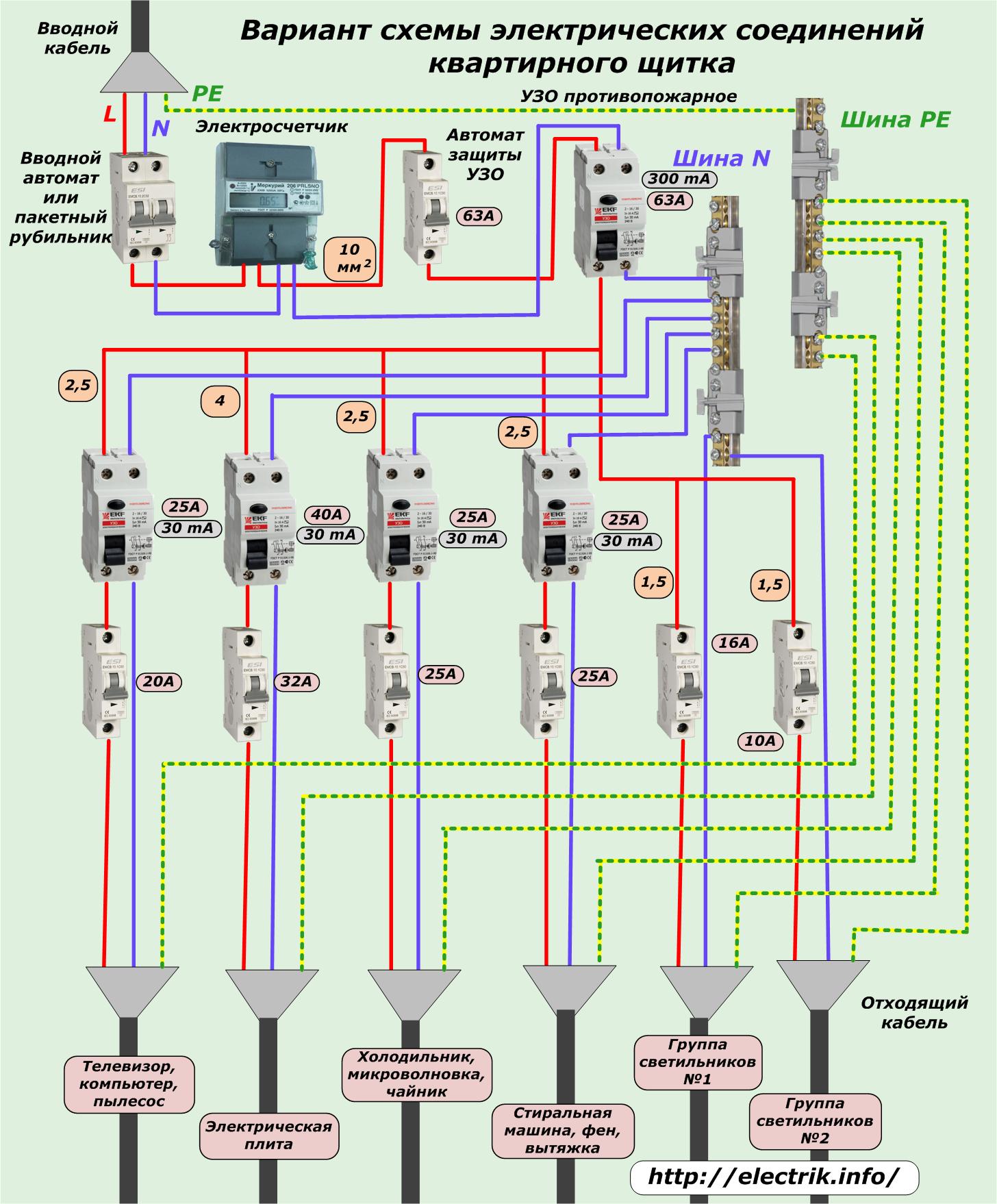

Na obrázku je znázornená približná schéma výberu a pripojenia spínacích zariadení a ochrán pre umiestnenie vo vnútri krytu štítu. Zloženie komponentov v jednotlivých prípadoch sa môže výrazne líšiť.

Tu je zobrazené, že napätie z prístupového panela je napájané napájacím káblom s tromi jadrami:

1. L je fáza siete;

2. N je pracovná nula;

3. PE - ochranný vodič.

Z dôvodu prehľadnosti je každá z nich zvýraznená vlastnou farbou: červená, modrá a žltozelená, ktorá sa v praxi používa na označenie vodičov.

Fázové a nulové vodiče sú pripojené k ističu vstupného obvodu alebo prepínaču dávky (prepínač) a ochranný vodič PE je okamžite odoslaný na jeho zbernicu. S tým rozvedie všetkých spotrebiteľov pomocou žíl odchádzajúcich káblov.

Z úvodného stroja je napätie privádzané do merača a po ňom - ​​ďalej do obvodu. Obrázok ukazuje, že pre tento reťaz sú použité medené drôty s prierezom 10 mm štvorcových, ktoré absorbujú maximálne zaťaženie všetkých pripojených zariadení. Je potrebné poznamenať, že prístup k svorkovnici merača a kontakty vstupného automatického zariadenia po dokončení inštalácie bude zabezpečený zástupcom energetického dohľadu.

Za elektromerom je nainštalovaný protipožiarny chránič RCD s požadovanou hodnotou pre zvod 300 mA a menovitým prúdom elektrického obvodu. Pretože zariadenie na zvyškový prúd môže vyhorieť zo skratových prúdov, je chránené ističom s príslušnou hodnotou.

Vo vyššie uvedenom diagrame tento prepínač zdvojuje vstupný automat, takže ho tu nemôžete umiestniť. Bude však potrebné, ak sa používa spínač alebo spínač.

Pracovná nula po výstupe z požiarnej ochrany RCD je pripojená na svoju zbernicu a od nej je chovaná spotrebiteľom. Ak sú na tratiach nainštalované RCD alebo diferenciálne stroje, prechádza nimi neutrálny vodič.

Ako príklad je znázornené, že všetci elektrický spotrebitelia v byte sú projektom rozdelení do šiestich riadkov. Je dôležité dodržiavať zásadu nielen ich územného združenia, ale aj rozdelenia záťažovej sily. Elektrický sporák je teda spojený samostatným vedením so štvorcovými vodičmi 4 mm a ističom 32 amp.

Televízor, počítač, zásuvka pre prenosné elektrické spotrebiče môžu byť kombinované do jedného reťazca, vyrobené z 2,5 mm štvorcových drôtov a napájané z 20 ampérového stroja. Rovnako ako v prípade iných spotrebiteľov.

Vo všetkých elektrických zariadeniach, ktorých sa môže dotknúť osoba, RCD alebo diferenciálne automaty, Diagram ukazuje, že v snahe ušetriť peniaze ich opustili v osvetľovacích reťazcoch.

Každý RCD riadi špecifickú časť obvodu. Môže zahŕňať niekoľko spotrebiteľov. To ušetrí miesto v štíte a peniazoch. Keď však RCD zakopne, bude potrebné hľadať príčinu - miesto narušenia izolácie.

Čím viac zariadení je v reťazi zapojených, tým ťažšie je identifikovať miesto poruchy. Je celkom možné, že zvodové prúdy cez každé zariadenie nie sú nebezpečné a ich celková hodnota presahuje nastavenú hodnotu.

Tiež vo vyššie uvedenom príklade chýba relé na monitorovanie napätia, ktorý je určený na ochranu elektrických zariadení pred prípadmi zvýšenia napätia v kabeláži 0,4 kV pri vyhorenie alebo zlomenie neutrálneho vodiča, Automatické odpojenie napájania z okruhu v prípade núdze prostredníctvom ILV šetrí domáce spotrebiče a zaisťuje pokoj.

Relé na reguláciu napätia sa inštaluje bezprostredne za elektromer do požiarnej ochrany.

Je veľmi dôležité správne pripojiť RCD v elektrickom paneli: Správny obvod na pripojenie RCD

Ako vykonať internú inštaláciu

Bolesť na väčšine neprofesionálnych montážnych okruhov je súvislou guľou zmiešaných drôtov, čo je ťažké pochopiť aj pre dobrých odborníkov. Interná inštalácia musí byť premyslená vopred.

Na tento účel je potrebné spustiť prívodný kábel na jeho strane zhora alebo zboku a výstupné káble opačným smerom. Táto technika tiež šetrí dĺžku kábla.

Pri montáži je vhodné dodržiavať farebné jadráuvedené ako príklad pre vstupný kábel. Ak to nie je možné, konce jadier sa označia neblednúcou značkou alebo čiernym atramentom na báze dichlóretánu.

Pneumatiky na pracovnú a ochrannú nulu sú umiestnené na boku a poskytujú k nim voľný prístup. Používanie špeciálnych konštrukcií koncových blokov pre pneumatiky v kryte uľahčuje montáž, je preto zrozumiteľnejšie.

Ak sa namiesto RCD s ističom používa diferenciálny stroj, potom pracovná nula po výstupe priamo na záťažový kábel a nie na prípojnicu. V opačnom prípade sa zmení algoritmus difavtomatu, obvod bude pracovať nesprávne.

Konštrukcia ističov si vyžaduje ich inštaláciu vo zvislej polohe so vstupnými kontaktmi zhora. Na inom mieste fungujú, ale ich zdroje sú obmedzené. Iba dobre známe značky spoločností ako Siemens alebo Legrand umožňujú ľubovoľnú orientáciu drahých modelov svojich výrobkov.

Pripojenie prichádzajúcich vodičov k strojom sa vykonáva na horných kontaktoch a na výstupných obvodoch na dolných. To je obvyklé podľa etikety elektrikárov: uľahčuje sa vyhľadávanie vznikajúcich porúch v obvode.

Pri konštrukcii väčšiny strojov sú pevné kontakty umiestnené navrchu. V blízkosti nich sú umiestnené ochranné zariadenia a pohyblivá kontaktná časť. Prechod prúdu zdola nahor môže spôsobiť stratu energie.

V každom prípade by hlavnou zásadou inštalácie mala byť úplná jednotnosť metód pripojenia vodičov na všetky prvky vo vnútri tela štítu.

Na jeden terminál je povolené iba jedno jadro. Väčšie množstvo môže v priebehu času oslabiť elektrický kontakt, čo je podľa pravidiel zakázané.

Na spojenie automatov medzi sebou veľa elektrikárov vyrába prepojky. Poskytuje estetický vzhľad a spoľahlivé spojenie elektrické hrebenevyrábané výrobcami ističov. Urýchľujú inštaláciu, šetria miesto pre káble.

Všetky práce vo vnútri štítu sa vykonávajú podľa schváleného schémy elektrického zapojenia, ktorej kópia musí byť vždy po ruke. Často sa dá pohodlne prilepiť na dvere zvnútra. V tomto prípade sa všetky montážne spojenia obvodu prevedú označením na existujúce zariadenie.

Každý prvok pracovnej schémy musí byť podpísaný tak, aby bol jasný jeho účel, a to aj so zbežným pohľadom. Za týmto účelom môžete napísať text na počítači a vytlačiť malé vysvetľujúce štítky na tlačiarni.

Ak pre takéto štítky nie je miesto, na všetky zariadenia sa použije zreteľné digitálne označenie a na dvere sa nalepí vysvetľujúca tabuľka s podrobným výkladom potrebných informácií. Je vhodné uložiť takýto list v blízkosti elektrického panela.

Podrobná dokumentácia, zreteľné označenie a intuitívna inštalácia zvyšujú spoľahlivosť prevádzky elektrických zariadení, dodávajú elektrickému panelu estetický vzhľad a poskytujú rýchle riešenie problémov.

Po dokončení inštalačných prác je povinná kontrola všetkých nainštalovaných zariadení, miesta elektrického pripojenia a upevnenia prvkov sú stlačené, inštalácia je vykonaná správne a izolačný odpor kompletne zmontované reťaze. Až potom je povolené skúšobné zaradenie pod zaťaženie a testovanie v prevádzke.

Počas prevádzky je potrebné vykonávať pravidelné preventívne prehliadky a kontrolovať stav závitových spojov v termináloch. To zaručí spoľahlivú prevádzku po dlhú dobu.

Comments

[#1]

Tento text som nečítal. Revidované výkresy. Podľa môjho názoru je schéma úplne nesprávna a dokonca hlúpa.

1. Prečo ohňovzdorný RCD pri 300 mA, ak ďalej podľa schémy na všetkých pobočkách RCD pri 30 mA? 30 mA RCD chráni všetky obvody pred požiarom desaťkrát lepšie ako RCD 300 mA.

2. Prečo toľko RCD všeobecne? Na taký malý obvod stačí jeden spoločný pri 30 mA. Trochu drahý a zbytočný.

3. Nie je priveľa vodiča 25A až 2,5? Z hľadiska podmienok kladenia by sa tepelná izolácia a chladenie spravidla nemali zaťažovať o viac ako 20A.

4. Nemá zmysel umiestniť 2,5-vodičový kábel na zásuvky na všeobecné použitie. Ak je najvzdialenejší vývod na dĺžku drôtu do 30 metrov. 1,5 mm chránený drôt C16 poskytuje pokles napätia v rámci normálnych limitov a chráni samotné zásuvky, ktoré sú všetky 16A. 5-6 vývodov je umiestnených na jednej vetve.

5. Nemá zmysel vyberať samostatné riadky pre zariadenia do 3,6 kW. Toto je maximálny výkon pre 1,5 mm drôt. Pretože všetky zariadenia až do tohto napájania sú pripojené k akejkoľvek zásuvke v zdieľanej sieti.

6. Ochrana žiaroviek 1.5 a 10A. Je možné, ale najčastejšie iracionálne, pretože je vhodnejšie vytvoriť osvetlenie z toho istého drôtu ako zásuvky 1,5 mm a C16. Prečo dva oddelené káble pre miestnosť, ak v nej nie sú naplánovaní žiadni špeciálni spotrebitelia.

7. Prečo 63A pri vchode. Pomerne úspešne sa ľuďom podarí s elektrickým sporákom a 16A pri vchode, aj keď to určite nestačí.

8. Hrebene na automatických zariadeniach vám zvyčajne neumožňujú zhromažďovať slušný štít, v ktorom je všetko usporiadané zľava doprava a zhora nadol podľa schémy, vstupy sú vždy nad a výstupy sú vždy zdola.

[#2]

Najprv musíte nájsť kábel s čestnými vodičmi 1,5 mm2 a potom nie viac ako 10 A automatický stroj pre túto linku. O tom, že stroj nejaký čas drží prúd presahujúci nominálne hodnoty, dúfam, že nezabudli, skôr ako poskytnú radu?

A asi trochu drahšie a zbytočné, záleží len na zákazníkovi a inštalátorovi, či na dizajnérovi. Nie každý rád šetrí svoju bezpečnosť.

[#3 Nicholas]

Opäť uveďte radu o tom, aké hlúpe (v elektrickom) spôsobí zlepšenie napájania vášho domu? V živote nie je od takýchto remeselníkov vidieť nič zlé. Je možné vymeniť žiarovku alebo vypínač, ale zásuvka a iné sú iba špeciálne. Na webe sa zverejňujú veľmi dobré články, vďaka, ale nie je potrebné, aby amatéri vedeli, aké ľahké to je. Naučil som sa, že PUE je zákon pre elektrikára a je napísaný zdravím a životom predchádzajúcich a vo vašich článkoch sa ukazuje, že je jednoduchý a jednoduchý - ktokoľvek môže čítať iba od vás. Ďakujem za radu a pomoc, ale nechajte ju robiť a študovať. Všetko najlepšie, Nikolai

[#4]

vladimir,
Neviem ako vo vašom vzdialenom stave, ale v mojom prípade, ak je napísané, že potom je to 3x1,5 štvorcových metrov.Ale na úkor 10A alebo 16A je otázka samozrejme zaujímavá. Rôzne zdroje, rôzne PUE indikujú odlišne. Zo skúsenosti viem, že 16A na 3x1,5 bez problémov.
V PUE o niečo menej, ale tiež ťahá na 16A.

A na úkor trochu drahého a zbytočného rozhodovania v žiadnom prípade zákazníka. Inštalatér môže byť chytrý a dobre oboznámený so všetkými aspektmi záležitosti. Zle koncipovaná elektrická kabeláž vyplnená excesmi v žiadnom prípade nezvyšuje bezpečnosť. Skôr obrat, ale tiež znižuje spoľahlivosť celého systému. Správne navrhnutá inštalácia je jediná, ktorá je vo všetkých ohľadoch optimálna pre splnenie úlohy. Optimálne znamená, že má všetko, čo je potrebné, a nič viac. Potom bude všetko v poriadku s ohľadom na bezpečnosť a náklady.

[#5]

Schéma štítu, pravdepodobne pre bytový dom, posudzované ochrannými zariadeniami. Prečo napríklad inštalovať RCD pre každú vetvu, ktorú spotrebiteľ vysokej kategórie potrebuje vysoký výber, ale v zásade budú fungovať tak RCD, vetvy, ako aj celkové, malé vzdialenosti a veľké časti vodičov. Pri vstupe do 63 A a prečo nie 630 alebo 1 000, vyrezávame celé vetvy na odtokovej skupine 25A, ale taký automat musí byť umiestnený na vstupe do bytu a na zásuvkách maximálne 16 A, osvetlení 16 A, aký druh žiaroviek je nainštalovaný, aké 3 Spotreba kW. Vo všeobecnosti je ochrana negramotná, súhlasím iba s ohľadom na elektrickú pec 25 je prípustná. Osvetlenie je dosť 4A, dobre, 6,4 A. Zapojenie do 2,5 zásuvky je normálne, aj keď to bude vyhovovať 1,5, osvetlenie je 1,5 áno, ale dosť 1. Prečo používať PE na osvetlenie, že svetlá sú kovové, ľahký prístup k nim.
Pri vydávaní odporúčaní nekopírujte chyby a nepremýšľajte, v opačnom prípade dôjde k takémuto systému k pracovníkovi, vyskytnú sa problémy.

[#6 Maksimov]

Vo vyššie uvedenom diagrame by som vymenil RCD a stroje za diferenčné stroje, aby som zmenšil veľkosť elektrického panela. Je tiež výhodné zvoliť difavtomaty alebo RCD pre dolný prah činnosti - pre odchádzajúce vedenia, ochranné zariadenia pre rozdielový prúd 10 mA, pre vstup - pre 30 mA. Ak na vstupe zostane RCD alebo 300 mA difavtomat, potom v takom prípade, ak dôjde k zlyhaniu ochranného zariadenia jedného z odchádzajúcich káblových vedení, nebude osoba spoľahlivo chránená pred úrazom elektrickým prúdom, pretože zvodový prúd 100 mA alebo viac je smrteľný.

Podľa schémy nie je potrebné umiestňovať RCD na káblové vedenie napájajúce televízor, počítač a vysávač. Na káblových vedeniach, ktoré budú poháňať najnebezpečnejšie elektrické spotrebiče z hľadiska zranenia ľudí, musia byť nainštalované RCD alebo difavtomat.

Pokiaľ ide o menič vstupného ističa alebo diferenciálneho stroja, pri jeho výbere by sa mal zohľadniť menovitý prúd merača. Väčšina meracích prístrojov inštalovaných pre domácnosti je navrhnutá na menovitý prúd 50 - 60 A. Taktiež je potrebné vziať do úvahy skutočnosť, že stroj (difavtomat) nepracuje okamžite po prekročení menovitého prúdu, ale po určitom čase v závislosti od aktuálnej hodnoty. To znamená, že pri výbere vstupného ochranného zariadenia pre rovnaký menovitý prúd ako elektromer môže tento elektromer pracovať v preťažovacom režime, čo nakoniec vedie k zníženiu jeho životnosti.

To znamená, že ak je vodomer navrhnutý pre menovitý prúd 50 A alebo 60 A, musíte zvoliť istič vstupného obvodu pre nižšie hodnotenie, napríklad 40 A alebo 50 A (pre meracie zariadenia pri 50 A a 60 A).
