Nepájkové doštičky - aké sú a ako sú usporiadané

S moderným vývojom technológia žehlenia laserom výroba dosky s plošnými spojmi doma je taká jednoduchá, že je dokonca zábavné o tom hovoriť. Na prípravu budúcej dosky stačí vytlačiť obrázok s vodičmi na laserovej tlačiarni a potom vyhladiť žehličkou. Zostáva iba namočiť papier vodou a moriť dosku leptacím roztokom.

Táto technológia je taká dobrá a dá sa povedať, že je lenivá, že aj pri výrobe iba jedného príkladu sa vyrobí doska s plošnými spojmi. Aj keď dosky s plošnými spojmi nemajú v porovnaní s povrchovou montážou žiadne výhody, nie sú potrebné viaceré kópie toho istého zariadenia.

Pred zostavením dosky s plošnými spojmi je však obvod najčastejšie zostavený podľa rozloženia. V najjednoduchšom prípade sú napájacie prípojky vyrobené z pocínovaného drôtu s priemerom najmenej 1 mm pripevnené k okrajom na kus DPS, preglejky alebo hrubej lepenky, takže mechanická pevnosť zariadenia je dostatočná. Všetko, čo by sa malo s nimi spojiť, sa spája s napájacími autobusmi a ostatné spojenia sa uskutočňujú prostredníctvom nálezov častí.

Zostaviť takúto schému rozloženia je celé umenie. Niektorým odborníkom sa podarilo zostaviť obvody dvadsiatich alebo viacerých mikroobvodov v prípade typu DIP-14 na podobnú dosku. Zároveň sa pripájajú kolíky k napájacím autobusom, alebo, ako sa teraz hovorí cudzím spôsobom, kolíky (z anglického kolíka) 7 a 14 a všetky zostávajúce spojenia sa vytvoria namontovaním izolovaného drôtu vhodného priemeru. Okrem napájacích autobusov môžete do otvorov na doske nainštalovať ďalšie kontaktné podložky vo forme kúskov drôtu.

Metódy takéhoto prototypovania však niekedy viedli k katastrofálnym výsledkom. V dôsledku početných výmen závery záverov jednoducho vyhoreli a spadli. Pre ďalšie použitie boli také diely jednoducho nevhodné. Podobným situáciám sa dá vyhnúť moderne spájkovacie doštičky, Čo je to a čo je to? Skúsme to zistiť.

Nepájkové doštičky - Je to nevyhnutná vec pre pokusy s elektronickým zariadením. V angličtine sa nazýva cícerová doska, ktorá sa pre ľahšie experimentovanie prekladá ako doštičková doska, rozloženie elektronického obvodu (slovník Multitran). Jedna z týchto dosiek je znázornená na obr.

Obrázok 1. Základná doska bez spájkovania.

Pri vývoji elektronických obvodov musíte často sledovať cestu pokusov a omylov. Aj keď obvod nie je len svojím vlastným návrhom, ale iba opakovaním návrhu niekoho iného, ​​niekedy je potrebný výber tranzistorových a mikročipových režimov. Zmontovaný obvod si vyžaduje častú výmenu častí, ktoré, musíte pripustiť, že opakované spájkovanie môže viesť k následkom, ak nie tragickým, potom v každom prípade je ťažké ich opraviť.

Domáce doštičky. Môžete na nich ušetriť?

Niektorí nadšenci stále ponúkajú výrobu dočasne nepájených doštičiek. Podobné opisy nájdete na internete. Materiály pre také dosky vyrobené z vlastného materiálu sú textolit, cín z plechoviek a nity.

A to všetko sa robí manuálne alebo, ako sa často hovorí, na kolene: cín sa rozreže na prúžky, určitým spôsobom sa ohne. Potom je opäť manuálne označená textitová doska, do nej sú vyvŕtané diery. Potom domáce kontakty nit. (Na značkových doštičkách sú kontakty vyrobené z pružinových kovov, o ktorých sa bude diskutovať nižšie.) Spoľahlivosť a trvanlivosť takéhoto dizajnu nebude najvyššia.

Opäť, ako v niektorých iných prípadoch, sa čas vlastnej práce nezohľadňuje.A zároveň, ak prechádzate aspoň online obchodmi, môžete sa ubezpečiť, že cena doštičiek nie je príliš veľká. Napríklad náklady na dosku zobrazenú na obrázku 1 sú asi 10 dolárov alebo asi 300 s malými rubľmi.

Existujú samozrejme dosky veľkých rozmerov a samozrejme sa zvyšujú ich náklady. Pri nákupe doštičiek na e-bay alebo aliexpress môže byť cena ešte nižšia.

Čo sú to doštičky a ako sú usporiadané

Doska na spájkovanie bez spájkovania je plastová základňa, na ktorej hornej strane sú štvorcové otvory so stúpaním 2,54 mm alebo 0,1 palca. Je to tento krok, ktorý majú závery z dovezených mikroobvodov. Táto hodnota v anglicky hovoriacich krajinách má svoj vlastný názov: riadok linky, v tomto prípade mierka dĺžky.

Domáce mikroobvody majú rozteč špendlíkov presne 2,5 mm, pretože máme metrický systém. Ak prípad mikroobvodu nie je príliš dlhý, potom je tento rozpor prakticky neznateľný. Je ľahké vypočítať, že do 0,4 záverov sa zapíše rozdiel 0,4 mm, a ak mikroobvod má 40 stôp (dvadsať na každej strane), získa sa rozdiel už 0,8 mm, závery sa musia mierne odsunúť. Je pravda, že domáce mikroobvody sa v takýchto veľkých prípadoch vôbec nepoužívajú.

Obrázok 2 zobrazuje ďalšiu verziu doštičky. Nerozlišuje sa od tabuľky znázornenej na obrázku 1, s výnimkou očíslovania dier písmenami a číslami. To je celkom výhodné: ak na schéme obvodov blízko dávok položených ceruzkou ich polohy na doštičke, v budúcnosti bude oveľa ľahšie zistiť, odkiaľ pochádza. (Niekedy sa stáva, že obvod zostavený z polovice lží po dlhú dobu a to, čo sa stalo predtým, sa jednoducho zabudne.)

Obrázok 2. Nepájivá doska

Na dlhých stranách dosky sú otvory zoskupené do 5 kusov a označené farebnými čiarami. Jedná sa o napájacie autobusy. Na niektorých fórach sú tieto päťky navzájom prepojené a na niektorých nie. Stačí zistiť, ako sú prepojení zazvonite ich multimetrom.

Medzi napájacími autobusmi sú otvory, tiež zoskupené do 5 kusov. Ich spojenie vnútri dosky je znázornené na obrázku 3.

Obrázok 3. Nepájková doska zariadenia

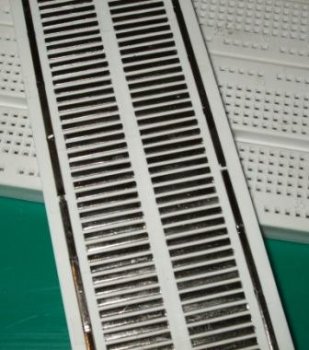

Na obrázku 4 je znázornená konštrukcia kontaktov.

Obrázok 4. Dizajn kontaktov nepájenej doštičky

Po stranách doštičky sú západky, ktoré vám umožňujú získať veľké dosky. Takáto doska je znázornená na obr.

Obrázok 5. Veľká doska na spájkovanie bez spájkovania

Na spodnej strane dosky je obojstranná páska utesnená voskovým papierom. Ak sa tento papier odlepí, hotová doska sa môže pripevniť vo vnútri akejkoľvek štruktúry. To je úplne prijateľné, ak jednoducho nemáte dostatok času na vývoj a spájkovanie skutočného DPS.

Spoľahlivosť značkových spájkovaných dosiek je pomerne vysoká, čo sa dá posúdiť na etikete výrobku znázornenej na obrázku 6.

Obrázok 6. Štítok produktu na spájkovacej doske

Samozrejme, všetko je napísané v angličtine, ale môžete to zistiť približne. Úplne horná línia hovorí, že máme nepájkovaciu dosku s štvorcovými otvormi v plastovom kufríku ABS, ktorú uviedla čínska spoločnosť EIC. Na povrch dosky je farebná tlač, čo znamená elektrické vedenie a číslovanie otvorov.

Doska je navrhnutá pre prácu pri teplotách do 84 ^oC. Kontakty sú vyrobené z fosforového bronzu (má dobré pružinové vlastnosti) a sú potiahnuté vrstvou niklu. Trvanlivosť kontaktov je 50 000 spojení, čo je dosť na niekoľko rokov práce. Priemer častí a vodičov vložených do otvorov je v rozsahu 0,4 ... 0,7 mm. (Pamätajte, že domáci plechovka môže mať kontakty z plechoviek).

Počet otvorov na doske je 400, rozmery dosky sú 84 x 54 mm. Doska model EIC-801. Ak chcete zväčšiť veľkosť dosky, môžete k nej pripevniť ďalšie dosky.

Obrázok 7 zobrazuje obvod zostavený na prkénku na varenie pomocou mikročipov v balíkoch DIP.

Obrázok 7. Schéma na doštičke

Pripojenie vodičov zo starých televízorov

Spojovacie vodiče sa tiež predávajú s doskami, niekedy vo forme súprav. Cena takýchto drôtov je z nejakého dôvodu pomerne veľká, takže stačí použiť kúsky montážneho drôtu vhodného priemeru alebo si také drôty sami vyrobiť.

Najjednoduchší spôsob, ako to urobiť, je použiť plochý kábel zo série 3USTST. Pamätáte si, že z plastových puzdier vychádzali kolíkové kontakty? Takéto televízory boli už dávno uvrhnuté na skládku odpadu, pretože boli morálne a fyzicky zastarané. Takáto slučka je znázornená na obr.

Obrázok 8. Loopback zo starých rádiových zariadení

Konektor zobrazený na fotografii by sa mal rozobrať do samostatného vedenia, spájať rovnaké kontakty na opačné konce a izolujte teplom zmrštiteľnou trubicou, Všetky pravdepodobne predstavujú tento proces, preto sa tu nemusí popisovať.

Tu sa zdá, a všetko, čo sa dá povedať o použití nepájených doštičiek. Je tu však veľmi pozorný čitateľ, ktorý vyhlasuje: „Prepáčte, prečo sa nehovorí nič o prototypovaní obvodov na mikroobvodoch SMD?“ a možno bude mať pravdu. Koniec koncov, s mnohými jemnými a nie príliš silnými závermi sa v prvom rade stanú obeťami experimentov s elektrinou.

Pri prototypovaní tohto typu komponentu by sa mali používať adaptačné dosky, ktoré premieňajú kryty SMD na kryty DIP. Niektoré dosky adaptérov sú znázornené na obrázkoch 9-10.

Obrázok 9

Obrázok 10

V nasledujúcom článku sa budem deliť o niektoré tajomstvá týkajúce sa použitia nepájených doštičiek.

Pokračovanie článku: Užitočné tipy na používanie vývojových dosiek pre spájkovanie.

Boris Aladyshkin
