RCD v dvojvodičovom prevedení: dať alebo nedať?

Elektrotechnika je exaktná veda a tu, na rozdiel od takých efemérnych oblastí ľudskej činnosti, ako je napríklad dizajn, existujú jasne zdokumentované normy a pravidlá (PUE, GOST, pokyny), a nielen „nepáči sa“ alebo „nepáči sa“. Áno, PUE je „biblia elektrikára“ a hrozná fráza „prečítaná v PUE“ hovorí o dôležitosti, čerpateľnosti a veľkej vážnosti tých, ktorí to povedali.

Ale ukázalo sa, že v živote je vždy oveľa komplikovanejšie všetko, ako je to usporiadané, ako je napísané dokonca aj v najmúdrejších knihách a tieto knihy je možné interpretovať rôznymi spôsobmi. Otázky vyvolávajú najmä prudké diskusie medzi elektrikármi na elektrických fórach súvisí so zemou elektrické inštalácie a inštalácie prúdové chrániče (RCD).

Stalo sa tak, že v našej dobe v každodennom živote sú dve uzemňovacie systémy TN-C a TN-C-S, Prvý uzemňovací systém je vo veľkej väčšine prípadov prítomný v domoch starej stavby, druhý - v novom rezidenčnom sektore a v súkromných chatkách. Tieto uzemňovacie systémy sa líšia počtom vodičov.

Systém TN-C zvyčajne má 4 vodiče v trojfázovom prevedení (tri fázy a nula) a 2 vodiče v jednofázovom (fáza a nula - vodič PEN), t.j. s takým systémom, so štvorvodičovým pripojením, sú nula a pracovný a ochranný spoj kombinované a v dvojvodičovom spojení nie je uzemňovací vodič.

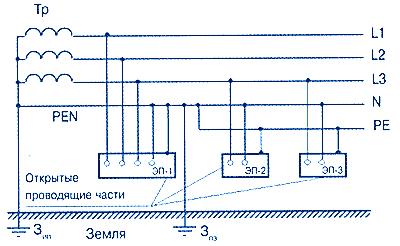

V systéme TN-C-S sa nula najčastejšie delí pri vstupe do budovy. Ak je v transformátorovej stanici rozdelená nula, potom je to už systém TN-Sale také veci sú v reálnom živote zriedkavé. Podľa systému TN-C-S teda od okamihu oddelenia neutrálneho vodiča do pracovného vodiča (N) a ochranný vodič (PE) s trojfázovým pripojením sa objaví 5 vodičov (tri fázy, N a PE), s jednofázovými tromi vodičmi (fáza, N, PE).

V budúcnosti dostanú prostredníctvom systému všetci spotrebitelia energiu. TN-Salebo pravdepodobnejšie TN-C-S. Ale to je v budúcnosti. Ale čo robiť teraz, nešťastný majiteľ bytov v domoch so starými rozvodmi vyrobenými pomocou systému TN-C? Ako chrániť seba a svojich blízkych pred úrazom elektrickým prúdom? Koniec koncov, už dávno sa uznáva, že starý systém TN-C neumožňuje úplne zabezpečiť dostatočnú úroveň elektrická bezpečnosť, Táto skutočnosť bola dôvodom prechodu na nový systém. TN-S.

Väčšina technicky spôsobilých súdruhov povie - vložte RCD a odkážte na správne regulačné dokumenty, podľa ktorých sa dôrazne odporúča, aby RCD boli uvedené pre všetkých. Zo všetkých známych elektrických ochranných zariadení je RCD jediný, ktorý poskytuje ochranu osoby pred úrazom elektrickým prúdom pri priamom dotyku na jednu zo živých častí.

Všetko sa zdá byť jednoduché - zoberte to a urobte to. Ukazuje sa však, že títo súdruhovia majú dobre organizovanú opozíciu, ktorí sú horlivými odporcami inštalácie ističov zvyškových prúdov v domoch so starým zapojením pracujúcim v systéme TN-C (tzv. RCD v dvojvodičovom prevedení). A to nie je divné, táto skupina tiež našla potvrdenie v regulačných dokumentoch vrátane v PUE.

Podľa ich názoru je inštalácia RCD možná iba v spojení s modernizáciou všetkých elektrických vedení s prechodovým systémom TN-C na TN-C-S. V tomto prípade sa RCD vždy spustí, keď sa objaví zvodový prúd. V opačnom prípade je RCD v systéme nielen škodlivý, ale aj nebezpečný, pretože v systéme TN-C RCD sa vypne iba v okamihu kontaktu (unikajúci prúd tečie ľudským telom). Okrem toho existuje vo všeobecnosti veľmi nebezpečná možnosť zahrnúť osobu do okruhu a dotknúť sa fázy a nuly. V takomto prípade osoba prechádza smrteľným prúdom a ochranné vypínacie zariadenie nebude fungovať.

A čo je najdôležitejšie, je to neustále, takmer neprimerané odpojenie RCD v domoch so starým zapojením. Na prevádzku RCD je dostatočný zvodový prúd 30 mA a pri starom zapojení sa tento zvodový prúd objaví a pravidelne ovplyvňuje spoľahlivosť zdroja energie v byte.

čo čo robiť v tomto prípade? Koho počúvať? Nie je také ľahké preniesť svoj byt do trojžilového bytu sami. Nie je možné rozdeliť nulové vodiče na podlahový štít (v prípade „vypálenia nuly“ vás to ohrozuje veľkými problémami), musíte však zopakovať celú stúpačku. Tu, ako vždy šťastie iba majiteľom vlastných chát. Urobte, čo chcete, hlavne podľa pravidiel a rúk dobrých odborníkov.

Takže všetky rovnaké, dajte RCD alebo nie do dvojvodičového? Ako so všetkou túžbou začať žiť pod PUE?

Domnievam sa, že v každom prípade by sa mal stanoviť RCD. Určite to nebude úplne zbytočné a bude plniť svoju funkciu v správny čas pri zachovaní zdravia a prípadne aj života. Inštaláciou UZO zvyšujeme stupeň elektrickej bezpečnosti nášho bytu. Aj keď budete brať do úvahy všetky nedostatky RCD, keď ho inštalujete do dvojvodičového systému, so zvyškovým prúdovým zariadením, budete určite pokojnejší ako bez neho.

A čo keď, so starým zapojením, RCD bude byt neustále odpojovať od energie? Zdá sa mi, že z tejto zložitej situácie existuje východisko.

V prírode sú také zvieratá ako Výstup UZO, t.j. Sú určené na inštaláciu do každej špecifickej zásuvky (zástrčka RCD, adaptér RCD). Existujú a hotové zásuvky so vstavaným RCD, Použitie takýchto RCD rieši problém neustáleho vypínania a vypínania celého bytu so starým zlým zapojením a súčasne poskytuje pomerne dobrú úroveň elektrickej bezpečnosti.

Takéto RCD sa môžu použiť na ochranu jednotlivých elektrických obvodov pred zásahom elektrickým prúdom. Obzvlášť vhodné je umiestniť také ochranné uzatváracie rozety do miestností, ktoré sú nebezpečné z hľadiska zásahu elektrickým prúdom, ako sú kuchyne, do práčky, do detských izieb. A čo je najdôležitejšie, na pripojenie týchto typov RCD sú vhodné všetky typy elektrických sietí - TN-C, TN-S a TN-C-S (Táto skutočnosť je uvedená v pokynoch pre výstup RCD).

Nemusíte sa liezť podlahový elektrický panel, stačí zmeniť zásuvku. Nuž, potom zostáva čakať, až sa organizácia prevádzkujúca dom konečne dostane k modernizácii elektroinštalácie v stúpačke schodiska.

Čo si o tom myslíš?

Comments

[#1 knotik]

))) aký nezmysel

Okrem toho existuje vo všeobecnosti veľmi nebezpečná možnosť zahrnúť osobu do okruhu a dotknúť sa fázy a nuly. V tomto prípade osoba prechádza smrteľným prúdom a RCD nebude fungovať.

s takým dotykom môže RCD !! nepracujte v TN-C aj v TN-C-S a dokonca ani v TN-S))))) alebo to môže fungovať v závislosti na prechodnom odpore kontaktu ľudského tela so "zemou"))))

ps Inštaloval som RCD doma do systému TN-C-S a miestne PEN oddeľovalo PEN priamo do podlahového štítu a ani raz nepadli RCD za rok.

[#2 andy78]

Vodič PEN nemôžete oddeliť od podlahového štítu! Keď sa nula preruší alebo zhorí v ASU alebo niekde pod stúpačkou, vo vašom byte medzi vodičom PE a akýmkoľvek uzemneným objektom, napríklad batériou, sa objaví veľký potenciálny rozdiel. No a potom ste urobili zmeny podlahového štítu, svojvoľne ste vykonali zmenu elektrického zapojenia budovy vykonanú podľa schváleného projektu a nie podľa vášho. A ty si mal čo? V prípade akejkoľvek škody alebo ohrozenia ľudského života budete niesť administratívnu a trestnú zodpovednosť.V každom prípade budete extrémne.

Pokiaľ ide o činnosť RCD pri dotyku fázy a nuly, potom je tu možnosť, že to bude fungovať. V článku som však opísal najzávažnejší scenár, ktorý nie je taký neuveriteľný.

[#3 knotik]

prepáč ak je urazený, nechcel ..

nie ja, ale miestny elektrikár urobil zmeny v podlahovom štíte, pričom slová, ktoré robím, sú všade))

Na úkor vyhorenia, nuly, bude potrebné poskytnúť nejakú ochranu ...

ale situácia, keď ste sa dotkli fázy a nuly, ste opísali ako argumenty ľudí, ktorí sú proti inštalácii RCD, ku ktorým som povedal, že takáto situácia sa môže vyskytnúť bez ohľadu na typ uzemnenia)))

[#4 andy78]

Aká ochrana? Zmenou elektrického obvodu bytu v podlahovom štíte ohrozujete seba aj svojich blízkych v skutočnom nebezpečenstve, pretože jednoduché fyzické oddelenie vodiča PEN v štíte je veľmi nebezpečné! Na mieste oddelenia musí byť nevyhnutne prepracované miesto, ktoré je možné vykonať a priviesť iba na ASU. A ak sa stane, čo hľadáte svojho inteligentného a zručného elektrikára? Aj keď to nájdete, bude ako prvý na súde povedať, že ste to urobili sami. Že je blázon vo väzení? Vo vašej situácii sa musíte vrátiť do systému TN-C. Ak ste znovu prepojili kabeláž v byte, len nepripájajte tretí vodič k ničomu z dvoch strán. Počkajte, kým sa celý stúpač inovuje, potom ho zapojte a žite s TN-C-S.

[#5 knotik]

Najjednoduchšou ochranou môže byť relé minimálneho napätia pri vchode do bytu, ktoré pri poklese napätia vypne fázu aj nulu ...

pokiaľ ide o opätovné uzemnenie v mieste oddelenia vodiča PEN na PE a N, odkiaľ tieto informácie pochádzajú? regulačný dokument ?? ak to nie je tajomstvo))

[#6 andy78]

Tento dokument sa nazýva Pravidlá elektrickej inštalácie. Podľa PUE musíte vykonať TN-C-S a znovu uzemniť.

PUE-7 s. 1.7.61: "Pri používaní systému TN sa odporúča uzemniť vodiče PE a PEN na vstupe do elektrických inštalácií budov, ako aj na iných prístupných miestach."

Za týmto účelom sa v ASU vytvorí "hlavná uzemňovacia zbernica" a vytvorí sa uzemňovacia slučka, ktorá komunikuje s touto zbernicou.

[#7 knotik]

nuuuu

„odporúčané“ nie je to isté ako „požadované!“ alebo „nevyhnutné!“

okrem toho v tomto odseku nie je uvedená veta „v mieste oddelenia vodiča PEN ...“, potom sa odporúča uzemniť všetko a všetko, keď to nie je možné, s tým nesúhlasím)))) (nakoniec dôjde k vyrovnaniu potenciálu a zvýšenej elektrickej bezpečnosti)

Okrem toho je vodič PEN v viacpodlažnej budove v hlavnom rozvádzači uzemnený, čo táto položka PUE „odporúča“.

Okrem toho, ak sa pozriete na štrukturálnu schému 1.7.3 z PUE, zistíme, že v bode oddelenia vodiča PEN nie je uzemnenie POVINNÉ, ale vodič PEN na napájacom zdroji je nevyhnutne uzemnený.

[#8 andy78]

Aby sa znížilo napätie na otvorených vodivých častiach v prípade poruchy, je potrebné ich uzemnenie. Ak nedôjde k opätovnému uzemneniu, existuje nebezpečenstvo pre ľudí, ktorí sa dotýkajú uzemneného zariadenia, keď je fáza skratovaná k podvozku. V prípade prerušenia v neutrálnom ochrannom vodiči a fázy skratujúcej k puzdru za prerušením toto nebezpečenstvo prudko stúpa, pretože napätie vzhľadom na zem visiaceho úseku neutrálneho vodiča a skrinky k nemu pripojené môžu dosiahnuť fázové napätie.

Potom, podľa PUE v ASU, je potrebné vytvoriť „hlavnú uzemňovaciu zbernicu“ (GZSh) pre „systém vyrovnávania potenciálu“. Máte to tam?

PUE 1.1.17: „Slovo„ odporúčané “znamená, že toto rozhodnutie je jedno z najlepších.“

[#9 knotik]

)))) Na koniec, aspoň pridajte položku pravidla))

Slovo “odporúča"znamená, že toto riešenie je jedným z najlepších, ale NENÍ POVINNÉ !!!.

Aby sa znížilo napätie na otvorených vodivých častiach v prípade poruchy, je potrebné ich uzemnenie

V zásade som povedal, že je potrebné vyrovnať potenciál.

Súhlasím s tým, že v prípade nulového vyhorenia bude existovať nebezpečenstvo, ale okrem odporúčaní na inštaláciu ďalšieho uzemnenia, PUE nemôže ponúknuť nič.

Opäť, sám, môžem znova navrhnúť relé minimálneho napätia na vstupe s fázovou diskontinuitou a nulou.

Amendment))

nie je podpäťové relé

a relé na reguláciu napätia, pretože napätie fázy m / y a nula môže nielen klesať, ale tiež skočiť)))

[#10 andy78]

Skontrolovali ste prítomnosť opätovného uzemnenia pri vstupe do budovy, stav hlavného vodiča PEN v stúpačke, jeho prierez po celej dĺžke? Ste si úplne istí spoľahlivosťou a rýchlosťou vášho relé na monitorovanie napätia v rôznych núdzových situáciách? Máte teda potenciálny vyrovnávací systém? Ako a kde ste to spojili? Všeobecne platí, že existuje príliš veľa nuansy a akýkoľvek energetický inšpektor, ktorého sa vaša iniciatíva obráti proti vám pri prvej príležitosti, nehovorím o nebezpečenstve všetkého, čo ste urobili pri zapojení. V tejto súvislosti si myslím, že otázka je vyriešená. V budúcnosti sa akceptujú iba pripomienky týkajúce sa možnosti inštalácie RCD v dvojvodičovom systéme (so systémom TN-C).

[#11 knotik]

ok))

[#12]

Na základe toho, čo ste povedali, Andrei, je pravdepodobnosť výskytu „fázy“ v prípade elektrických spotrebičov v byte, keď sa vodič PE preruší v podlahovej doske, dokonca aj so systémom TN-C-S, veľmi vysoká. A RCD nebude fungovať, kým nedôjde k úniku, vrátane ľudského dotyku. V tomto prípade sa TN-C-S od TN-C nelíši. Môj osobný názor je, že RCD musia byť nastavené. Aspoň v dvoch (štyroch) drôtoch, najmenej v troch (piatich) drôtoch. To naozaj nebude horšie. Ale to môže ľahko zachrániť život. A vo verzii, keď sedí na drevenej stoličke stojaci na lakovanej podlahe, schmatne nulu a fázu a pri TN-C-S nezachráni RCD ...

[#13 Semen Deruzhinsky]

Z dvoch možností, ktoré sú navrhnuté na zváženie (vloženie RCD alebo nezavedenie do systému TN-C), si musíte zvoliť tú, ktorá zvyšuje pravdepodobnosť prežitia osoby pri vystavení napätiu. Jediným správnym riešením je preto nainštalovať RCD, samozrejme, s jasným pochopením, že v systéme TN-C nejde o 100% ochranu. Analogicky, ak by ste mali situáciu skočiť s padákom, aj keď by sa s určitou pravdepodobnosťou neotvoril a skočil bez neho, potom by všetci duševne normálni ľudia, a to je celkom prirodzené, vybrali prvý, pretože v tomto prípade je oveľa pravdepodobnejšie, že zostanete nažive. Záver: RCD v systéme TN-C musia byť nastavené!

[#14]

Súhlasím s tým, že je lepšie nastaviť a nič lepšie oddeliť vodičov. Koniec koncov, hovoríme o živote a nemôžeme sa o čom vôbec hádať, keď sa človek dotkne nejakého dirigenta, objaví sa zvodový prúd a RCD (ak je kvalitný, je lepšie ho neukladať) bude fungovať. A možnosť súčasného uzavretia dvoch vodičov, tu vás nemôže ušetriť žiadny uzemňovací systém.

[#15]

Aký je to „prázdny“ článok. Všeobecne sa jedná o nezmysel RCD. Ako povedal Zadornov: „No, tí hlupáci.“ Celou cestou žili s AP a uzemnili súčasné vedúce časti alebo časti, ktoré by mohli byť pod U, jednoduchý skokan. NEODSTRAŇUJTE FINGERS DO ZÁSOBNÍKA, VŠETKO, KTORÉ Zostáva ZMENENÉ NA NOVINY. Ach, títo Judášovi od začiatku budú cmúľať spermie krvou z prstu.

[#16 andy78]

Sergei a ešte skôr ľudia žili v jaskyniach a varili jedlo na hranici, občas tiež jedli mäso od svojich kolegov v jaskyni. Možno sa oplatí vrátiť sa do týchto časov? Judáš tam určite nebol a nikto v článkoch nenapísal „prázdny“.

RCD nie je „nezmysel“, ale skutočne užitočné technické zariadenie, ktoré šetrí zdravie a životy ľudí.Mimochodom, taký koncept, ako je ochranné odstavenie a jeho technické riešenia zabezpečujúce jeho použitie, boli v ZSSR použité v 50. rokoch 20. storočia. Je pravda, že domáce disky RCD sa s nami začali používať oveľa neskôr. Z tohto dôvodu by sa mal hotel Rossiya najskôr rozsvietiť. Takže priemysel bol založený vo veľkej krajine - ZSSR, že viac-menej bežný technický vývoj sa uplatňoval predovšetkým vo vojenskom priemysle, potom v priemysle a podľa zvyšku v každodennom živote.

A ak odmietnete postupovať, potom v tomto prípade nemôžete v byte použiť žiadne elektrické zariadenia a zariadenia, ktoré vyžadujú vynulovanie, pretože v starom systéme TN-C jednoducho chýba. Kde a kde hodíš skokan? Vyhoďte počítač a práčku, vložte obľúbený AP a 100 W žiarovku. A všetko bude úžasné - jednoduché a spoľahlivé. Áno, a vy sa môžete pochváliť svojimi susedmi, že takto bojujete so Židmi.

[#17]

Je nevyhnutné nastaviť RCD v systémoch TN-C, dobre, relé na reguláciu napätia nebude bolieť sto libier (priateľ vyhorel null - počítač vyhorel - počítač vyhorel, t.p. Výsledkom bolo, že susedia opäť začali opravovať domáce spotrebiče a priateľ len sedel pri vypnutom napätí)

[#18]

Kak ya predstavliaju takie statji dolzny pisatsia takim obrzom ctoby citajuscij ciotko znal kak nadolat. K cto napisano mne bolshe poxoze na literaturnoe prоizvedenie. Pri tom escio s osybkami v elektrotechnike, koe gde with yavnym neponimaniem suti dela. Na cto v obscem i ykazali komentiruescie. Tolko vot bukv mnogo - polzy malo.

Ospravedlňujeme sa za latinské písmená. Písanie cyriliky trvá veľa času.

[#19 andy78]

siGis, S čím presne nesúhlasíte? Aké chyby ste našli? Je to možné podrobnejšie, výhodne, nie iba prepisom. Naozaj by som rád videl podrobnejší a dešifrovaný komentár, najmä o „dôležitom nepochopení podstaty veci“. Aký to má zmysel?

[#20]

Stanovisko: RCD + napäťové relé (domáce, pretože priemyselné (napríklad pre ATS) má dlhšiu dobu odozvy).

Otázka: tu hovorili o chybnom uzemnení ochranného vodiča, ktorý bol získaný z pracovného neutrálu v systémoch TN-C. Rozhodne nie je možné vykonať zmeny na počítadle, čo znamená, že neutrál musí byť po počítadle opäť uzemnený. Ale v tomto prípade, keď sa v rozvodni alebo transformátore vyhorí nula, bude vašim susedom prúdiť nulový prevádzkový prúd prostredníctvom opakovaného uzemnenia.

ps Príklad so súčasným dotykom (pri použití RCD v tieni na dvojvodičovom kábli) na fázu a urobil sa neutrálny vodič (všeobecne, rovnako ako celý článok), aby sa čitateľ pripravil na reklamu výstupov RCD.

Nevadí mi také rozhodnutia, pretože som sám kúpil takéto „plug-and-socket-UZO“ rôznym ľuďom (vrátane príbuzných a priateľov) v starých bytoch.

Zzy Vďaka za článok som sa stretával iba s „vidličkami RCD“. Rozeta RCD tiež vyzerá dobre.

[#21]

... “Otázka: hovorili o chybnom uzemnení ochranného vodiča, ktorý bol získaný z pracujúceho neutrálu v systémoch TN-C. Určite nie je možné vykonať zmeny na počítadle, takže neutrál musí byť znovu uzemnený po počítadle. V tomto prípade, keď je nula v rozvodni alebo transformátore cez vaše uzemnenie prúdi nulový prevádzkový prúd do susedov. ““

Preformátovanie „nuly“ sa vykonáva na všetkých „komplexných“ podporách, t.j. kotvenie, a to aj bezporuchovo na prvom a poslednom rade. Pred vstupom do merača cez prepichovaciu svorku sa tiež bezpodmienečne vykoná opätovné uzemnenie. Je to uzemnenie. Toto sú moderné požiadavky.

[#22 andy78]

Vitaliy„Nerozumiem, čo s tým má spoločné počítadlo? Vodič PEN musí byť uzemnený v mieste, kde je rozdelený na N a PE: https://electro-sk.tomathouse.com/shemaTS-C-S.jpg

Tento článok nie je reklamou, ale hľadaním jednoduchého východiska z tejto situácie. Hlavnou potrebou inštalácie presne zásuviek typu RCD nie je nebezpečenstvo súčasného kontaktu, ale potreba eliminovať neustále vypínanie zariadení na zvyškový prúd nainštalovaných v rozvádzači v dôsledku starého zapojenia.Mimochodom, výstupom RCD na obrázku je ABB (v článku som nespomenul názov spoločnosti), ale iní výrobcovia majú takéto RCD.

[#23]

andy78,
Trochu som sa mýlil, s veľmi dobrým prepracovaním pracovného vodiča, v normálnej situácii (bez prerušenia v rozvodni) prúdi pracovný prúd susedov tvojou zemou.

o obrázku: teraz odpovedzte, kde by mal byť počítadlo na obrázku? Koniec koncov, prítomnosť počítadla je nutná, ak sa nemýlim ....

dragon, Požiadavky - požiadavky, Caesar - ....

Majú súkromný dom a dva káble prichádzajú od stĺpa k pultu. Za pultom vytiahnem tri drôty. Tretí (ochrana) Nepripájam sa k pracovnej nule. To sa myslelo.

[#24 andy78]

V bytovom dome sa privedie na ASU, kde sú oddelené vodiče N a PE. V dôsledku toho dostaneme na podlahový štít päťvodičový stúpač. Po pulte vstupujú do bytu tri drôty.

V súkromnom dome existujú dve možnosti: oddelenie vodičov na držiaku, z ktorého je vytvorená vetva (tam sa tiež používa uzemnenie), alebo na vstupnom zariadení do domu. K vstupnému zariadeniu je pripojené opakované uzemnenie. Počítadlo sa nastaví po oddelení vodičov a vytvorení systému TN-C-S. Prečo potrebujete prestavbu, ktorú som už napísal.

[#25]

Citácia: andy78

V súkromnom dome existujú dve možnosti: oddelenie vodičov na držiaku, z ktorého je vytvorená vetva (tam sa tiež používa uzemnenie), alebo na vstupnom zariadení do domu.

Pohode. Najjednoduchšia schéma odcudzenia: prichádzajúce nulové uhryznutia mimo počítadla, nuly odchádzajúce z počítadla sa ohýbajú od nulovej zbernice, PE prepojka skočí na nulovú zbernicu ...
Začali sme od separácie PEN a vrátili sme sa k nej: separácia sa nevyskytuje na PE a N, ale na dvoch N. Zároveň jedna pracovná nula - čestná, druhá ako PE - prináša do prípadu nulový potenciál (v sokete ku kontaktu so zemou (existujú nuansy, t .k. na nulu, na rozdiel od PE, potenciál nie je nula ...) a povedzme, že povrchy na varenie plynu sú lepšie, aby sa nezrušili ... v dome (hovoríme o starých) nie je uzemnenie v ASU. Uzemnenie sa uskutočňuje v transformátorovej stanici (káblový vstup), buď na podporu (vetva z podpory). Nulová hodnota v ASU prichádza okamžite na uzemňovací autobus (je tam sám)
vitaliy: máte systém TT - skratové prúdy - malé. RCD je povinné, a dokonca stanovené na 10 mA, ak je dom v sektore, v ktorom sú staré domy, malo by sa to urobiť rovnako, pretože inak môže dôjsť k prerušeniu pólu, pretože vaše uzemnenie nebude schopné odolať prúdom prichádzajúcim zo susedných ulíc ...
Systém TN-C-S má vidieť náš vynález (sračky a vyhlásiť, a máme to isté ako na Západe), z tohto TN-C-S existuje jeden problém - vodiče sú rovnaké - ako ich rozlíšiť? a kto bude miešať a meniť vaše S z C? v podstate preto zasiahne ...
RCD je doplnkovou ochranou proti priamemu kontaktu, nikdy nebol všeliekom. Na inštaláciu zásuviek si myslím, že je to príliš veľa, ale ako adaptéry do zásuvky - veľmi.

[#26]

andy78, to, čo potrebujete, nie je otázka. Otázkou je, či sa pre mnohých účastníkov oddeľovanie vykonáva na podpore? Päťvodičový stúpač je normou pre „nové“ budovy.

Ak sú v starých domoch iba tri fázy a „kryt“ štítu, potom kde sa pripája ochranná zem?

Natiahol nový trojžilový kábel pre kotol v „starom“ dome. Staré vedenie nechal nezmenené. RCD na nový kábel nebol nainštalovaný do štítu, ale už pri vstupe do bytu (v štíte nebolo dosť miesta, fáza nového kábla bola pripojená k existujúcemu stroju). Ochranné uzemnenie vybraté z krytu štítu. Skutočne, keď „zmiznutie“ nuly môže spôsobiť núdzovú situáciu. Takže musíte dať napäťové relé.

[#27]

Vážený admin! V kúpeľni som sám urobil zapojenie a pripojenie práčky. Napájací drôt, aj keď v kambrii, ale klesá, je niekedy vlhký, a preto sa mierne „rozbije“ na vodovodné kohútiky a vodu.Nielen bití, ale aj dosť. V takom prípade okamžite vypnem vrecko s kapacitou 15 ampérov smerom k elektrickej zásuvke práčky. Tento fenomén zmizne. Poradiť, čo iné sa dá urobiť?
Pyhtelkin.

[#28 andy78]

alexanderNajlepšie je uzemniť vodiče a pripojiť k nemu uzemnenie na podpere, pretože ak to urobíte pri vchode do domu, potom, keď je vyhorená nula na hornom vedení, budú všetci susedia vedení napájaní nulovým vodičom vstupného kábla, čo môže viesť k spáleniu samotného kábla. , A úplne súhlasím so všetkým ostatným.

Vitaliy, v starých domoch sa neodporúča vyberať PE drôt z krytu štítu. Aby ste prerobili byty starého domu na trojžilové, musíte upgradovať ASU a celú stúpačku. K ASU musí byť pripojené ochranné uzemnenie a potom v stúpačke vytiahnite päť vodičov. To všetko by však nemali robiť vlastníci bytov a iba organizácia prevádzkujúca dom.

Viktor, Zvlnenie som vložil do kábla v kúpeľni v kúpeľni a potom som ho spustil do zásuvky v strobe. Zatiaľ nie sú žiadne problémy. Áno, nezabudnite do tejto zásuvky vložiť disk RCD, pretože prítomnosť zásuvky v kúpeľni nie je príliš bezpečná, takže ak je možné vybrať zásuvku mimo kúpeľne, malo by sa to urobiť.

[#29]

andy78pozrime sa skutočne na veci. v niektorých domoch je väčšia pravdepodobnosť, že dôjde k úplnému zbúraniu ako k rozumnému uzemneniu.

o opätovnom uzemnení. Ak je opätovné uzemnenie lepšie ako v rozvodni / transformátore, vodomer nemusí „navíjať“. Toto je jeden zo spôsobov, ako ukradnúť elektrinu. Aj keď moderné počítadlá berú do úvahy fázové a neutrálne prúdy. Pri použití nuly zo zeme bude na takýchto počítadlách svietiť červená LED.

[#30 žolík]

1) odčítajte PUE: 1.7.73, 7.1.87, 7.1.88, 1.7.35, 1.7.36, 1.7.39, 1.7.47
2) v železobetónovej stene bytu na pozemku 150 x 150 "kopať" do kovania.
Hĺbka jeho 50-100.
Zvaríme spájku kontakt na oceľ a drôt.
Tento drôt je pripojený k bytovej PE sieti.
3) na vstup, v sérii so strojom, sme dali elektromechanický RCD,
nominálna hodnota na stupni par hodnotiaceho stroja.
4) v sérii s nimi pripojíme relé na monitorovanie napätia tohto typu
„Resanta AZM-40A“ alebo niečo viac „lekársky asistent“.
Pri nulovej prestávke a zvýšení U o viac ako 265 V bude bytová sieť odpojená na 2-3 minúty.
Smrteľný považovaný za 100 mA.
RCD sa vypne pri 30 mA, čo je s najväčšou pravdepodobnosťou (!), Ušetrí vám to život.
Ak vezmete fázu a nulu mokrými rukami a postavíte sa na izolátor sami, žiadne RCD v žiadnom systéme vás nezachráni.

[#31 Alex gal]

Účel tohto článku je pre mňa tiež nepochopiteľný. Otázkou je, či dať RCD najprimitívnejšie zo všetkých otázok týkajúcich sa elektrickej bezpečnosti. Umiestniť vždy a všade do obytných budov s akýmkoľvek systémom napájania TN-C alebo TN-C-S. A s dvoma drôtmi a tromi drôtmi. Z toho vždy plynie skutočný úžitok.

V niektorých prípadoch PUE priamo zakazuje používanie RCD (alebo obmedzuje ich používanie), ale to nemá žiadny vzťah k obytným budovám.

Povedať, že RCD je potrebné inštalovať iba s modernizáciou elektrického vedenia, môže byť obmedzené a negramotné iba v technickom zmysle.

V regulačných dokumentoch bol tento problém vyriešený po dlhú dobu jednoznačne, bez akýchkoľvek možností. Môžem vymenovať dvoch z nich:

"GLAVGOSENERGONADZOR LIST z 29. apríla 1997 č. 42-6-9-ET O ÚVODE" DOČASNÉ POKYNY NA VYUŽITIE UZO V ELEKTRICKÝCH ZARIADENIACH BUDOV "

SP 31-110-2003 NÁVRH A INŠTALÁCIA ELEKTRICKÝCH ZARIADENÍ BYTOVÝCH A VEREJNÝCH BUDOV

V prípade falošných pozitív RCD v budovách so starým zapojením je potrebné neodpojiť RCD, ale hľadať príčinu úniku, pretože nakoniec vedú ku skratu alebo oheň.

Všeobecne nechápem, o čom sa tu dá diskutovať, RCD sú potrebné v každom byte, sú to zachránené životy ľudí.

Pokiaľ ide o oddelenie PEN na vodiče PE a N, je to v PUE jasne a prísne definované. Existujú dve hlavné podmienky: prierez PEN a jeho kontinuita. Uzemnenie v bode oddelenia je dobré a spoľahlivé, ale podľa PUE je voliteľné a v živote je to často nemožné. To však neznamená, že by sa to malo opustiť.

Citácia: Alexander

RCD je doplnkovou ochranou proti priamemu kontaktu, nikdy nebol všeliekom.

RCD má všeliek na užívateľa. Poukazujúc na to, že podľa pravidiel RCD je to ďalšia ochrana pre priamy kontakt, zabudli ste uviesť, že IZOLÁCIA bude v tomto prípade ZÁKLADNÁ. V normálnom prípade je izolácia vždy prítomná, ale dochádza k priamym dotykom.

Citácia: andy78

V súkromnom dome existujú dve možnosti: oddelenie vodičov na držiaku, z ktorého je vytvorená vetva (tam sa tiež používa uzemnenie), alebo na vstupnom zariadení do domu. K vstupnému zariadeniu je pripojené opakované uzemnenie.

Je potrebné poznamenať, že podľa rektora Rostekhnadzor V. Shatrov je táto možnosť možná iba pri kŕmení súkromného domu z VLI (SIP). Ak je nadzemné vedenie vyrobené z holých vodičov (obyčajné staré nadzemné vedenie), musí sa použiť iba uzemňovací systém TT. Do domu nie je možné priviesť PEN s OHL, nie je možné uzemniť pri vchode do domu, iba samostatné vlastné uzemnenie a na vstupe RCD 300 mA pre automatické vypnutie.

Tieto a ďalšie odporúčania známych odborníkov a autorov regulačných dokumentov nájdete v časopise NET (Electrical Engineering News) a jeho prílohách.

[#32 Alexey]

Stávate všade? Hmm ... Ale čo PUE?

07.1.80. V štvorvodičových trojfázových obvodoch (systém TN-C) nie je dovolené používať zariadenia na zvyškový prúd, ktoré reagujú na rozdielne prúdy. Ak je na ochranu jednotlivých spotrebičov energie, ktoré sú napájané systémom TN-C, potrebné použiť RCD, musí sa ochranný vodič PE prijímača napájania pripojiť k vodiču PEN obvodu, ktorý napája prijímač energie do ochranného spínacieho zariadenia.

[#33]

Uzemňovacia slučka aj neutrálny vodič v rozvádzači a na rozvodni môžu horieť (hrdza), najmä preto, že v Rusku prevádzkujú elektrické siete. Ale nikto nikdy neposkytuje absolútnu záruku vašej bezpečnosti z hľadiska zásahu elektrickým prúdom, minimálne zapojte päť uzemňovacích vodičov do bytu. Nezdá sa mi však, že by som sa úplne spoliehal na jedno UZO, aj keby len preto, že si ho kúpite v obchode (kto ho vyrobil, ako bol dodaný do miesta predaja, kde bol uložený, nikto nepovie pravdu!). Je dobré, že pred inštaláciou do štítu sa musí načítať RCD a akékoľvek iné ochranné zariadenie, aby sa zistilo, či činnosť tohto zariadenia zodpovedá údajom deklarovaným výrobcom v pase a či sú získané výsledky v súlade s normami. Iba kto bude znášať dodatočné náklady na skúšky v osobnej ekonomike? Okrem toho sa záležitosť neobmedzuje len na testovanie novo nainštalovaných ochranných zariadení, je potrebné skontrolovať vlastnosti a potom, pravidelne počas prevádzky, a do každej zásuvky uviesť RCD)))).

[#34]

„A čo keď, so starým vedením, RCD bude byt neustále odpojovať od energie?“

Ako to urobiť? !!! Vyhľadajte dôvod. Máte zvodový prúd a neviete kde alebo čo? RCD je v tomto prípade všeobecne najlepší. Pozrite sa na to! Kde a kde?

[#35]

Citácia: andy78

Okrem toho existuje vo všeobecnosti veľmi nebezpečná možnosť pripojenia osoby k okruhu pri dotyku fázy a nuly

Toto je nebezpečné vo všetkých prípadoch a pri akýchkoľvek sieťových systémoch, pretože všetci spotrebitelia energie sú takto pripojení. Prítomnosť RCD dáva malú šancu, že zvodový prúd prekročí 30 mA a bude fungovať. V tomto prípade je teda RCD nesporným plusom.

Citácia: andy78

A čo je najdôležitejšie, jedná sa o neustále, takmer neprimerané výpadky RCD v domoch so starým zapojením

Staré zapojenie nie je také zlé.Drôty omietky ako nové. V rozvodných skriniach sú problémy. Je to brainstorming, opravenie.

Citácia: andy78

V podlahovom štíte nemôžete rozdeliť nulové káble

Prečo? Iba tu a treba ich rozdeliť. Štíty (koľko som ich prišiel vidieť) sú železné a vždy uzemnené. Uzemnené - to neznamená, že pre každý kus železa je podiel v zemi upchatý. Nula je samostatný vodič a je tiež pripojená k telu štítu. tj nula je znovu uzemnená. Uzemnenie by sa malo pravidelne merať. Spálenie nuly neznamená horenie uzemnenia. Pokiaľ nie sú vo výnimočných prípadoch. Pri štiepaní je veľmi dôležité prepojiť uzemňovací vodič so skriňou samostatnou skrutkou. V žiadnom prípade nula. Rozdiel medzi nulou a uzemnením po rozdelení bude taký, že počas normálnej prevádzky nebude prúdiť uzemňovacím vodičom žiadny prúd. Vykonáva iba ochrannú funkciu a nespáli nič.

Rozdiel medzi RCD v dvojvodičovej a trojvodičovej sieti spočíva v tom, že v trojvodičovej sieti získate z elektrických dôvodov ďalšiu protipožiarnu ochranu.

Záver je jednoznačný - RCD musia byť inštalované aj v dvojvodičovej sieti. Prinajmenšom neexistujú žiadne vážne, dobre zdôvodnené dôvody, prečo sa tak ešte nestalo.

[#36 andy78]

Citácia: Alex Gal

Účel tohto článku je pre mňa tiež nepochopiteľný. Otázkou je, či dať UZO najprimitívnejšiu zo všetkých otázok týkajúcich sa elektrickej bezpečnosti ... Nerozumiem vôbec tomu, čo sa tu dá diskutovať, UZO je nevyhnutné v každom byte, sú to zachránené životy ľudí.

Otázka, či vložiť RCD alebo nie, bola položená iba preto, že listy sa pravidelne prichádzajú s tvrdením, že je zakázané umiestňovať RCD do systému TN-C podľa EMP, a preto odporúčame, aby ste ho vložili do svojich článkov. A potom úžasná prednáška „prečítajte si PUE a napíšte svoje články.“ Aj tu si niekto Aleksey všimol rovnaký typ komentára so slávnou citáciou z PUE. Po prečítaní týchto hrozivých listov odo mňa sa v článku urobil pokus vyriešiť veci.

[#37]

andy78

Zdá sa, že v EMP to bola otázka skutočnosti, že ak rozdelíte „štvrtého“ vodiča na dva (neutrálny a zemný) v systéme TN-C, potom v budúcnosti nemôžu byť navzájom prepojené.

[#38]

Citácia: Viktor

preto mierne poklepte na kohútiky a vodu. Nielen bití, ale aj dosť

Obávam sa, že problém nie je v kábli, ale v skutočnosti, že keď sa objaví vlhkosť, potenciál sa objaví na podlahe z tela vášho stroja, keď je izolácia dostatočne suchá, ale toto sú grimasy TNT, ako som už napísal - fáza je možná v prípade, možno fáza cez niečo. ,
Pokúste sa uvoľniť „uzemňovací vodič“, zdvihnite podložku cez RCD, malo by to pomôcť ...

[#39 Sergei]

Píšu o separácii na N a PE na stožiaroch, čo nezmysel .... Čo v súkromnom dome nevytvára jednoduchú trojuholníkovú pozemnú slučku, je to ľahké, jednoduché a bude to skutočná PE.

A v prípade podlahového ochranného krytu v skutočnosti N osobitne pochádza z matice (kompresia vetvy))) a prípad je uzemnený, takže môžete použiť pripojenie k puzdru ako podobnosť s PE a bude to správne. Pravda, nikto pravdepodobne nemeral odpor štítu na zemi .....

[#40 Alex gal]

Citácia: Alex

Stávate všade? Hmm ... Ale čo PUE?

Je na PUE a je nastavený. Môžem vám povedať ďalší bod, v ktorom sa hovorí, keď nie je možné vložiť RCD, ale nič to nemení. Hovoríme o bytových domoch, o bytoch, kde je možné a mali by byť podľa PUE UZO stanovené. Pokúste sa pozorne prečítať odsek, ktorý ste uviedli, a zistiť dôvod, prečo je v ňom zakázané. A čo je potrebné urobiť, aby bolo možné nastaviť RCD aj v tomto prípade. Odpoveď je na povrchu.

Citácia: šev

a RCD a akékoľvek iné ochranné zariadenie musí byť naložené,

Nie sa načítava :), ale kontroluje sa skutočný rozdiel. vypínací prúd. Ak je to znepokojenie RCD. Ak máte základné zručnosti, je ľahké sami skontrolovať aktuálny stav prevádzky. Rýchlosť je tu komplikovanejšia, ale na zaistenie toho, že RCD pracuje pri prúde 30 mA, je elementárny rezistor asi 7 kOhm. V zásade funguje aj zabudovaná kontrola pomocou tlačidla „test“.

Citácia: andy78

že podľa PUE je zakázané inštalovať RCD do systému TN-C a odporúčame ich nainštalovať do svojich článkov.

Nechajte veľa porozumieť PUE :) a nevytvárajte nároky na nedorozumenia. Tento odsek sa týka trojfázového štvorvodičového systému s uzemnením tohto štvorvodičového systému. Trojfázový RCD preruší všetky 4 vodiče spolu s nulou, čo je v tomto prípade ochranné. Je zakázané prerušiť ochranný vodič vo všetkých verziách PUE. Odtiaľ nasleduje druhá časť tohto odseku, v ktorej sa uvádza, že RCD sa môže použiť, ak sa pred RCD (pred kontaktmi) použije ochranná nula.

[#41 knotik]

Táto rozprava sa rozvinula)))

Vodič PEN musí byť uzemnený v mieste, kde je rozdelený na N a PE: https://electro-sk.tomathouse.com/shemaTS-C-S.jpg

Kde je to uvedené v predpisoch, ktoré vyžadujú uzemnenie v bode oddelenia PEN vodiča?

Nie z dôvodu hádky sú iné názory len zaujímavé.

[#42 Alex gal]

Citácia: knotik

Ak je to uvedené v predpisoch, ktoré vyžadujú uzemnenie v mieste oddelenia

Hneď vám poviem, že v normách neexistuje nič také. Toto nie je v PUE, nie v špecifikáciách štátnych štandardov, nie v SNiP. Minimálny prierez PEN je 10 štvorcových pre meď a 16 pre hliník. Dosť - možno rozdeliť.

Prestavenie je potrebné iba pri vchode do budovy a potom s rezerváciou. Dokonca ani veľkosť jeho odporu nie je vždy regulovaná.

Ďalšia vec je, že takéto riešenie (oddelenie v uzemňovacom bode) môže poskytnúť maximálnu spoľahlivosť, lepšiu bezpečnosť. Najmä v nechutnom stave energetických sietí.

Napríklad v domoch s elektrickými kachľami sa vždy robilo uzemnenie elektrických kachlí a súčasne sa použili rovnaké štyri káble v stúpačke. Ak mal niekto šťastie, potom bol štít spojený so štítom ASU nielen nulou, ale aj dispozičným systémom.

Preto, ak je v kuchyni uzemnenie elektrického sporáka, tak prečo nie uzemniť zvyšok bytu rovnakým spôsobom? Nulový prierez tam obvykle umožňuje takúto možnosť.

Ale ak nula v stúpačke má časť pod minimom prijateľným, alebo celkový stav domácej siete je hrozný... potom existuje dôvod na zamyslenie: Potrebujete trojžilové káble v byte s uzemnením v zásuvkách pred generálnou opravou alebo rekonštrukciou elektrickej siete spoločného domu. Potom je lepšie nechať 2 vodiče s inštaláciou RCD, takto sa odporúčajú normy ako dočasné opatrenie pred rekonštrukciou.

[#43]

Nejde o uzemňovacie systémy, ale o napájacie systémy, po tomto skreslení presnej vedy a všetkom ostatnom si nezaslúži žiadnu pozornosť. Keď potom PUE odporúča RCD, nie je to povinné, vo väčšine prípadov nadmerná hlúposť. Je obľúbeným duchovným inšpektorom požiarnych inšpektorov je vlastne zariadenie na reguláciu izolácie. V sieťach s uzemneným nulovým vodičom - ide o rozvod peňazí.

[#44 Alex gal]

Citácia: pvp

Keď potom PUE odporúča RCD, nie je to povinné, vo väčšine prípadov nadmerná hlúposť.

Hlouposť skôr také tvrdenia.

Ochrana života a zdravia ľudí nemôže byť nijaká hlúposť.

Podľa PUE:

1.1.17, Slovo “odporúča„znamená, že toto riešenie je jedno z najlepších, ale nie povinné.

Lepším riešením nemôže byť „hlúpe“.

Namiesto toho by bolo pekné počuť, prečo je potrebné vo vašom prípade používateľov chrániť pred:

1. priame dotyk

2. nepriamy dotyk

Čo je skutočné okrem toho, že RCD je v týchto prípadoch schopný chrániť osobu?

Pokiaľ ide o skutočnosť, že RCD sa odporúča iba v EMP, prečítajte si časť

"7.1.82, Povinná je inštalácia RCD ... “

ako aj 1.7.78.

[#45 Natasha]

Vážení užívatelia, hádate sa o veciach, ktoré skutočne existujú, a chránite nás pred vlastnými nezmyslami.Doposiaľ je aplikácia riešenia Uzo optimálna, navyše si nevyžaduje žiadne fantastické investície.

[#46 arthur]

Aký je rozdiel medzi výstupom RCD a RCD v ASU? Nič, rovnaké nebezpečenstvo tu, rovnaké rozdelenie PEN. Možno odtiahnite túto zem do tejto zásuvky?

[#47 vladimir]

arthur,
Nevidím ani rozdiel, téma je nasávaná z prsta.

[#48]

Kolíky môžete zdieľať v podlahovej doske!
Ako si myslíte, že všetky elektrické sporáky sú uzemnené?

[#49]

prosím, povedzte mi - zmenil som staré vedenie na medené (3-vodičové), vznikla otázka, kde a ako pripojiť PE. Dom je starý, systém, ako ho chápem, je TN-C (4 vodiče v tieni). Je možné zo suterénu, po dosiahnutí samostatného špendlíka, zorganizovať PE na prístrojovej doske. Čo dať na práčku UZO alebo Dif, ak stále musíte opustiť dvojvodičovú verziu

[#50 vladimir]

SergeiÁno, je to možné, ale ak máte plastové rúrky a s rovnakým vodičom PE, pripojte všetky vodivé štruktúry, ktoré môžu byť pod napätím (vaňa, vodovodné batérie, batérie atď.), Čím si vytvoríte svoj vlastný systém vyrovnávania potenciálu a rúrky z PVC. je potrebné izolovať uzemnenie od vonkajšieho možného zaťaženia.

[#51 vladimir]

Andrewv žiadnom prípade to nie je možné, po prvé, žiadny z inšpektorov energetického dohľadu to nedovolí, a po druhé, je to časovaná bomba, skôr, ako neskôr sa môže stať, že dôjde k nehode pred oddelením vodiča PEN a potom sa pripojí rovnaká doska. Takéto uzemnenie je NEBEZPEČNÉ PRE ŽIVOT !!!!

[#52 Alex gal]

Kde je to uvedené v predpisoch, ktoré vyžadujú uzemnenie v bode oddelenia PEN vodiča?

Už sme na túto otázku odpovedali, že v normách takáto požiadavka neexistuje. Ukázalo sa, že je to zle. Existuje taká požiadavka, ale bola vyslovená ... nejako to nie je odvážne))). Tu je GOST 50571.1-2009

https://electro-sk.tomathouse.com/main/voprosy/426-uzo-v-dvuhprovodke.html

Pozri 312.2 Typy uzemnenia systému, schéma a popis siete TN-C-S. Citujem:

- systém TN-C-S, v ktorom sú v jednej kombinované neutrálne a ochranné funkcie
vodič v systémovej časti (pozri obrázky 31B1, 31B2 a 31B3). V bytových elektrických inštaláciách
a verejné budovy, komerčné podniky, zdravotnícke zariadenia sú zakázané
použiť vodiče PEN. Sprievodca distribučnou sieťou PEN musí byť
rozdelené na neutrálne a ochranné vodiče na vstupe do elektrickej inštalácie (pozri obrázky
312 a 312);

V GOST je takáto požiadavka, nie je však jasné, prečo stále nie je v PUE.

[#53]

Zaujímalo by ma, ako rozdelíte nulu v starých domoch, kde ešte stále fungujú plesňové sviečky :-), je nebezpečné sa ich dotknúť) a na podlahovej doske stále nechápem, ako rozdelíte nulu? alebo som ešte nedokončil), ak som ešte elektrikár pre začiatočníkov)

[#54]

Existuje toľko miest na rozhovor, ale pre jednoduchého človeka nie je nič jasné !!! Nechápem, prečo táto boltologia? Môžete jednoducho napísať: Keď je povolený dvojvodičový, inštalácia RCD je povolená (hoci PUE je pri tejto príležitosti dosť protirečivá informácia. Je možné vidieť - rovnakí „špecialisti“ napísali ako tento článok). Z tohto dôvodu je v extrémnych prípadoch neutrálny vodič PRED RCD rozdelený na N a PE. Fáza a N idú na RCD a PE prechádza okolo RCD do inštalačného uzemňovacieho terminálu. Táto metóda samozrejme nie je príliš spoľahlivá, ale ako možnosť inštalácie RCD v dvojvodičovej inštalácii. Pracujem 3 roky, žiadne sťažnosti.

[#55]

Podstata problému nie je celkom jasná. Keď vezmete nulový a fázový drôt a dokonca stojíte na izolátore, znamená to jednu vec - dobrovoľne súhlasíte s tým, že sa stanete televízorom alebo práčkou alebo, v horšom prípade, mlynček na kávu!
Prečo by mal RCD fungovať? Potom by malo fungovať, keď je nejaká záťaž zapojená, a v zásade vylúčiť možnosť použitia elektriny. A aký je rozdiel, aký je váš uzemňovací systém ...
Čo sa týka falošných pozitív RCD. Súhlasím s tými, ktorí sa domnievajú, že v tomto prípade je čas na opravu zapojenia. Alebo v najhoršom prípade znova skontrolovaním okruhu. Pretože ak sa RCD vypne „nepravdivo“, potom sú úniky, potom je problém.

[#56 Sergei]

Pokiaľ ide o inštaláciu RCD, nepochybujem o tom - samozrejme, je potrebné, že Boh šetrí v bezpečí.
Systém TN-C-S však nie je úplne jasný, pretože mnohí hovoria o povinnom dodatočnom uzemnení v bode rozdelenia PEN, takže je to lacnejšie a ľahšie to urobiť v ASU. Pravdepodobne je to presnejšie, navyše PUE odporúča tento prístup. Netrvá však na tom. Na druhej strane, čo robiť s miliónmi obyvateľov, ktorí žijú v sovietskych domoch a ktorí sú väčšinou? Čakáte na modernizáciu napájania tých istých domov? Som si istý, že veľa ľudí vôbec nebude čakať na okamih, keď zmenia svoje zapojenie v byte a šikovne opustia tretie zapojenie v žlto-zelenej izolácii, hodia to na bežného vodiča PE. Toto nie je nepodložené tvrdenie: dom sa kapitalizoval, zmenilo sa plnenie ASU, vymenili sa stúpačky, všetky stroje sa podľa očakávania umiestnili s medenou rúrkou a vedenie zostalo rovnaké štvorvodičové. Otázka znie, prečo nevyhodili piaty drôt PE, nezabudli okruh? Odpovedajú: a tak odišlo veľa peňazí, máte pred tým zlý život? Avšak v PUE existujú trate o povinnom odchode zo systému TN-C (ak je to možné) a tieto trate nemajú povahu poradenstva. Takže sledujete, ako ľudia šetria drahé vybavenie, ktoré, aby sa nerozbilo, musí vyhodiť časť prúdov do PE vodiča pripojením takzvaného uzemnenia k čelu na podlahovej doske, priamo k pracovnej nule, to znamená od nej.
V tejto súvislosti otázka pre autora: V komentároch som videl návrh uzemniť sa aj zo štítu, ale nie na skrutku s nulou, ale pod samostatnou svorkou (skrutkou). Ako sa na to pozeráte, je uzemnený štít, stojí za to sa báť výskytu fázy, keď sa vyhorí nula, a vôbec sa to zmení?

[#57 michal]

Záväzné požiadavky a odporúčania na používanie zariadení na zvyškový prúd (RCD) sú uvedené v kapitole 1.7 oddieloch 6 a 7 pravidiel elektrickej inštalácie siedmeho vydania. V článku 7.1.84 Pravidiel pre elektrickú inštaláciu sa uvádza, že „s cieľom zvýšiť úroveň ochrany proti požiaru pri skratovaní k uzemneným častiam, keď súčasná hodnota nie je dostatočná na spustenie maximálnej prúdovej ochrany, odporúča sa nainštalovať RCD pri vstupe do bytu, samostatnej bytovej budovy atď. s vypínacím prúdom do 300 mA. ““ V stavebných predpisoch Moskvy MGSN 3.01-01 „Obytné budovy“ je povinná inštalácia RCD pri vchode do bytu. V prílohe k týmto normám sú uvedené rôzne varianty schém bytových panelov s použitím RCD na vstupe a na jednotlivých skupinách. Odporúča sa používať RCD pri vstupe do drevených obytných domov a chát, do bytov obytných budov, ktorých konštrukcie (trámy, podlahy atď.) Sú čiastočne vyrobené z dreva, zatiaľ čo poplachové a protipožiarne poplachové zariadenia by mali byť zapojené do schémy zapojenia po pulte k RCD. cez istič. Príklady implementácie schém bytových panelov s rôznymi možnosťami pripojenia pre RCD sú uvedené v prílohe k GOST 51628-2000.

[#58]

TN-C ho vypol, pri oprave sa lampa zabudla vziať.

Stál som na schodisku na izolovanej podlahe, schmatol fázu a nulu, viem, že som bol zaborený dole, vždy som musel začať pracovať jednou rukou, chcel som narovnať drôty z kábla, fungovalo to jasne, ale podarilo sa mi chytiť časť energetickej podpory.

[#59]

Autor napísal všetko správne, v článku sa morálnym elektrikárom dobre vysvetľuje, prečo nie je možné oddeliť PEN v bytovom paneli. Len blbosť môže hodiť ľubovoľné skokany z nuly na ochranu zariadenia.
POZORNE SI PREČÍTAJTE POZORNE (najmä v prípade porúch a akýchkoľvek morónov spôsobujúcich požiare) AXIOMY:
1) V elektrických inštaláciách obytných budov so subsystémom TN-C NIE JE možné vykonať oddelenie PE od N. Pri nulovaní v hlavnej podlahe, o jedno poschodie nižšie atď. Bude fázový potenciál na kov. v prípade pripojeného zariadenia, zatiaľ čo napäťové relé tomu nebráni.
2) RCD musia byť inštalované všade v každom uzemňujúcom systéme.Keď dvojvodičový RCD nebude fungovať horšie ako v trojvodičovom zapojení (napriek skutočnosti, že zariadenie je vysoko kvalitné)
3) Pri priamom kontakte s fázou a nulou prichádzajúcou z RCD nedôjde k činnosti RCD, pretože RCD bude považovať osobu za normálnu záťaž.
Autor, napíšte viac z týchto článkov a vysvetlite, ako to urobiť.

[#60]

2 Obchodník

Zdá sa mi, že musíte publikovať článok, berúc do úvahy všetky vyššie uvedené komentáre, to znamená, napíšte, aby neexistovali zbytočné otázky, a podľa komentárov je ich príliš veľa.

Navrhujem porozumieť nasledujúcemu:

1. Prečo PUE zakazuje RCD v TN-C.

2. Ako sa fázové napätie dostane k prípadu, keď sa vyhorí nula (napríklad jedno poschodie nižšie). Je lepšie to ilustrovať.

3. Ako upgradovať / prepojiť RCD v starých bytových domoch, v súkromných domoch.

Nakreslil som diagram možných situácií v bytovom dome, kde sa ochranné uzemnenie odoberá z krytu štítu v predných dverách, kde sú iba štyri drôty (tri fázy a kombinovaný PEN).

Keď nula zhorí podlahu dole, fáza prechádza cez zaťaženie suseda (žiarovka je zapnutá).

Napäťové relé sa vypne (pretože bude existovať potenciálny rozdiel 380 V) a bude chrániť zariadenie, ale fáza na puzdre zostane (od suseda). RCD tiež nepomáha, pretože preruší nulu a fázu (ktorá by mohla byť prerušená rovnakým napäťovým relé).

Viac o RCD:

30 mA je odstupňovaný vypínací prúd, to znamená, že v skutočnosti vypína skôr. Nepreveril som sa, ale povedali, že veľmi zasiahne 30 mA. Pre dieťa môže byť takáto rana kritická. Takže na "30mA" je lepšie nenosiť príliš veľa. 16 mA je považovaný za bolesť (alebo „nevypúšťajúci“) prúd. Vyskytol sa prípad, keď ma „pevne pritlačili“, ale RCD nefungovalo.

[#61]

Ospravedlňujeme sa, ak nie formálne k téme článku, ale keďže sa otázka dotiahnutia už dotkla ...

Baseline:

Dvojvodičové zapojenie v dedinskom dome (TN-C?). Aby sa zvýšila prevádzková bezpečnosť a chránila sa pred poškodením sieťových kariet a pre správnu činnosť zabudovaných sieťových filtrov zariadenia, došlo k uzemneniu v mieste pripojenia (tj v sokete): uzemňovací kontakt je pripojený medeným dvojvodičovým drôtom, ktorý bol zasunutý do solenej zeme do hĺbky 1. , 5 metrov s kovovou tyčou. Meranie napätia medzi zemou a fázou na výstupe ukázalo rovnaké napätie ako medzi fázou a nulou. Medzi „nulou“ a „uzemnením“ nie je napätie.

otázky:

1. Má zmysel prepojiť „nulu“ (PEN) a uzemňovaciu svorku v zásuvke pomocou prepojky (na „uzemnenie“), aby sa zvýšila spoľahlivosť a rýchlosť činnosti RCD (v prípade, že sa zemniaci odpor v priebehu času zvyšuje)?

2. Bude taký obvod považovaný za bezpečný a konzistentný s uzemneným obvodom TN-C-S v tomto miestnom pripojovacom mieste (výstupe) pre spotrebiteľa?

3. Bude uzemnenie a „nula“ s takým spojením (as podmienkou zachovania minimálneho odporu uzemňovacej slučky v čase) skutočne duplikovať navzájom funkcie, ak sa jedna z nich preruší?

[#62 jakub]

1. Nie, 2. nebude, 3. nebude

[#63]

jakub, je to formálne, ale v skutočnosti?
A - prečo, (ak nie ťažké).

[#64]

PUE zakazuje inštaláciu chráničov RCD v systéme TN-C s výnimkou prípadu, keď je vo vývodoch pripojený tretí vodič, ktorý je pripojený k chráničom RCD. Potom však bod pripojenia tohto vodiča prevedie vedenie v byte na systém TN-C-S. Ale kam sa pripojiť? Na pristávacej ploche môže byť štít, prípadne krabica s vetvami na byt - na pripojenie samovraždy k nim, najmä ak na stúpačke vyhorí nula, je ešte horšie a zbytočnejšie pripojiť sa na vodovodný systém alebo k armatúram v stene, existuje iba spojenie s kvetináčom s kaktusom. Dôvod zákazu používania RCD v dvojvodičovom zapojení je jednoduchý.Na ich základe sú vyvinuté medzinárodné normy a normy a GOST. Podľa nich doba odozvy RCD nie je dlhšia ako 0,3 sekundy. RCD môžu pracovať rýchlejšie, ale berie sa do úvahy najhorší scenár. Podľa GOST - podmienečne bezpečné dotykové napätie pre domáce elektrické inštalácie s dobou vypnutia 0,3 sekundy zodpovedá dotykovému napätiu 70 voltov a prúdu 70 miliampérov. V prípade neprítomnosti ochranného vodiča môže byť kryt všetkých 220 voltov alebo viac, čo zodpovedá prúdu 220 miliampérov a dobe vypínania 0,02-0,08 sekúnd. RCD nemajú čas na rýchle odpojenie, a preto je používanie zakázané. Obzvlášť ťažké je to s práčkou inštalovanou v kúpeľni, zvlášť v nebezpečnej miestnosti. Áno, a tu RCD nie je obrana, ale zúfalý pokus o záchranu života. Ale na predaj sa objavil špeciálny UZO pre práčky - UZO-DPA-16V. Môžu sa použiť aj dve RCD - jedna pre 10 miliampérov pre výstup z práčky a druhá pre 30 miliampérov pre celý byt. Ale vždy dva vzhľadom na konkrétne nebezpečenstvo. Navyše - také opatrenie ochrany môže byť dokonca dostatočné a je v súlade s nariadeniami. Ale tu je všetko individuálne. Je potrebné zmerať odpor zvodového prúdu 220 V cez vodu a kanalizáciu, ku ktorej je práčka pripojená. Ak sa meria odolnosť proti úniku na práčke, ktorá nie je naplnená vodou, na bubne s predradníkom z nástennej zásuvky - asi 1 000 ohmov - všetko je v poriadku. Ak sa izolácia zníži pred vypnutím RCD, kontaktné napätie podľa GOST-12 je 12 voltov a prúd je 2 miliampéry a doba odozvy môže byť viac ako 1 sekunda. V prípade puzdra 220 voltov sa vypne za 0,3 sekundy, ale spodným riadkom je účasť ľudského tela na Tento proces, ako by to bolo v prípade neexistencie cesty krepovania, nie je potrebný. Bude to fungovať samostatne. Alebo môže fungovať 30 miliampérických RCD - je navrhnutý tak, aby sa spustil o niečo skôr, ako je nastavená hodnota, plus úniky v byte - môže to byť 2 až 3 miliampery, než sa vypne. Vo všeobecnosti by sa bezpečnosť mala považovať za súbor opatrení. Napríklad na vykurovaciu batériu kladú ochrannú clonu a miestnosť už nie je vystavená zvýšenému nebezpečenstvu. Tu je pre každý apartmán všetko individuálne. Ale je lepšie dať RCD - nedôjde k ujme, môže ho aspoň chrániť pred ohňom.

[#65]

Dear! Konzultovať ...

Naplánujem zapojenie do nového veľkého kúpeľného domu. Všetky tieto diskusie som čítal s otázkami uzemnenia a myslím si, že v mojom prípade je ľahšie galvanicky sa zbaviť siete kolektívnej farmy. Napätie v tejto sieti môže navyše klesnúť na 175 V, čo nie je dobré.

Z tohto dôvodu:

Ihneď po vstupnom stroji a počítadle - stabilizátor 5kW (momentálne to nie je príliš drahé, 3 až 5 tr), a potom zoskupiť stroje a rozpustiť ich. Osvetlenie v parnej a sprchovacej miestnosti je 12 V (LED? Halogénové?) Prostredníctvom zdroja energie umiestneného blízko vstupného panela. RCD alebo diferenciálne automatické zariadenia nie sú k dispozícii. Uzemňovacie zariadenie je voliteľné (?). Áno, spoľahlivosť stabilizátora a IP je otázkou. Kampaň musí byť rezervovaná.

Úprimne vás žiadam, aby ste vyjadrili svoj názor.

[#66]

knotik,
Ak sa osoba dotkne súčasne „0“ aj fázy, potom RCD v zásade nebude fungovať, pretože nedôjde k diferenciálnemu prúdu! Prúdy v nule a vo fázovom vodiči dostávajú rovnaké zvýšenie - zvodový prúd cez ľudské telo.

[#67]

ahoj Chcel by som poznať váš názor. Pracujem vo výškovej budove 360 ​​bytov. Dom je iba 8 rokov od dátumu výstavby. V každom byte je el. štít so zhrnutím troch fáz a je rozdelený skupinou strojov vrátane RCD. Po dobu 3 rokov máme 4 požiare elektrických strážcov a stráže horia pomocou RCD. Ako to možno vysvetliť a už ste o podobných prípadoch počuli?

[#68]

Semen Deruzhinsky,

a RCD, samozrejme, s jasným pochopením, že v systéme TN-C nejde o 100% ochranu.Analogicky, ak by ste mali situáciu skočiť s padákom, aj keď by sa s ňou pravdepodobne s nejakou pravdepodobnosťou neotvorilo a neskočilo bez neho, potom by všetci duševne normálni ľudia, a to je celkom prirodzené, vybrali prvý, pretože v tomto prípade je oveľa pravdepodobnejšie, že zostanete nažive. Záver: RCD v systéme TN-C musia byť nastavené!
Úplne súhlasím! Páči sa mi príklad padáka! Teraz citujem váš text ako nezvratný dôkaz zvlášť tvrdohlavým oponentom RCD!

andy78,
Mám 3-izbový byt (nepočítam kachle), ASTRO UZO F2111 25A 10 mA je na vodítku (TN-S)! Je to už 9 rokov! Dom a elektroinštalácia od roku 1974! Nič zbytočne nefungovalo !!! TOTO JE NA CITLIVOSŤ 10 mA !!! Fungovalo to dvakrát, keď elektrický ohrievač v elektrickom titánovom výbuchu vyhorel zo staroby a rozsahu. Voda je strašne tvrdá! Vyžaduje sa čistenie ohrievača a titánu 2-3 krát ročne! AK NIE JE TENTO UZBE, JE MOŽNÉ, KTOKOKOĽVEK Z DOMÁCICH RASTLÍN, A KTORÉ NIE JE V ZMYSLE POČAS POSTUPOV VODY !! Jeden z susedov je ponorený do teplej vody. Nemáme žiadny dom! AK BUDE BÝT NEDOSTANÉ RCD, BY MOHLI BYŤ KARTYK PRÍJEM! A tak prišli domov do vlhkého bytu - nie je tam žiadne svetlo. Samozrejme to nezapínali, všetko sušili za päť dní a zapli RCD. Všetko funguje 3-4 roky! Zo skúsenosti viem, že v takýchto prípadoch sa káble bez RCD uzavrú a dokonca zhoria na niekoľkých miestach !!! UZO JE UŽITOČNÉ V AKÉKOĽVEK UDALOSTI !!! VŽDY SO SYSTÉMOM „IT“ A V SYSTÉME „TT“ JE POTREBNÉ POTREBNÉ! Kým POVOLIeme KIOSK Z KOVU, POTREBA POVINNÉHO VYBAVENIA UZO POTREBNÉ NA PODPORU ALEBO NA MIESTE, KTORÉ JE KOVOVÝ Kiosk JE VODNÝ !!! A potom to dali po prechode vstupného kábla cez kovovú strechu, kovový stojan na rúry (gander), cez kovové puzdro stánku, cez puzdro SHU-RSH, cez otvorený zapečatený automatický stroj a počítadlo !!! A POUZE potom RCD !!! Všade na tejto ceste môže dôjsť k narušeniu izolácie fázovým uzáverom na skrini kiosku a RCD bude s takým rozdelením na strane !!!!!

Z mojej strany je jedna zárubňa. - Nemôžem vykonať žiadnu opravu. Nové zapojenie, resp.

alexander,
Paul. Napríklad by som mohol odporučiť v SHU-RShch alebo na nosiči, pred kombináciou Zeme s nulou, dať dva alebo štvorpólové vstupné ističe, napríklad 25A. Toto samozrejme nie je PUE. Urobte si chvíľku !! V tomto prípade by skratový prúd do uzemňovacej slučky (bez pracovnej nuly) mal byť väčší ako 25A. Akonáhle potom „HLAVNÉ“ PRACOVNÉ NULOVÉ TURVY VYPLNITE, AK ZEMNÝ OKRUH NEVKONČÍ ZAŤAŽENIE Z OSTATNÝCH DOMOV - AUTOMATICKÝ OKRUH ODPOJIŤ FÁZU A NULOVÉ A VYSOKÉ NA TOMTO, NESPRÁVNE PRÁZDNY! POVEDAJTE ich ako PRAVIDLO, ŽIADNE ZEMIE, ŽIADNE RCD a ŽIADNA OCHRANA PRED PREHĽADMI NEPOTREBUJÚ !!! Hlavná vec je, že nie sú súdení podľa súčasného stavu, Bože, zakaz! A môže byť múdrejší. Zároveň nebudete dostávať elektrický prúd z puzdier elektrických zariadení a vaše zariadenie zostane nedotknuté.

Môj vynález.

[#69]

pvp,
a RCD, samozrejme, s jasným pochopením, že v systéme TN-C nejde o 100% ochranu. Analogicky, ak by ste mali situáciu skočiť s padákom, aj keď by sa s určitou pravdepodobnosťou neotvoril a skočil bez neho, potom by všetci duševne normálni ľudia, a to je celkom prirodzené, vybrali prvý, pretože v tomto prípade je oveľa pravdepodobnejšie, že zostanete nažive. Záver: RCD v systéme TN-C musia byť nastavené!
PROSTREDNÍCTVOM PRINCÍPU MYSLENIA ...........! BE MY WILL - NEMALI bych VŠETKÝM TÝMTO ELEKTRICKÝM POVOLENÍM !!!
MÁ VŠETKY DVOCH ČASOV UZO VYLÚPENÉ Z RUČNEJ RUKY Z FÁZY DO ZEMNÉHO SHIELD !! STILL NIE JE ZNAMENANÝ - MOHLI BYŤ POROZUMENÝ UZO? ÁNO BEZ DÔSLEDKOV ???

Vasily
Myslím, že potrebujeme úzko a trojvodičové so skutočným uzemnením. RCD vo vašom prípade potrebujú mechanický typ A. Reaguje na striedavý aj pulzný zvodový prúd. UZO svieža pravdepodobne po stabilizátore. Zem nemôže byť spojená s nulou. Nech je to TT. Najmä ak je uzemnenie kecy. Paul.

[#70 Nicholas]

Teraz existuje veľa noriem o RCD. Rusko sa v tomto čísle zmenilo na európsku normu. Pri projektoch nových a zrekonštruovaných budov pri vstupe do bytu a odbytových skupín bez RCD nebude chýbať ani jedna prehliadka. Záver - vyžaduje sa RCD, pretože od toho závisí bezpečnosť ľudí. RCD tiež plní funkciu požiarnej bezpečnosti, a to nie je málo, pretože 50% požiarov je spôsobených zapojením. Pri veľkých opravách bytových domov sa všetko podľa TN-C-S mení od vstupu do panela s bytom, s inštaláciou RCD, potom sa v byte nájomník zmení alebo prenajme tých, ktorí majú na tieto práce licenciu.

[#71]

Sergei, s RCD alebo AVDT? Ochranné vypínacie zariadenie sa inštaluje spolu s ističmi v sérii., Menovité parametre presahujú parametre ističa (prúd). Alebo sa používa „hybrid“ - AVDT.

[#72]

Mám dom starej budovy, 9. poschodie, žijeme ako v komunálnom byte, keď som v našej izbe robil opravy, vymenil som všetku starú hliníkovú elektrickú. vedenie z podlahy elektrické. štít pri pristátí do miestnosti 4mm2 na trojžilovej medi podľa PUE a nainštalovaný elektrický panel do miestnosti pomocou RCD, ukázalo sa, že TN-CS nula je pri vstupe do miestnosti rozdelená na N, PE (hoci to nemá byť podľa PUE), 2 mm2 - vedenie okolo miestnosti (zásuvky) ) a 1,5 mm2 (osvetlenie) VVGng. Keď sa druhé dieťa narodilo a začalo chodiť, potom mu pomohol UZO (koniec koncov, vykukujúci, zmestí sa všetko), vo všeobecnosti, 1,5, zapojil sa do zásuvky pinzetou z manikúry a udrel ho, ale RCD vypol a prerušil napätie, ktoré som ohromne šťastný, potom som 2 týždne obchádzal zásuvku, prstom na neho ukázal a vystrašene sa prikývol na UUUUUUUU. Všeobecne je potrebné vložiť RCD a potom v podobnom prípade, ako budete obviňovať niekoho za seba, že ste ho nekontrolovali, že ste RCD, svoju manželku nevložili, že pinzetu zle odstránila alebo celú domácnosť, pretože ste sa na ne spoliehali? že sa o ne postarajú ........

[#73]

Správne nejde o „uzemňovací vodič“, ale o „ochranný vodič“. A vodič PEN môžete oddeliť prierezom najmenej 16 mm hliníka alebo 10 mm medi.

[#74]

Slúžim niekoľkým družstevným domom postaveným v 70. rokoch minulého storočia. Všetky domy sú navyše vybavené elektrickými sporákmi. Samozrejme, existuje TN-C. Okrem toho je na uzemnenie elektrických sporákov položený tretí drôt (PE) (staviteľmi) pripojený k budove v podlahovom rozvádzači, t.j. do N. Okrem toho kábel (primárny a záložný), ktorý napája tieto domy, má v plášti 3 x 120 mm2. tento obal sa používa ako N - vodič. Okrem toho boli domy postavené v skutočnosti na zakrytých močiaroch, t.j. hĺbka podzemnej vody je niekde medzi 70 a 80 cm. Inými slovami, káble ležia priamo vo vode. Izolácia káblov nad plášťom je dechtová konope. tj Ja ako elektrikár v týchto domoch mám neustálu „meningitídu“ - niekedy trvá 2 hodiny, aby sa dispečerovi RES dokázalo, že puzdro sa rozpustilo v kábloch a N. neprišiel do domu. Otázky sú „Ako ste to určili?“ atď. Predchádzajúca hlava RES už sľúbila nahradiť káble štvorvodičovým vodičom a nová hlava, ktorá sa teší vrchnému manažmentu oblenerga, o tom nechcela nič počuť. Jediné, čo urobili, bolo nahradiť koncové káble (každý 10 metrov), ktoré vstupujú do vstupného elektrického panela, štvoržilovými vodičmi a hlavné telo káblov ležiacich v močiari zostalo staré. Takže teraz nemôžem nikomu dokázať, že v plášti sú trojžilové káble. A samozrejme, pravidelne každé 3 až 4 mesiace, je nútený zavolať pohotovostný gang, ktorý dispečerovi celé hodiny vysvetľuje, že v dome nie je N. Je zvlášť desivé, keď jedna z fáz horí spolu so škrupinou. Potom medzi vodičom N v dome a vodovodným kohútikom je napätie až 60 - 70 V. Počas jedného z týchto výbuchov v jednom z bytov vyhoreli všetky káble v byte (nainštalovali sa podhľady a pri inštalácii bodových svetiel sa na profil nachádzal vodič N). No, teraz o RCD. Aj v takýchto podmienkach odporúčam nájomcom umiestniť RCD na výstupné reťazce. (Myslím si, že uvedenie RCD na obvod osvetlenia nemá zmysel). Je potrebné povedať, že inšpektorát energetickej kontroly vydáva záväzné pokyny na inštaláciu RCD za vodomermi, ktoré napájajú výťahy a osvetlenie schodiska. Nezaujímajú ho však zdravie a život elektrikára. Dôvod je jednoduchý - zabrániť krádeži elektriny. A ešte jedna vec. Tu jeden súdruh v komentári sa sťažoval, že v práčke bolo napätie. Preto je tu napätie asi 110 V, pretože na vstupe do obvodu práčky je nainštalovaný filter, v ktorom sú kondenzátory 0,022 mF po zástrčke pripojené k obidvom stranám práčky, čím sa vytvára oddeľovač kondenzátora, ktorý sa tvorí na tele práčky. napätie rovnajúce sa polovici sieťového napätia. Preto musí byť vodič PE z práčky uzemnený alebo aspoň pripojený k vodovodnému potrubiu. (Ak je prúd malý, nebude susedom žiadna elektrina.) Ale neodporúčam vám umiestniť prepojku do zásuvky na N.

[#75]

Pri dotyku fázy a pracovnej nuly rôznymi rukami, aspoň s TN-C, dokonca aj s TN-C-S (ak sú nohy dobre izolované topánky), RCD tu nepomôže. Pre RCD nie je rozdiel, kde prechádza ľudským telom alebo iným elektrickým zariadením. Keby nedošlo len k úniku 30 mA k uzemňovacej elektróde.

[#76]

Mám však pri vchode do bytu trojuholník 220, stále poľský tranzu, a čo vôbec nedať diffrel?

[#77 Vitali]

Ak použijete relé na monitorovanie napätia v prípade vypaľovania ZERO, okamžite sa vypne všetko, ja som to urobil osobne, päťkrát som zachránil všetky domáce spotrebiče so skokmi nad 252 V, potom je možné RCD použiť ako doplnok k bezpečnosti v systéme TN-C, minimálne Najmenej vypne ohrievač vody zlomenou desiatkou, práčku so zlomenou desiatkou osobne, keď stroj pracoval a RCD bol vyradený, okamžite som si uvedomil, že to bolo TEN a je to presne OH, alebo elektrický sporák s prasknutým pohodlím - vyskúšal som RCD v praxi, ale ak sušič vlasov funguje, vložte ho do anna voda RCD nemusí fungovať, najmä v prípade, že kúpeľ akrylové a kanalizácie z plastu a nie všetci majú sušič vlasov PE Explorer dokonca väčšina z nich nemá. Keď som náhodou zmenil zásuvku doma, zatvoril som ZERO pomocou PE, RCD pracoval, napriek tomu, že mám systém TN-C.
Trochu sa nebudem venovať téme, vo všeobecnosti je lepšie vložiť staré bezchybné kalibrované vložky do taviteľných ističov, ktoré nie sú nadarmo vo všetkých nemeckých strojoch a dokonca ani v nových priemyselných práčkach, videl som iba jeden automatický stroj (úvodné) a ostatné iba tavné vložky a nič viac. Trikrát som bol svedkom, keď stroj nefungoval a nosič sa zmenil na betfordský kábel so všetkými z toho vyplývajúcimi dôsledkami. Pre výrobcov by nebolo zlé žiť. technici inštalujú zásuvné poistky určené na prierez vodiča, ku ktorému je toto zariadenie pripojené, predstavte si, čo sa stane v prípade skratu s vodičom 2x0,5 od elektrického zapaľovača pre kachle, ktoré sú pripojené k zásuvke, ktorá sedí na stroji 16a, videl som to na vlastné oči, vodič je iba roztopilo sa a vznietilo žieravý dym, ale stroj nefungoval, všetci boli doma. Len robíte zapojenie, musíte starostlivo vybrať všetko podľa aktuálneho zaťaženia a podľa toho, čo bude pripojené, a nie tak na zásuvkách 16a to pôjde! Dokonca aj dopravné zápchy s lopatou sú citlivejšie ako niektoré moderné automatické stroje, a preto sú v obchodoch len stroje typu C, pre život sú relevantnejšie skupiny B alebo A. Ospravedlňujeme sa, ale posunul som sa trochu mimo tému - ja osobne mám RCD pracujúce so systémom TN-C ako doplnok. bezpečnosť.

[#78 Vitali]

Pokiaľ ide o podložku, skutočne to nie je zovretie, ale zástrčka musí byť správne zasunutá a faktom je, že všetky skutočné euro zástrčky a zásuvky sú POLARIZOVANÉ, to znamená, ak sa pozriete na zásuvku na pravej strane terminálu L, na ľavú stranu terminálu N, hore spodná časť terminálu PE a žiadny iný spôsob! do nich nemôžete jednoducho fyzicky zasunúť zástrčku na druhú stranu a kolík vo výtoku, ktorý je prísne zarovnaný so zástrčkou, nedá, ale je to len v skutočných eurových zásuvkách, čo je v našom prípade fáza sprava, zľava zľava, PE viete kde a vložte zástrčku takže výklenok v strede určený pre PE kolík je v hornej polovici zátky - to platí pre všetky práčky, mikrovlnné rúry, chladničky, počítače a všetko, čo má euro zástrčku. Nie je potrebné zasunúť zástrčku na druhú stranu čohokoľvek, ak má prístup radiálneho kábla nasmerovaný nadol, a pretože to nie je vhodné, zasúva sa do revolúcie a potom hovoria, že ma pritlačí elektrickým prúdom a čo je najdôležitejšie, odhalím malé tajomstvo niektorých dovážaných vykurovacích kotlov, ak zapojte nesprávnu stranu, aby ste ju mohli vložiť, začnete s reďkovkou - zastavte ovládanie plameňa, zástrčka je otočená tak, ako má a všetko funguje. S týmito problémami som sa stretol aj v oblasti práce Prístrojové vybavenie a automatizácia pozývajú ľudia Hurlov - mulláhov elektrikárov, aby vymenili zásuvky, a tie fázy s nulou sa vymenia v zásuvke podľa vedomostí, potom ľudia hovoria, že kotol sa nespustí a je správne zapojiť sa do zásuvky.

[#79]

Pike,
Je vhodné umiestniť RCD dokonca aj do „trojuholníka“, pretože jedna z fáz môže byť stále uzemnená - buď priamo na transformátore (spravidla uzemniť fázu „B“), ale ak fáza „B“ nie je uzemnená na transformátore, potom „uzemnená“ môže pochádzajú od iných spotrebiteľov.

Vitali,
Čínski dopravcovia sa spravidla transformujú na „Bikfordov kábel“ - predlžovacie káble zakúpené v zásobníkoch. Ak je nosenie skutočné, potom má drôt najmenej 1,5 mm2 a stroj tam určite bude fungovať skôr, ako sa nosný kábel trochu zohreje. Osobne sa nosím sám: silnejším zaťažením som dal 2x2,5 mm2, vo všetkých ostatných prípadoch stačí 2x1,5 mm2. Preto opakujem ešte raz: „neuchovávajte“ nákupom čínskeho elektroohrevu na falošných vaničkách - falzifikátoch. Viackrát som musel odmietnuť čínskych dopravcov od zákazníkov - falzifikáty, ktoré si kúpili na táckach. Navonok je drôt hrubý, akoby tu bol 2,5 mm2 a ukázalo sa, že nie je väčší ako 0,1 - 0,2 mm2. Vyskytol sa prípad, keď šijací stroj zahrnutý v nosiči „nastavil“ napätie na 100 voltov a motor sa neotáčal. To všetko je skutočne plné ohňa.

Vitali,
Máte pravdu v jednej veci, že zástrčky eura sú polarizované a inak ich nemôžete vložiť. Okruh väčšiny elektrických spotrebičov je však vyrobený tak, že nezáleží na tom, kde napájať L a kde N. Sú to elektrické sporáky pre domácnosť, práčky, väčšina kotlov atď. Vo všeobecnosti sa jedná o všetko vybavenie vyrobené v CIS a pre CIS. Takéto vybavenie sa dodáva s nepollarizovanými zástrčkami, ktoré sa dajú podľa potreby zasunúť do zásuvky. Techniku ​​s polarizovanými vidlicami som narazil iba v prípade, že túto jednotku priniesol niekto z Európy a kúpil som ju tu. Zvyčajne sa jedná o techniku, ktorú zachytili nezmyslové zberače na európskych skládkach, opravili a predali tu za polovičnú cenu. Pokiaľ ide o kotly, problémom je skutočne polarita inklúzie, pretože obvod riadenia plameňa v doske elektroniky kotla nie je prevzatý z L a N, ale z L a PE. Narazil som na to, pretože mám „trojuholník“ a v byte jednoducho nie je miesto na vzatie PE v byte, ponúkli nainštalovanie izolačného transformátora, ale len som zmenil obvod kontroly plameňa.

[#80 Vitali]

A napriek tomu by som chcel pri inštalácii elektrického vedenia dodržať určitý jednotný štandard a je pre vás dokonca príjemné, keď viete, na ktorej strane je fáza a ktorá nula, možno bude mať niekto taký domáci spotrebič, na ktorom záleží. Áno, je to cín s prenášaním, hoci v práci som nedávno dostal prevedenie našej výroby RUSSIAN a bol som prekvapený, naozaj cool, ako môžete povedať, ako predtým, s päťnásobnou rezervou energie. V našej oblasti neboli také obchody.

[#81 vladimir]

Najlepším riešením je nainštalovať RCD spolu s DPN (prepäťové čidlo), najmä do puzdra. Mám súkromný sektor a potom som ho 8-krát ušetril.

[#82]

A ak použijete takúto schému? V podlahovom štíte zostáva všetko ako predtým: tri fázy, nula, vypínač, počítadlo, otvárací stroj (odpojí fázu počas skratu), vodič do bytu. V byte: Regulátor napätia ovláda dvojkanálový stýkač a keď sa nula zlomí „niekde pod“, vypne nulu aj fázu, čím šetrí naše zariadenia. Potom rozdelíme PEN a vložíme RCD, pripojíme zariadenie tromi vodičmi. Porucha na puzdre, únik atď. viesť k prevádzke RCD. Logikou zariadení sa zaoberáme všetkými možnými štandardnými situáciami: nulové pálenie a akékoľvek úniky. V skutočnosti sme zobrali „zásuvku UZO“ a zahrnuli do nej celý byt a boli sme v bezpečí od nuly.

Dodám, že prevádzka regulátora napätia s stykačom je podobná skutočnosti, že v prípade náhlej straty energie (napríklad pri vyhorení nuly) okamžite prejdeme na miesto a vypneme vstupný spínač. A žiadna fáza na nule alebo PE nás nezvlní.

[#83 Sasha]

Na letnej chate sa nachádza dvojvodičový kábel. Samostatná izba je vybavená sprchou a práčkou. Plánujem založiť uzemnenie tejto miestnosti pomocou systému TT. Otázka: Budú RCD v tejto miestnosti stále pracovať s takým uzemňovacím systémom, vzhľadom na to, že na skrini podložky je nejaký druh napätia kvôli filtru?

[#84]

Pred týždňom som ministerstvu architektúry a štátnemu štandardu Bieloruskej republiky poslal žiadosti o objasnenie zákazu inštalácie UDT v systéme TN-C, teraz čakám na odpoveď. Tento zákaz považujem za úplnú absurditu. Zaujímavé je, že som dokonca čítal načmáranice kandidáta vedy na túto tému, na ktorú neskôr odkazovalo celé laboratórium EFI. Hlavným argumentom (s výpočtami) je, že ak v systéme TN-C existuje v čase úniku cez osobu RCD, prúd bude fatálny a nie skutočnosť, že RCD bude fungovať. Kapety, a ak odstránime RCD, všetko sa okamžite stane normálnym.))) Z ich slov vyplýva, že jednoduchý stroj ochráni osobu lepšie ako RCD.))) Ako? Ihneď ho zabijete? Presne rovnaké odkazy sú v katalógoch Muller a Schneider Electric. Vo všeobecnosti čakám na odpoveď od tvorcov noriem, ako to tvrdia. A potom zrazu niečo nevieme, nerozumieme.

[#85]

Sasha,
RCD reaguje na únik prúdu v obvode nulovej fázy a ochranný vodič s tým nemá nič spoločné. Hlavná vec je, že v tele stroja by mal byť dostatok skratového prúdu na vypnutie stroja, ak sa ukáže, že RCD je chybný, inak je to katastrofa.

[#86]

andy78Hello!

Tieto pasce na papier som oboznámený už dlho! V skutočnosti môžu byť všetci psy zavesení na jedného.

Raz som musel priniesť uzemnenie na 4. poschodie v jednom byte. Urobili sme na nádvorí, kde sú postele kontúrou pamäte, a potom cez suterén a rúry stúpačky panelov zdvihli izolované jadro PV3-1 o 6 mm do tohto bytu a do panela bytu. Tam znamená v byte kovový štít pre 12 modulov. Tam spojil s nulou redukovanú zem na uzemňovacom autobuse. Telo štítu z tejto zbernice je uzemnené rovnako ako všetky zásuvky a osvetlenie. OPS dodala kategórie D. No, nainštalované mechanické stroje ASTRO UZO typu A a Iskra-Zes kategórie B.

Najdôležitejšie však bolo, že v podlahovej doske zostal elektrický merač a dvojpólový istič kategórie C, MARK IEK VA 47-100. pri 32A. Trik je v tom, že spojenie nula so Zemou nastalo po prechode tejto nuly cez tento stroj! Trik je v tom, že dôjde k zlomeniu tejto nuly na počítadlo a stroj, potom všetci stúpajúci susedia po tejto prestávke budú všetci visieť na tejto zemi !! A ak prúd od susedných spotrebiteľov prekročí 32 A (čo hrozí prepätiu a nebezpečnému potenciálu, ktorý má byť uzemnený), stroj preruší fázu aj nulu do tohto bytu! A potom nechajte všetky prístroje lenivých a ľahostajných na ochranu susedov horieť neskôr !!! Snažili sme sa urobiť uzemnenie dobré. Po 2 metroch bolo zaútočených 10 dvoch stávok a oparovaných železnými desiatimi. Jeho možnosti sú však samozrejme obmedzené. Pochybujem, že v prípade nulovej prestávky v trojfázovom rozdelení by odolala zaťaženiu všetkých susedov.Preto som prišiel s touto schémou s dvojpólovým strojom, s jednotkou nula a zem za ním. Takže som každému dal čip! Teraz si premyslite všetko. Mimochodom, nemôžem pochopiť, ako PREČO ZNOVU ZODPOVEDNOSŤ TROFÁZOVOU DISTRIBÚCIOU NORMALIZOVANÁ ODOLNOSŤ! ?? Aký blázon! V skutočnosti táto abnormalita nič neohrozuje ????? !!!!

Alexey,
Keby to bola moja vôľa, dal by som autorov a redaktorov týchto hlúpych PUE za klauzulu PUE 1.7.80 !! Stále však nie je o nič menej idiotický odsek 7.1.78. ktoré nenesú spoľahlivé pokyny a priority pre použitie RCD rôznych typov !! Úprimne povedané, piaty stĺpec zvnútra škodí Rusku!

Nie. Úprimne, táto hlúpa šek sa posmieva !!! Koniec koncov, správne zadávam tieto hlúpe latinské písmená a čísla, a NECHČE SA VŠETKO VŠETKO !! Urobte čokoľvek s týmto bahnom !!!!! Zadolbala už !!!!

Nechajte ich naučiť sa porozumieť PUE :) a nevytvárajte nároky na nesprávne pochopené body. Tento odsek sa týka trojfázového štvorvodičového systému s uzemnením tohto štvorvodičového systému. Trojfázový RCD preruší všetky 4 vodiče spolu s nulou, čo je v tomto prípade ochranné. Je zakázané prerušiť ochranný vodič vo všetkých verziách PUE. Odtiaľ nasleduje druhá časť tohto odseku, v ktorej sa uvádza, že RCD sa môže použiť, ak sa pred RCD (pred kontaktmi) použije ochranná nula.

Je to tak, ale RCD sa môžu a mali by sa nastavovať tak, aby sa touto ochrannou nulou neroztrhla. To znamená, že cez RCD vedieme 3 fázy a cez neho nevedieme nulu, iba dáme RCD samostatný vodič na napájanie jeho terminálu N. To znamená, že testovacie tlačidlo funguje. Táto voľba je vhodná na ochranu trojfázových motorov a samotných vedení až po tieto motory. V takom prípade, ak dôjde k narušeniu izolácie, prúd bude prúdiť cez RCD do nulového krytu motora alebo do nulového ochranného jadra vo vnútri kábla. Ak je tento kábel poškodený. No, alebo prúd jednoducho nebude prúdiť pri tejto nule, ale jednoducho do zeme. A to sa tiež stáva často. V AKÝCHKOĽVEK TÝCHTO PRÍPADOCH UZO PRACUJE SPRÁVNE! Skúsil som to sám. Na rozdiel od písaca PUE, najskôr experimentujem a potom píšem !! Títo autori PUE za takéto morálne nedostatky musia byť vtiahnutí do stieračov bez práva na rehabilitáciu !! Čisté vodné škodce !!! A je lepšie ich zasadiť do vkladov - aby ostatní nemali vek !!

Citácia: pvp

Nejde o uzemňovacie systémy, ale o napájacie systémy, po tomto skreslení presnej vedy a všetkom ostatnom si nezaslúži žiadnu pozornosť. Keď potom PUE odporúča RCD, nie je to povinné, vo väčšine prípadov nadmerná hlúposť. Je obľúbeným duchovným inšpektorom požiarnych inšpektorov je vlastne zariadenie na reguláciu izolácie. V sieťach s uzemneným nulovým vodičom - ide o rozvod peňazí.

Ale pre ľudí ako vy potrebujete stávky ostrejšie a dlhšie! Rozmýšľate dokonca nad tým, čo píšete? Aj keď ste v tomto vyhlásení, plus pravda, že sdes ešte nebol spomenutý. To, že RCD na všetko ostatné uvedené v tomto dokumente, je v niektorých prípadoch tiež hasičským nástrojom!

Citácia: Vladimir

Arthure, nevidím rozdiel, téma je nasávaná z prsta.

Čítali by ste, premýšľali a potom písali! Autor správne píše, že existuje veľa hlupákov, ktorí odkazujú na hlúpy odsek PUE. A na úkor vývodov RCD - autor sa pokúsil obísť problémy v starej kabeláži. Ak by nebolo možné umiestniť RCD na začiatok okruhu, z dôvodu veľkých únikov prúdu nedosiahne samotné zásuvky. V niektorých prípadoch sa to stáva. Musel som nájsť netesnosti pod omietkou, kde bola izolácia káblov zbúraná takmer meter a potom omietnutá. Prirodzene to nie je vždy ľahké nájsť a toto hľadanie je plné prachu a nečistôt kvôli rozbitej omietke. Ale potom je tiež potrebné omietku a vylepšiť! Tu autor ponúka ako možnosť inštalácie RCD. Aj keď je najlepšie sa pokúsiť nájsť a izolovať všetky netesnosti a chrániť všetky vedenia od samého začiatku! A potom, koniec koncov, elektrický šok zo stien tiež bije ľudí a požiare z takýchto prípadov nie sú vylúčené.Áno, plus všetko ostatné, sú to zvýšené elektromagnetické polia. To isté nie je pre dobro zdravia.

Citácia: Vladimir

Andrei, v žiadnom prípade to nie je možné, po prvé, žiadny z inšpektorov energetického dohľadu to nedovolí, a po druhé je to časovaná bomba, skôr, alebo neskôr sa môže vyskytnúť nehoda pred oddelením vodiča PEN a potom bude doska pod napätím. Takéto uzemnenie je NEBEZPEČNÉ PRE ŽIVOT !!!!

Áno, naozaj, je to nebezpečné. Najmä ak dosiahnete jeden vklad a dokonca aj v suteréne, kde pôda nemusí byť príliš vlhká! Teraz, ak sa chystáte hlboko uzemniť o 15 metrov, bude to uzemnenie a nie paródia s jedným dvojmetrovým kolíkom! Alebo také dva metre musia mať skóre najmenej tucet, najlepšie nie v suteréne, ale zvonku pozdĺž nadácie. Môžete kombinovať toto podnikanie s výstužou v základoch a so všetkými druhmi kovových štruktúr v zemi. NEPORUŠUJEME! ČO SA ROZMRAZUJE FREAK AKO OBNOVIŤ OPAKOVANÉ ZEMENIE NEOTVÁRAŤ !! V tomto ohľade ľudia nevyobrazujú uzemnenie, ale pornografiu !!!

Citácia: Alexander

Existuje toľko miest na rozhovor, ale pre jednoduchého človeka nie je nič jasné !!! Nechápem, prečo táto boltologia? Môžete jednoducho napísať: Keď je povolený dvojvodičový, inštalácia RCD je povolená (hoci PUE je pri tejto príležitosti dosť protirečivá informácia. Je možné vidieť - rovnakí „špecialisti“ napísali ako tento článok). Z tohto dôvodu je v extrémnych prípadoch neutrálny vodič PRED RCD rozdelený na N a PE. Fáza a N idú na RCD a PE prechádza okolo RCD do inštalačného uzemňovacieho terminálu. Táto metóda samozrejme nie je príliš spoľahlivá, ale ako možnosť inštalácie RCD v dvojvodičovej inštalácii. Pracujem 3 roky, žiadne sťažnosti.

Pracuje už 3 roky a nehovoril žiadne sťažnosti? .... Ale keď sa nula preruší v trojfázovej distribúcii bytov a domov pred vašim odlúčením, PROSÍM JE MOŽNÉ VŠEOBECNE SŤAŽOVAŤ NIC !! Boh, samozrejme, zakazuj! A autor článku nie je tak zlý - pre vašu informáciu !!! ČO JE SKUTOČNE PRÁVA, TIETO AUTORI NIEKTORÝCH POLOŽIEK PUE - DLHÝ ČAS NA ŽIAR !! PUE ZA TÚTO DÔVOD V OBLASTI NÁBYTKU A V SARTI. AKO HOVORIŤ - PRIAMO NA POUŽITIE! Kým nebude vydané normálne vydanie!

Citácia: vitaliy

Napäťové relé sa vypne (pretože bude existovať potenciálny rozdiel 380 V) a bude chrániť zariadenie, ale fáza na puzdre zostane (od suseda). RCD tiež nepomáha, pretože preruší nulu a fázu (ktorá môže byť prerušená rovnakým napäťovým relé).

Pred oddelením vodiča REN musíte rozmyslieť a pochopiť, že niektorí navrhli umiestniť ochranu pred prepätím. V tomto prípade existuje reálna šanca, že napäťové relé preruší fázu a REN, prostredníctvom ktorého sa vykonáva nebezpečný potenciál, ktorý sa potom dostane do prípadu zariadení „uzemnených“ týmto spôsobom v dome. ALE NIE SÚ NEDOSTATKOM ARCTICKÝCH PODPOROVATEĽOV! Je lepšie, samozrejme, zatĺcť dobré uzemnenie do zeme! Ale ako jedna z extrémne možných možností - môžete sa tiež uchýliť k použitiu napäťového relé, aby ste zabránili odstráneniu nebezpečného potenciálu prostredníctvom REN. Je to však práve táto ochrana, ktorá ju nemôže úplne zaručiť, pretože v niektorých prípadoch, keď sa nula (REN) zlomí, môže byť napätie po určitú dobu normálne, a NA ZOBRAZENOM NULU SA MÔŽE VZŤAHOVAŤ NEBEZPEČNÝ POTENCIÁL!

Ale uchýliť sa k takémuto spôsobu ochrany pred ELEKTRICKÝM ÚRAZOM je napriek tomu lepšie ako hlúpo bez toho, aby sa všetci rozdelili REN a použili ako uzemnenie aj pri RCD - dokonca aj bez !!

Citácia: volf

PUE zakazuje inštaláciu chráničov RCD v systéme TN-C s výnimkou prípadu, keď je vo vývodoch pripojený tretí vodič, ktorý je pripojený k chráničom RCD. Potom však bod pripojenia tohto vodiča prevedie vedenie v byte na systém TN-C-S. Ale kam sa pripojiť? Na pristávacej ploche môže byť štít, alebo môže byť v byte box s vetvami - samovražda je s nimi spojená, najmä ak v stúpačke vyhorí nula.

Dvadsať päť znova !! Koľkokrát sa to tu hovorí? !! Áno, zabudli ste na tieto morálne body v PUE !! LEPŠIE AKO VŠETKO ZAPOMENEJTE TIETO PUE (pokiaľ možno s pevným krytom) AUTOROM TEJTO PUE V JEDNOM MIESTE !! A PREVÁDZKOVÉ BLESKANIE !!!

Citácia: volf

PUE zakazuje inštaláciu chráničov RCD v systéme TN-C s výnimkou prípadu, keď je vo vývodoch pripojený tretí vodič, ktorý je pripojený k chráničom RCD. Potom však bod pripojenia tohto vodiča prevedie vedenie v byte na systém TN-C-S. Ale kam sa pripojiť? Na pristávacej ploche môže byť štít, prípadne krabica s vetvami na byt - na pripojenie samovraždy k nim, najmä ak na stúpačke vyhorí nula, je ešte horšie a zbytočnejšie pripojiť sa na vodovodný systém alebo k armatúram v stene, existuje iba spojenie s kvetináčom s kaktusom. Dôvod zákazu používania RCD v dvojvodičovom zapojení je jednoduchý. Na ich základe sú vyvinuté medzinárodné normy a normy a GOST. Podľa nich doba odozvy RCD nie je dlhšia ako 0,3 sekundy. RCD môžu pracovať rýchlejšie, ale berie sa do úvahy najhorší scenár.

Jo a veľa napísal. Tu sú nezmysly, ktoré by som rozbil na kováčov, ale raz !! Postarajte sa o to trochu neskôr. Váš posledný záver, aj keď sa to týka zvýšenia požiarnej bezpečnosti, s ním úplne nesúhlasím. UZO ma a jedného z mojich priateľov zachránil v systéme TNC !! Najkratší a najpresvedčivejší vás môže naučiť priamym a jednoduchým spôsobom. To znamená pokaziť test prírody. Obaja by chytili drôty alebo skrinky, keď boli pod napätím, keď stáli na nenatretých kovových vykurovacích trubkách. Iba by som mal RCD, ale ty by si to nemal! To je to isté, čo by som skočil z lietadla s padákom, a ty by si nemal padák!

Citácia: antok

Správne nejde o „uzemňovací vodič“, ale o „ochranný vodič“. A vodič PEN môžete oddeliť prierezom najmenej 16 mm hliníka alebo 10 mm medi.

Pri slabom kontakte som musel vidieť vodiče REN štvorcové prierezy 25 mm! A videl rovnaké následky !!

[#87]

andy78,
Kontrolujú to úzko takto: na konci práce zoberiem akýkoľvek fázový drôt do bytu a dotknem sa ho mokrou betónovou stenou (ako možnosť, čerstvo omietnutou zásuvkou), pretečie malá iskra a potom sa odpojí Uzo, druhou možnosťou je pripojiť zem k zemi, ak existuje. Ďakujem

[#88]

V obytných priestoroch navrhujem používať systém TT s povinným používaním RCD. V tomto prípade je ochrana zaručená priamym alebo nepriamym kontaktom, ale v prípade prerušenia pracovného N-vodiča nehrozí zvýšené nebezpečenstvo.

Ak chcete chrániť pred zvýšením napätia, keď sa N-vodič preruší, môžete zapojiť plynovú iskrovú medzeru, aby ste mohli ovládať istič.

[#89 umenie]

SP 31-110-2003 „Návrh a inštalácia elektrických inštalácií bytových a občianskych budov“:

"A.1.7 Použitie RCD pre existujúce bytové zariadenia s dvojvodičovými sieťami, kde elektrické prijímače nemajú ochranné uzemnenie, je účinným spôsobom na zvýšenie elektrickej bezpečnosti. K RCD, keď je obvod uzavretý na kryte v takýchto sieťach, dôjde iba vtedy, keď sa vyskytne rozdielový prúd, tj s jednosmerným prúdom. dotýkať sa prípadu (pripojenie na „zem“). V súlade s tým sa inštalácia RCD môže odporúčať ako dočasné opatrenie na zvýšenie bezpečnosti až do úplnej rekonštrukcie. rozhodnutie o inštalácii RCD sa musí prijať v každom prípade po prijatí objektívnych údajov o stave zapojenia a uvedení zariadenia do dobrého stavu.

[#90 dos]

Sieť TN-C.
Oddeľte PEN v tieni, N ide k počítadlu a potom sa nezlučuje s PEN (hoci všetky meracie prístroje v tienení sú spojené 3 vodičmi vstup = výstup = PEN). spolu s fázou prechádzajú difavomatom. Zobreme Zem z autobusu PEN (so známym výsledkom pri zlomku 0 - fáza cez spotrebiteľov susedov sa objaví na mojej PE / zemi) A tu najzaujímavejšie ...Ale čo keď vezmete a prejdete ďalšou diff N z prvej diff a Zem v opačných smeroch (ako). Teoreticky, zatiaľ čo neexistujú žiadni spotrebitelia, neexistuje žiadny potenciálny rozdiel a rozdiel je zapnutý ... Po zlomku 0 sa fáza objaví na zemskom kontakte a na N (rovnosť) ... ale ak sa náhodne dotkne puzdra zariadenia pod fázou z našej vytvorenej PE, potenciálny rozdiel sa objaví na rozdieloch medzi N a PE. oboje sa vypnú ... Zostane pracovná fáza (ak po predchádzajúcej činnosti pozemného automatu nefunguje prvý), ktorý určite bude fungovať pre akýkoľvek únik, pretože N je druhý blokovaný.
Ako sa ti to páči ???

Ach áno ... Na riadok Pen nemôžete dať rozdiel ... (((((

[#91]

Chlapci, ako sa chystáte zahrnúť RCD do TN-C? Môžem mať obvod? Čo také problémy s gramotnosťou alebo logikou v našej krajine?

[#92 alexander]

Ak v zásuvkách nie je uzemňovací kontakt, nejde o (v časti týchto zásuviek) TN-C, ale jednoducho o „elektrické vedenie bez uzemnenia“. Elektrické spotrebiče triedy I nemôžu byť súčasťou takýchto zásuviek (a nebude fungovať, ak nevyvŕtate zásuvky alebo nepoužívate čínske adaptéry). Na použitie takýchto zariadení je nevyhnutné uzemnenie aspoň pre niektoré systémy (všetky poskytujú elektrickú bezpečnosť, ale v rôznom rozsahu).

Ak je teleso prístroja spojené s pozemnou zbernicou, ktorá je tiež pevne spojená s N, ide o TN-C. Nikto to úplne nezakázal, stále sa používa vo výrobných zariadeniach. Predtým sa dokonca používal v lekárskych zariadeniach (možno ešte niekde inde). To znamená, že pri normálnom výkone je to celkom bezpečné, ale horšie ako TN- (C) -S. RCD nemôžu s takýmto systémom pracovať.

Ak máme oddelené vedenia PE a N od výstupu po štít, potom je všeobecný PEN už variantom TN-C-S. Tiež široko používaný. Takto sú napríklad elektrické sporáky zapojené do starých domov. Nemal by sa používať v NOVÝCH elektrických inštaláciách bytových priestorov (oddelenie by sa malo vykonávať v ASU), ale to neznamená, že všetci, v ktorých takéto spojenie zomrie na „horiacu nulu“ :). Môže sa použiť RCD.

Pokiaľ ide o pravidlá, rozsah pôsobnosti PUE sú nové alebo rekonštruované elektrické inštalácie. Čo robiť s „čiastočnou rekonštrukciou“ (výmena kabeláže v byte a stúpačka je stará) - nikde nie je výslovne dohodnuté. Niektorí profesionálni elektrikári uprednostňujú PE, aby sa nikde nepripojili, aby neboli zodpovední. Medzitým sú zásuvky s nepripojeným uzemňovacím kontaktom priamy klam! Užívateľ takéhoto zapojenia samozrejme k nim pripojí zariadenia triedy I, čo je NEBEZPEČNÉ. Logicky, v prípade úrazu elektrickým prúdom, bude zodpovedný aj ten, kto tieto zásuvky nainštaloval. Pravdepodobne však v spotrebiteľskom byte existuje nejaká legálna nuansa, ako napríklad zásuvka, a spoločným priestorom je pripojenie PE k PEN. V každom prípade ide o ochranu zadku, nie používateľa.

O „vypálení nuly“. Áno, to sa stáva, a s akýmkoľvek uzemňovacím systémom. Pri TN-C alebo vyššie opísanom chybnom TN-C-S existuje riziko „uzemnenia“ napätia. Veľkosť tohto napätia závisí od nevyváženosti záťaže vo fázach a iba pri silnej nevyváženosti bude nebezpečná. Túto situáciu nemožno prehliadnuť, pretože v niektorých bytoch bude napätie výrazne podhodnotené a v inej časti bude nadhodnotené. To spôsobí masívne zlyhanie elektrických spotrebičov, je možný požiar. Samozrejme, že takýto núdzový režim nebude dlho trvať, sieť bude odpojená a pravdepodobnosť úrazu elektrickým prúdom počas takejto nehody je pomerne malá v porovnaní napríklad s neuzemnenou práčkou s poruchou fázy v kryte, ktorá môže dlho čakať, kým niekto chytiť súčasne za ňu a vodovodné potrubie. V druhom prípade sa situácia zhoršuje skutočnosťou, že dokonca aj moderné moderné elektrické spotrebiče môžu unikať do skrinky pomocou kondenzátorov potláčajúcich hluk, takže tí, ktorí žijú bez uzemnenia, sú zvyknutí na to, že podložky, počítače atď. Sú vždy trochu „stlačené“.

Mimochodom, ani TN-S, vyrobený v súlade so všetkými modernými pravidlami, nezaručuje úplne nemožnosť získať nebezpečné napätie na skrinke. Napríklad niekde v PE je zlý kontakt (zabudli sprísniť terminál). Je takmer nemožné to zistiť, zatiaľ čo nie je žiadny prúd. Je tu však skrat, prípad tečie veľmi veľkým prúdom a na tomto mieste dochádza k vyhoreniu PE. A opäť nič nie je viditeľné. Aj keď stroj dokáže pracovať, koľko z nich dôkladne skontroluje zapojenie a nielen ho znova zapne? Ale je to všetko z oblasti „Nezaistím si bezpečnostné pásy, vypnem airbag, pretože som čítal, že niekto s týmito vecami zlomil rebrá alebo krk.“ Vo väčšine prípadov je uzemnenie (dokonca aj „uzemnenie“) stále lepšie ako jeho úplná neprítomnosť.

Všeobecne platí, že každý sa rozhodne sám za seba, ale je bezpečnejšie použiť všetky prostriedky - uzemnenie + prepäťové relé RCD +.

[#93 Eugene]

Ľudia, je možné dať ouzo na nulové elektrické zariadenie, napríklad elektrický sporák?
