Čo je nula a fáza?
Takáto otázka niekedy vyvstáva pre začínajúcich elektrikárov alebo vlastníkov bytov, ktorí sú dobre oboznámení s opravárenskými nástrojmi, ale predtým sa zvlášť nezapájali do elektroinštalácie. A potom nastal okamih, keď zásuvka prestala fungovať alebo svetlo v luster svieti, ale nechcem zavolať elektrikára a je tu veľká túžba urobiť všetko sám.
V tomto prípade prvoradou úlohou domáceho majstra nie je odstrániť poruchu, ako sa zdá na prvý pohľad, ale dodržiavať pravidlá elektrickej bezpečnosti a vylúčiť možnosť spadnutia pod vplyv elektrického prúdu. Z nejakého dôvodu na to mnohí zabudnú a zanedbávajú svoje zdravie.
Všetky časti vedenia, ktoré vedú prúd, musia byť spoľahlivo izolované a kontakty zásuviek sú skryté hlboko do puzdra, aby nedošlo k náhodnému kontaktu s exponovanými časťami tela. Dokonca aj mechanická konštrukcia zástrčky vloženej do zásuvky je premyslená tak, že je celkom problematické držať obidva kontakty a dostať sa pod vplyv elektrického prúdu.
V každodennom živote si toho nevšimneme a vedomie už vyvinulo zvyk venovať pozornosť elektrine, ktorá môže byť škodlivá pri opravách elektrických spotrebičov. Preto si preštudujte základné bezpečnostné pravidlá a buďte opatrní pri manipulácii s elektrinou.
Ako je zapojené v domácnosti
Elektrina do bytového domu pochádza z transformovne, ktorá prevádza vysoké napätie priemyselnej siete na 380 voltov. Sekundárne vinutie transformátora sú spojené podľa schémy „hviezd“, keď sú tri svorky spojené do jedného spoločného bodu „0“ a zostávajúce tri sú pripojené na svorky „A“, „B“, „C“ (pre zväčšenie kliknite na obrázok).
Konce „0“, ktoré sú navzájom spojené, sú pripojené k uzemňovaciemu obvodu rozvodne. Tu delenie nulou;
-
pracovná nula zobrazená na obrázku modrou farbou;
-
ochranný vodič PE (žlto-zelená čiara).
V rámci tejto schémy sa vytvárajú všetky novo postavené domy. Zavolala Systém TN-S, Má tri fázové drôty a obidve uvedené nuly pri vchode do rozvádzača domu.
V budovách starej stavby stále existujú prípady neprítomnosti vodiča PE a štvorvodičového, skôr ako päťvodičového obvodu, čo naznačuje index TN-C.
Fázy a nuly z výstupného vinutia TP cez vzduchové vodiče alebo podzemné káble sa privádzajú do vstupného štítu viacpodlažnej budovy, čím sa vytvára systém trojfázového napätia 380/220 voltov. Rozvedie sa na ochranných štítoch. Vo vnútri bytu je napätie jednej fázy 220 voltov (vodiče „A“ a „O“ sú na obrázku zvýraznené) a ochranný vodič PE.
Posledný prvok môže chýbať, ak sa neuskutoční rekonštrukcia starého zapojenia budovy.
Týmto spôsobom "Zero" v byte volajú vodič pripojený k uzemňovaciemu obvodu v transformátorovej stanici a slúžil na vytvorenie záťaže "Fáza"pripojené na opačný potenciálny koniec vinutia na TP. Ochranná nula, tiež nazývaný PE-vodič, je vylúčený z napájacieho obvodu a je určený na odstránenie následkov možných porúch a núdzových situácií s cieľom odvrátiť vznikajúce poruchové prúdy.

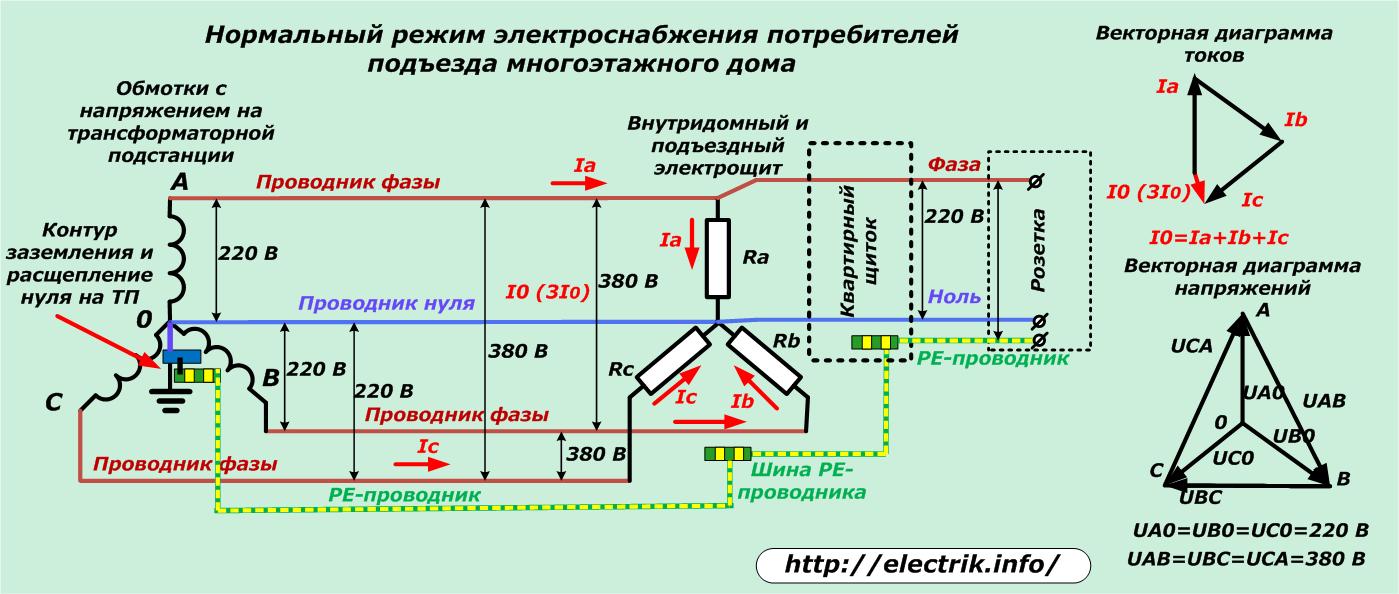

Zaťaženia v tejto schéme sú rovnomerne rozložené kvôli skutočnosti, že na každom poschodí a stúpačkách je urobené zapojenie a pripojenie určitých bytových štítov k špecifickým 220 voltovým vedeniam v prístupovom rozvádzači.
Systém napätia dodávaného do domu a na verandu je jednotná „hviezda“, ktorá opakuje všetky vektorové charakteristiky TP.
Ak sú v byte vypnuté všetky elektrické spotrebiče a v zásuvkách nie sú žiadni spotrebitelia a je pripojené napätie k tieneniu, prúd v tomto obvode nebude pretekať.
Súčet prúdov trojfázovej siete sa pripočítava podľa zákonov vektorovej grafiky do neutrálneho vodiča, vracajúc sa k vinutiu transformačnej stanice s hodnotou IO, alebo ako sa nazýva aj 3I0.
Je to funkčný, optimálny a overený po mnoho rokov systém napájania. Ale aj v ňom sa môžu vyskytnúť poruchy a poruchy, rovnako ako v akomkoľvek technickom zariadení. Najčastejšie sú spojené s nekvalitnými kontaktnými pripojeniami alebo úplným prerušením vodičov na rôznych miestach obvodu.
Čo je sprevádzané prerušením drôtu v nule alebo vo fáze
Nie je ťažké odtrhnúť alebo jednoducho zabudnúť pripojiť vodič k nejakému zariadeniu v byte. K takýmto prípadom dochádza tak často ako pri horení kovových vodičov so slabým elektrickým kontaktom a zvýšeným zaťažením.
Ak dôjde k strate spojenia ktoréhokoľvek napájacieho prijímača s bytovým štítom vo vnútri vodičov bytu, toto zariadenie nebude fungovať. A vôbec nie je dôležité, čo je rozbité: reťazec nuly alebo fázy.

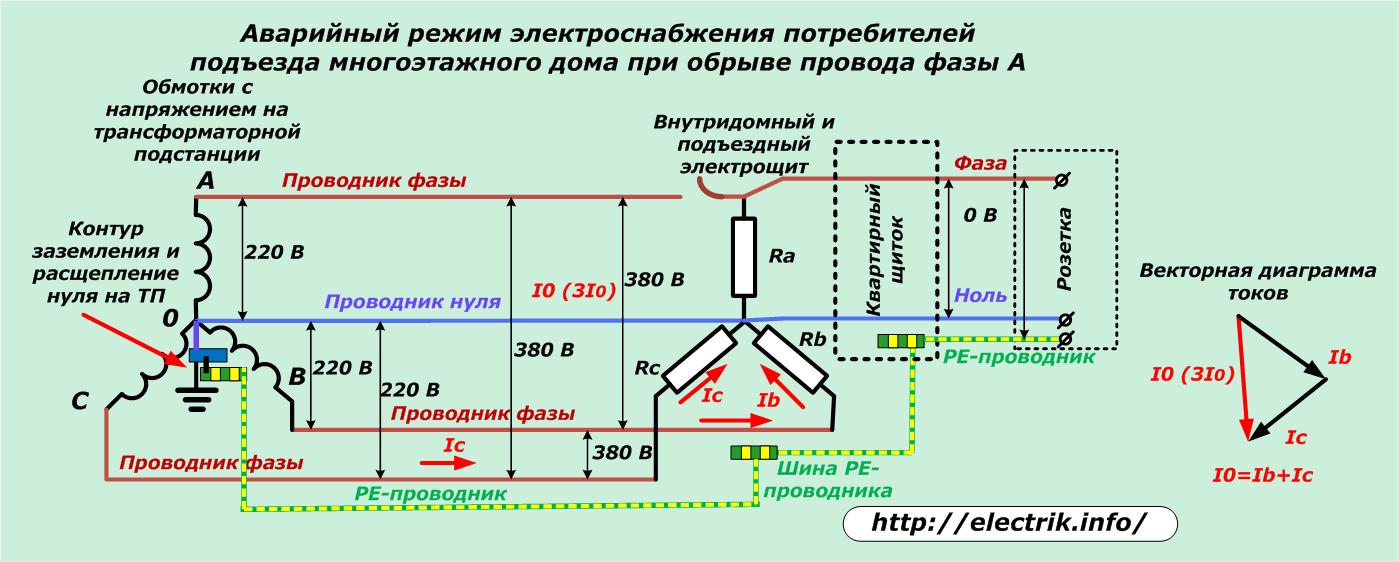

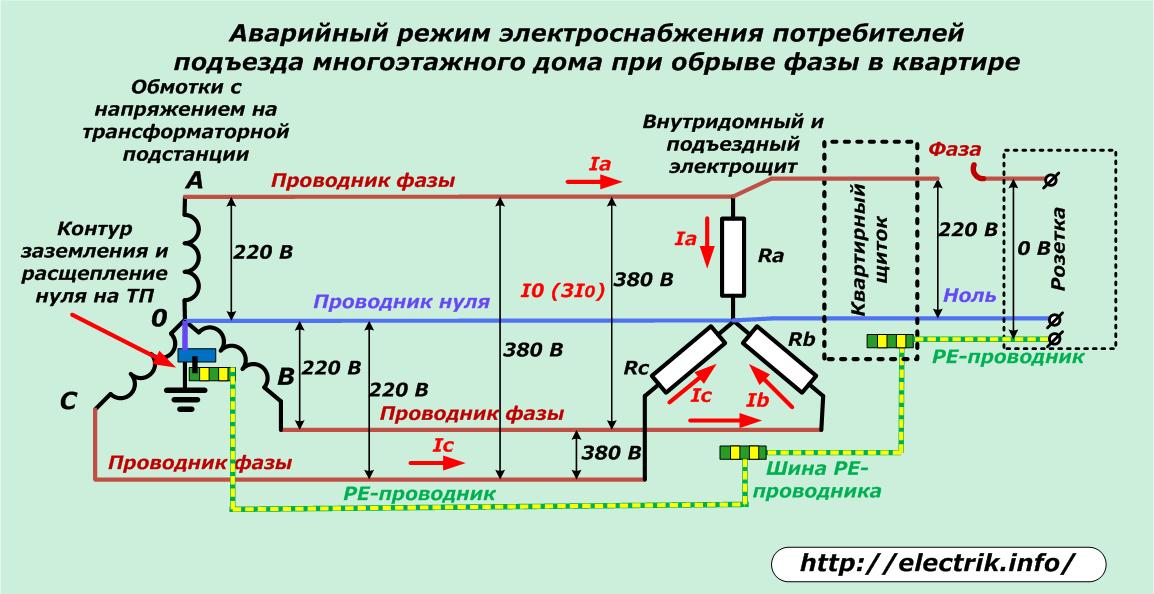

Rovnaký obrázok sa prejavuje v prípade, že dôjde k prerušeniu vodiča ktorejkoľvek fázy, ktorá napája vnútorný alebo prístupový elektrický rozvádzač. Všetky byty pripojené k tejto linke majú poruchu, ktorá prestala dostávať elektrinu.
Navyše v ďalších dvoch reťazcoch budú všetky elektrické spotrebiče fungovať normálne a prúd pracujúceho neutrálneho vodiča 10 sa sčítava z dvoch zvyšných komponentov a bude zodpovedať ich hodnote.
Ako vidíte, všetky uvedené prerušenia vodičov sú spojené s výpadkom napájania z bytu. Nespôsobujú poškodenie domácich spotrebičov. Najnebezpečnejšia situácia nastane, keď spojenie medzi uzemňovacím obvodom transformátorovej stanice a stredom záťažového pripojenia domu alebo vstupného elektrického rozvádzača zmizne.
Táto situácia môže nastať z rôznych dôvodov, ale najčastejšie sa prejavuje počas práce tímov elektrikárov, ktorí vlastnia susednú špecialitu ochutnávateľov ...

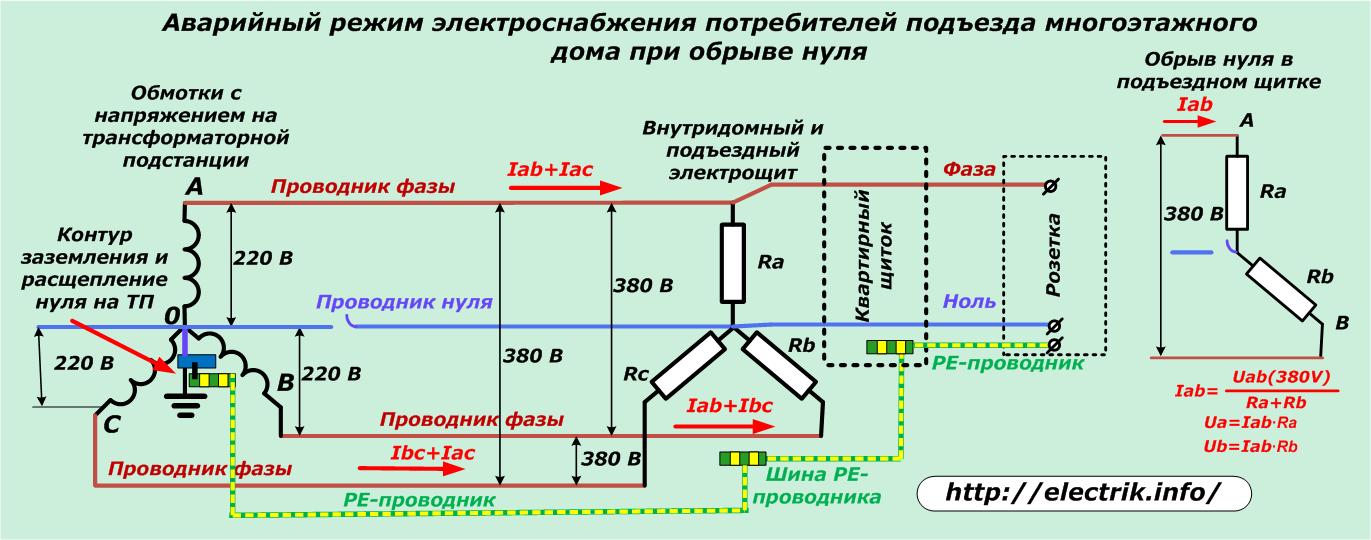

V tomto prípade cesta prechodu prúdov pozdĺž pracovnej nuly k uzemňovacej slučke (A0, B0, C0) zmizne. Začínajú sa pohybovať po vonkajších obvodoch AB, AC, CA, na ktoré je pripojené celkové napätie 380 voltov.
Na pravej strane obrázku je znázornené, že súčasný IAB sa objavil, keď bolo sieťové napätie pripojené k záťaži Ra a Rv dvoch apartmánov pripojených k sérii. V tejto situácii môže jeden majiteľ ekonomicky vypnúť všetky elektrické spotrebiče a druhý - maximálne ich používať.
V dôsledku Ohmovho zákona U = I ∙ R sa na jednom bytovom paneli môže objaviť veľmi malá hodnota napätia a na druhom by mala byť takmer lineárna hodnota 380 voltov. Spôsobí to poškodenie izolácie, prevádzku elektrického zariadenia pri mimovrhových prúdoch, zvýšené zahrievanie a poruchy.
Aby sa tomu zabránilo, existuje ochrana pred zvýšeným napätím, ktoré je namontované vo vnútri bytu alebo drahými elektrospotrebičmi: chladničky, mrazničky a podobné zariadenia svetoznámych výrobcov.
Ako určiť nulu a fázu v domácom zapojení
V prípade poruchy v elektrickej sieti domáci majstri najčastejšie používajú lacný čínsky skrutkovač ukazovateľa napätia, ktorý je zobrazený v hornej časti obrázka.
Funguje na princípe priechodu kapacitného prúdu cez telo operátora. Preto sú vnútri dielektrického krytu umiestnené:
-
holý hrot vo forme skrutkovača na pripojenie k fázovému potenciálu;
-
rezistor obmedzujúci prúd, ktorý znižuje amplitúdu prechádzajúceho prúdu na bezpečnú hodnotu;
-
neónová žiarovka, ktorej žiara počas toku prúdu naznačuje prítomnosť fázového potenciálu v testovacej oblasti;
-
kontaktná oblasť na vytvorenie prúdového obvodu cez ľudské telo do potenciálu Zeme.
Kvalifikovaní elektrikári používajú drahšie multifunkčné ukazovatele vo forme skrutkovačov s LED diódou na kontrolu prítomnosti fázy, ktorej žiara je riadená tranzistorovým obvodom napájaným dvoma zabudovanými batériami, ktoré vytvárajú napätie 3 volty.
Takéto ukazovatele sú schopné okrem určenia fázového potenciálu vykonávať aj ďalšie úlohy. Nemajú kontaktnú plochu, ktorej je potrebné sa pri meraní dotýkať. Viac informácií o usporiadaní rôznych indikátorov skrutkovača a ich práci nájdete tu: Ukazovatele napätia a ukazovatele.
Metóda kontroly prítomnosti a neprítomnosti napätia v zásuvkách bežnej zásuvky s jednoduchým indikátorom je uvedená na fotografiách nižšie.
Ľavý obrázok jasne ukazuje, že žiara kontrolky za denného svetla je zle viditeľná, preto si pri práci vyžaduje zvýšenú pozornosť.
Kontakt, na ktorom sa indikátor rozsvieti, je fázou. Pri pracovnej a ochrannej nule by neónová žiarovka nemala svietiť. Akákoľvek spätná činnosť indikátora indikuje poruchu v schéme zapojenia.
Pri obsluhe takého skrutkovača je potrebné venovať pozornosť integrite izolácie a nedotýkať sa exponovanej svorky ukazovateľa, ktorý je pod napätím.
Nasledujúce fotografie ukazujú spôsob stanovenia napätia v tej istej zásuvke pomocou starého testera, ktorý pracuje v režime voltmetra.
Šípka ukazuje:
-
220 voltov medzi fázou a prevádzkovou nulou;
-
nedostatok potenciálneho rozdielu medzi pracovnou a ochrannou nulou;
-
nedostatok napätia medzi fázou a ochrannou nulou.
Posledný uvedený prípad je výnimkou. Šípka v normálnom obvode by mala tiež ukazovať napätie 220 voltov. Nie je to však v našom vývode z toho dôvodu, že budova starej budovy ešte neprošla fázou rekonštrukcie elektrických rozvodov a prenajímateľ, ktorý dokončil poslednú opravu, vykonal elektroinštaláciu vo svojich priestoroch, ale nepripojil ju k uzemňovacím kontaktom zásuviek a PE-busu. štít krytu vodiča.
Táto operácia sa vykoná po prevode budovy zo systému TN-C do systému TN-C-S. Po jeho dokončení bude ihla voltmetra v polohe označenej červenou čiarou, čo znamená 220 voltov.
Niekoľko spôsobov, ako určiť fázové a neutrálne vodiče: Ako nájsť fázu a nulu
Funkcie riešenia problémov
Jednoduché určenie prítomnosti alebo neprítomnosti napätia nie vždy presne určuje stav obvodu. Prítomnosť rôznych pozícií prepínačov môže viesť kapitána na scestie. Napríklad na obrázku nižšie je uvedený typický prípad, keď v bode „K“ nie je napätie, keď je spínač vypnutý na fázovom drôte žiarovky, a to aj v prípade pracovného obvodu.
Preto by sa pri vykonávaní meraní a odstraňovaní problémov mali starostlivo analyzovať všetky možné prípady.
Tu je uvedený príklad postupného odstraňovania porúch v nečinnom lustru pomocou indikátorového skrutkovača:Čo robiť, ak luster nefunguje
