Aké sú vianočné svetlá
Novoročné sviatky prichádzajú ako vždy nečakane a prinášajú so sebou veľa príjemných problémov. Je na čase zamyslieť sa nad darčekmi, predovšetkým pre deti, pre dospelých, aby postavili stôl, vyzdvihli dobrú hudbu a nezabudli dať vianočný stromček, ktorý by sa mal obliecť, aby sa hostia bavili a príjemne. A prvou vecou, ktorá visí na strome, sú samozrejme girlandy vianočných stromčekov. Všetky ostatné hračky sa spravidla zavesia za girlandami. Ďalej budeme hovoriť o zariadení rôznych vianočných veniec - starých a moderných.
V dávnych dobách, keď neexistovala elektrina a oslavoval sa Nový rok, sa na vianočný stromček rozsvietili špeciálne novoročné sviečky. Táto dekorácia predstavovala veľmi nebezpečenstvo požiaru. Ale tieto časy už pominuli, všetci začali používať elektrické girlandy.
Boli to obyčajné malé žiarovky z baterky alebo z podsvietenia stupnice v rádiovom prijímači, zapojené do série. Z týchto žiaroviek tvorili girlandy nadšenci hlavne vlastnými rukami. Zobrali si iba spájku, ktorá samozrejme vedela, ako ju používať, vzala si drôt a žiarovky a po chvíli už vianočný veniec visel na strome.
O niečo neskôr sa novoročné girlandy začali vyrábať priemyselne. Boli použité malé objímky pre žiarovky a farebné odtiene rôznych tvarov. Odtiene boli niekedy priehľadné a samotné lampy boli maľované.
Blinkre a blinkre
Ale pokojne pozeranie na žiariacu vianočnú girlandu je trochu nešťastné, chcem, aby sa duša rozvinula. Zdá sa, že to uľahčuje nejaké blikanie venca. Vo všeobecnosti blikajúci veniec láka svojou krásou a dokonca aj očakávaním nejakého zázraku alebo prekvapenia. Ak existuje niekoľko vence, je možné získať rôzne svetelné efekty, napríklad oheň, tieň, dvojča a trojica, ako aj mnoho ďalších zaujímavých efektov.
Akonáhle takéto návrhy vyvinuli rádioamatéri, tieto schémy boli uverejnené v amatérskych časopisoch, spravidla v novembrových číslach. Tieto časopisy však za podmienok socialistického zlého hospodárenia prišli neskoro takmer celý mesiac, takže do nového roka by sa dalo vyrobiť iba minulý rok.
Ako základňa prvkov boli použité mikroobvody malého stupňa integrácie, predovšetkým K155 a K561 a ich odrody. Ako príklad môžeme uviesť schému z časopisu „Radio“ č. 11 z roku 2002.
V tomto časopise autor I. Potachin publikoval niekoľko schém na spravovanie girlandy naraz. Najzaujímavejšia schéma sa nazýva „Hudobné girlandy“.
Základom obvodu je čítač DD2 typu K561IE16, ktorý pomocou klávesov na čipe DD3 a tranzistorov VT4 ... VT7 riadi štyri LED girlandy. Najzaujímavejšie je, že ako hlavný oscilátor sa používa hudobný syntetizačný čip UMS8-01. Takéto mikroobvody sa používali raz na vyjadrenie detských hračiek a hudobných hovorov: jednoducho hrali melódie v nich zaznamenané.
V tomto obvode sa teda výstupný zvukový signál používa aj na počítadlo hodín. Dá sa len hádať, ako budú vyzerať obrázky generované LED na pozadí tohto zvuku. Hudba samozrejme znie aj cez reproduktor.
Ďalej v tom istom časopise, v tom istom článku, bolo publikovaných niekoľko okruhov toho istého autora, ale už používajú blikajúce LED. Tu sú výpočty LED girlandy.

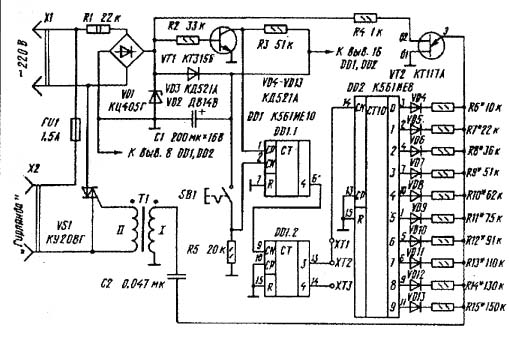

V časopise "Radio" č. 11 z roku 1995 bola schéma A. Chumakova zverejnená pod názvom "Automatická riadiaca jednotka pre veniec". Okruh zabezpečuje striedavé plynulé zapaľovanie a tlmenie veniec rýchlosťou stanovenou riadiacou jednotkou. Schéma zariadenia je zobrazená na obrázku 1.
Obrázok 1. Schéma automatickej riadiacej jednotky pre veniec
Ak sa pozriete pozorne, obvod predstavuje regulátor triakového výkonu vyrobený na dvojpásmovom tranzistore KT117A. Iba rýchlosť nabíjania kondenzátora sa nemení manuálne pomocou variabilného odporu, ale prepínaním jednotlivých rezistorov pomocou počítadla - dekodéra K561IE8. Na porovnanie je na obrázku 2 znázornená schéma regulátora fázového výkonu s použitím dvoj bázového tranzistora KT117.
Obrázok 2Schéma obvodu výkonovej fázy
Správa mikrokontroléra novoročného vence
Keď sa štruktúry na mikrokontroléroch objavili v amatérskej rozhlasovej kreativite, začali sa vyvíjať aj vianočné blikače alebo, ako sa to s úctou nazýva „automaty svetelných efektov“. na mikrokontroléroch. Najexotickejší dizajn bol uverejnený v časopise Radio 11. 11. 2012, s. 37, s názvom „Mobilný telefón vedie vianočný veniec“, od A. Pakhomova.
Základom návrhu bola doska z vadnej čínskej vence. Autor píše, že ho priťahovala originalita výstupnej fázy ovládaná priamo z MK. Spomína si na tie blikajúce svetlá, ktoré boli postavené na mikroobvodoch série K155, výkonných tyristoroch KU202 (tam jednoducho neboli iní), a ako celok by ste na takúto žiarovku mohli dať vianočný stromček.

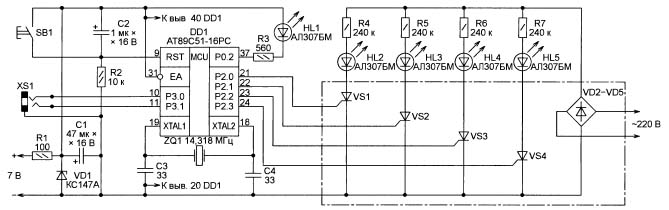

A tu stačilo zmeniť ovládač na chybnej doske, napísať program so svetelnými efektmi a doplniť ho nejakým ovládacím panelom. Týmto diaľkovým ovládaním bol starý telefón Siemens C60 ležiaci okolo nečinnosti. Ako manažér bol použitý mikrokontrolér AT89C51. To, čo z toho vyplynulo, je znázornené na obrázku 3.
Obrázok 3. Schéma riadenia mikrokontroléra pre novoročný veniec (kliknutím na obrázok ho zväčšíte)
Aj keď je tento ovládač už zastaraný a zastaraný, je jedným z najlepších vývojov spoločnosti Intel, neskôr vyrábaných spoločnosťou Atmel. Dizajn na tomto MK nikdy visí, nepotrebuje strážneho psa. Veliteľský systém je taký dobrý, že sa stále nezmenil, a to aj napriek objaveniu sa nových modelov rodiny MSC-51.
Jednoduchý blikač LED
O niečo vyššia ako článok A. Pakhomova v tom istom časopise "Radio" č. 11, 2012, článok I. Nechaev "Z detailov CFL. LED blikač na vianočnú hračku. ““ Obvod je vyrobený na trojfarebnej LED a troch symetrických dinatorov DB-3 „extrahovaných“ z chybných dosiek úsporné žiarivky.
Obrázok 4. Schéma jednoduchého LED vianočného veniec
Každý kanál trojfarebnej LED je riadený svojím relaxačným generátorom, zostaveným na DB-3. Funkciu obvodu považujte za príklad jedného kanála, napríklad červeného.
Kondenzátor Cl sa nabíja cez rezistor R3 z usmerňovača R1, VD1 na poruchové napätie dynistora VS1 (32V). Hneď ako sa dinistor otvorí, kondenzátor C1 sa vybije cez červený prvok trojfarebnej LED, rezistora R4 a dinistora VS1. Ďalej sa cyklus opakuje.
Červené, zelené a modré prvky trojfarebnej LED majú svoje vlastné generátory a fungujú nezávisle od seba. Súčasne je frekvencia každého generátora odlišná od ostatných, preto sa vyskytujú záblesky s inou periódou. Dizajn je umiestnený v priehľadnom puzdre a môže sa použiť napríklad ako top vianočný stromček. Ak do obvodu pridáte bielu LED HL2, na bielom pozadí sa objavia farebné záblesky.
Bolo by možné uviesť oveľa viac popisov vzorov domácich amatérskych rozhlasových fanúšikov starých alebo nových, dobrých alebo zlých, všetky však boli vyhotovené takmer v jednom vyhotovení. Moderné obchody sú úplne ohromené elektronikou vyrobenou v Číne. Dokonca aj novoročné girlandy a tie sú Číňania, okrem toho, že sú teraz bezcenné. Pozrime sa, čo sa skrýva vo vnútri.
Ovládač čínskeho novoročného veniec
Navonok všetko vyzerá veľmi jednoducho. Vyjde malá plastová krabička s jedným tlačidlom, ktorá obsahuje napájací kábel so zástrčkou a štyri girlandy.Keď zapnete girlandu, okamžite začnú postupne zobrazovať všetky svetelné efekty. Existuje 8 z týchto efektov, ako naznačujú titulky pod tlačidlom. Jediným stlačením tlačidla môžete jednoducho prepnúť priamo na požadovaný svetelný obraz.

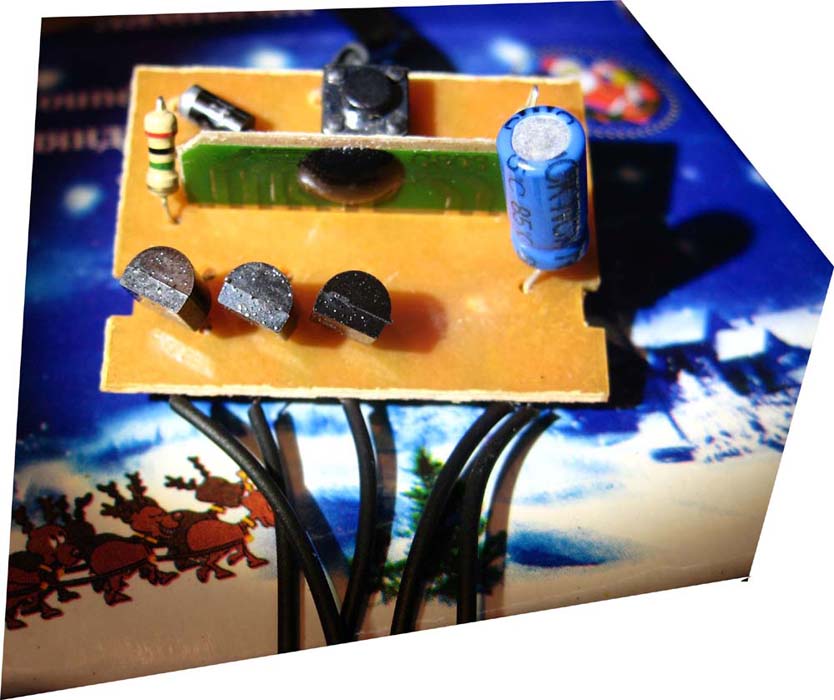

Ak otvoríte krabicu, všetko vo vnútri je tiež celkom jednoduché, ako je znázornené na obrázku 5.
Obrázok 5
Tu môžete zvážiť všetky podrobnosti. Mikrokontrolér je, ako vždy, vyrobený vo forme kvapky čiernej zlúčeniny, v blízkosti ovládacieho tlačidla, elektrolytický kondenzátor, jedna dióda a tri výstupné tyristory.
Na doske je miesto pre štvrtý tyristor a ak ho spájate, získate ďalší ďalší kanál. V kontroléri je tento kanál spravidla tiež blikaný. Len naši čínski priatelia zachránili jeden tyristor. Tí, ktorí otvorili takéto kontrolné jednotky, zabezpečujú, že v niektorých škatuliach sú zapečatení iba dvaja tyristári. Ekonomika musí byť ekonomická! Náš stále sovietsky slogan.
Napriek takejto malej veľkosti majú tyristory PCR406 reverzné napätie 400 V a dopredný prúd 0,8 A. Ak predpokladáme, že záťaž spotrebúva iba 25% prúdu, potom pri napätí 220 V môžete prepnúť výkon 220 * 0,2 = 44 (W).

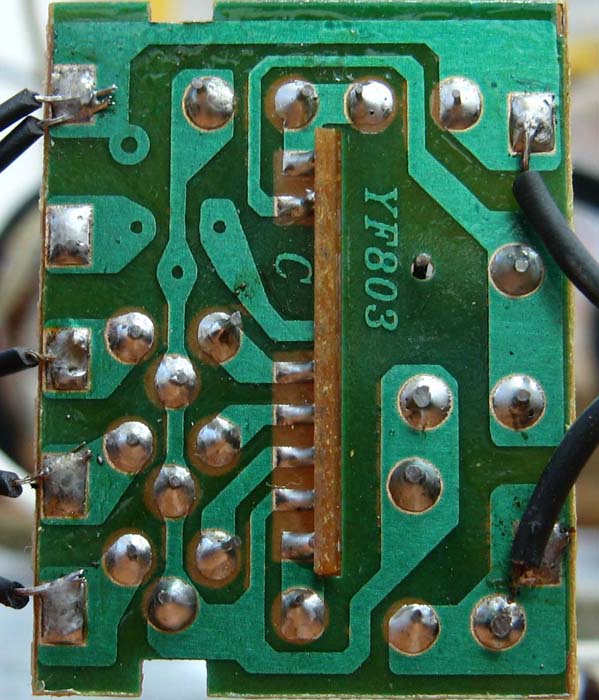

Obrázok 6 zobrazuje tlačené zapojenie, podľa ktorého môžete načrtnúť schému zapojenia, ktorá bola vykonaná opakovane. Tu vidíte diery pre štvrtý tyristor, len ten, ktorý bol uložený.
Obrázok 6

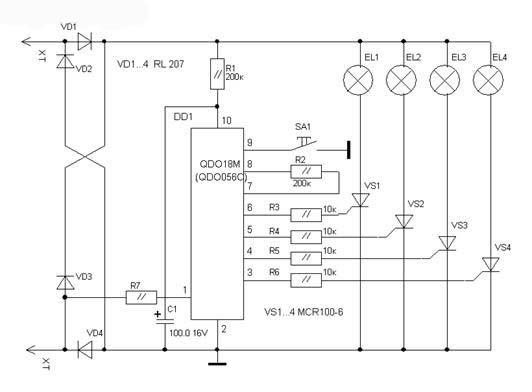

Úspory ovplyvnili aj diódový most: namiesto štyroch diód sa na tejto doske používa iba jedna. A všetko ostatné zodpovedá obvodu znázornenému na obrázku 7.
Obrázok 7
Sieťové napätie je usmerňované diódovým mostíkom VD1 ... VD4 a cez zhášací odpor R1 je privádzané na 10. výstup mikrokontroléra. Na vyhladenie zvlnenia usmerneného napätia je tu tiež pripojený elektrolytický kondenzátor C1. Súčasná spotreba mikrokontroléra je veľmi malá, preto sa Číňania v budúcnosti namiesto mosta štyroch diód rozhodli urobiť jednu.
Malá poznámka o zvýšení spoľahlivosti celého obvodu ako celku. Ak sa zenerova dióda so stabilizačným napätím 9 ... 12 V spájkuje paralelne s kondenzátorom C1, pravdepodobnosť zlyhania mikrokontroléra alebo jednoducho výbuchu tyristora sa výrazne zníži.
Osobitná pozornosť si zaslúži rezistor R7 pripojený k pin 1 mikrokontroléra priamo zo sieťového vodiča. Toto sa vykonáva na synchronizáciu so sieťou, aby sa fázovo riadilo napájanie. To je presne to, čo funguje, keď sa girlandové svetlá rozsvietia alebo zhasnú.
Na pravej strane mikrokontroléra sú riadiace výstupy tyristora a ovládacie tlačidlo, ktoré bolo opísané vyššie. Tyristory sa zapnú v okamihu, keď sa na príslušnom výstupe MK objaví vysoká úroveň, potom sa rozsvieti príslušná girlanda.

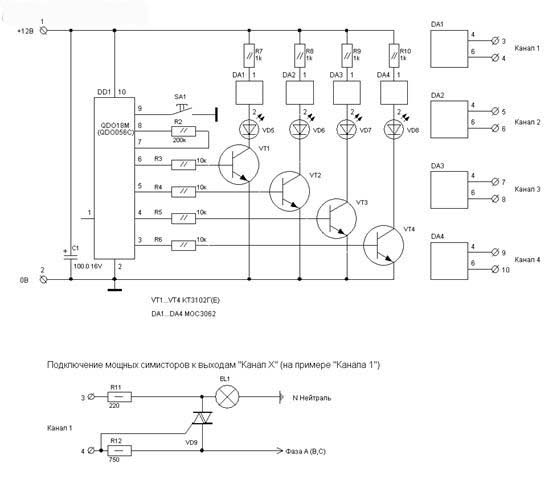

Niekedy sú potrebné novoročné girlandy s vysokým výkonom od niekoľko stoviek wattov a viac. V tomto prípade možno uvažovaný obvod použiť ako „mozog“, stačí ho jednoducho doplniť výkonnými triac kľúčmi. Ako to urobiť, je znázornené na obrázku 8.
Obrázok 8. Schéma silvestrovského venca s veľkou silou (kliknutím na obrázok ho zväčšíte)
Tu by ste mali venovať pozornosť skutočnosti, že napájanie MK sa vykonáva zo samostatného zdroja galvanicky izolovaného od siete.
LED svetlá
Používajú rovnaký ovládač s jedným tlačidlom, rovnaké tyristory, ale namiesto žiaroviek sú girlandy zložené z LED v troch alebo štyroch farbách. Každá girlanda obsahuje najmenej 20 diód LED s odpormi obmedzujúcimi prúd.
Dizajn takejto girlandy je navyše iba čínskym tajomstvom: v prvej polovici girlandy sa na každú LED pripojí odpor a zvyšných desať kusov sa jednoducho zapojí do série. Opäť ušetríte desať rezistorov.
Tento dizajn možno zrejme vysvetliť výrobnou technológiou. Napríklad na jednej línii zbierajú prvú polovicu, ktorá je s odpormi, a na druhej línii bez odporov.Potom zostáva len spojiť dve polovice do jednej. Ale to je iba hunta.
Dúfame, že všetko je v poriadku s vami, aspoň s novoročnými girlandami. Preto vyzdobte vianočný stromček, prikryte slávnostný stôl, pozvite hostí, oslávte Nový rok. Šťastný Nový Rok, kamaráti, priatelia, páni! Takto sa vám viac páči.
Pozri tiež túto tému:Tipy na opravu vencov čínskeho Nového roka
Boris Aladyshkin
