Schéma zapojenia v garáži: konštrukčné a inštalačné vlastnosti

Ľudia stavajú budovy hlavne na dva účely: na bývanie alebo na riešenie technických problémov. Pri vytváraní systému napájania v týchto miestnostiach sa osobitná pozornosť venuje spoľahlivosti a bezpečnej prevádzke zariadenia.

V obytných budovách sa veľká pozornosť venuje návrhu miestností. Elektrické káble v nich sa zvyčajne skrývajú vo vnútri stien alebo sa vytvárajú otvoreným spôsobom z exkluzívnych drahých komponentov, ktoré zdôrazňujú individuálny štýl majiteľa.

Budovy pre technické potreby, ku ktorým garáž patrí, sú spravidla navrhnuté s jednoduchým a otvoreným schémom zapojenia. Skrytie vo vnútri stien nedáva veľký zmysel: ľahšie sa udržiava a upravuje.

Druhy napätia

Pre prevažnú väčšinu garáží, ktoré obsahujú jedno alebo dve autá, sa používa jednofázové napájanie 220 voltov priemyselnej frekvencie. Stačí vytvoriť pracovné osvetlenie a skupinu zásuviek pre použitie elektrifikovaných nástrojov, nabíjačiek alebo nosných rakiet.

Trojfázové napätie 380 voltov má zmysel pripojiť sa do garáží s veľkým počtom automobilov, keď je potrebné použiť elektrické kotly, obrábacie stroje s asynchrónnymi elektromotormi, zváracie zariadenia.

Ako vytvoriť projekt

Budúce pohodlie pri používaní elektriny, jej spotrebu elektriny a základy bezpečnosti v garáži je potrebné vopred premyslieť. Konečné rozhodnutie je vypracované v papierovej podobe. Pomôže to mať na pamäti všetky nápady, vypočítať potrebné materiálne zdroje, posúdiť ich hodnotu.

Na tento účel sa zostaví celkový plán garáže v mierke označujúcej umiestnenie hlavných stavebných prvkov a náčrtov každej steny, podlahy a stropu.

Potom je uvedený, označuje:

• veľkosť;

• miesto inštalácie vstupného štítu;

• súradnice elektrických bodov: svetlá, vypínače a zásuvky.

Optimálne trasy na uloženie káblov k elektrickým bodom sú nakreslené zo vstupného panelu, berúc do úvahy miesta ich prechodu cez steny a iné stavebné konštrukcie. Náčrt pomôže určiť počet spojovacích skriniek potrebných na pripojenie prepínačov k zariadeniam a zásuvkám.

Potom sa označenie elektrických bodov prevedie na stavebné konštrukcie a súčasne sa vykreslia trasy vodičov a káblov.

Projekt by mal brať do úvahy spôsob dodávky elektrickej energie do EÚ otvárací štít od napájacieho vedenia, berúc do úvahy umiestnenie samotnej garáže. Koniec koncov, môže byť umiestnený v:

• garážové družstvo, ktoré už má svoju vlastnú trafostanicu s rozvetveným silovým obvodom;

• v blízkosti súkromného domu alebo chaty s elektrickou energiou;

• samostatne, keď musíte položiť nadzemné alebo káblové vedenie.

Tieto funkcie môžu výrazne ovplyvniť množstvo práce so zapojením napájania.

Vo fáze projektu by sa mali brať do úvahy otázky bezpečnosti týkajúce sa ochrany pred bleskom, núdzové situácie na napájacom vedení, potreba používať individuálnu zemnú slučku budovy.

Zloženie schémy zapojenia v garáži

Hlavné komponenty:

• doska na distribúciu vstupného výkonu;

• meracie zariadenia, ochrany, automatizácia;

• káble a drôty;

• osvetľovacie zariadenia a vypínače;

• skupina zásuvky.

V niektorých prípadoch je možné vykurovacie systémy a ďalšie zariadenia doplniť.

Príkon

Elektrická energia je pripojená k garážovému okruhu pomocou špeciálneho štítu. V niektorých prípadoch je umiestnený na vonkajšej strane.

Najčastejšie sa však otvárací štít po výstavbe stien a kostra strechy inštaluje vo vnútri budovy na začiatku výstavby.

Jeho miesto sa zvyčajne volí blízko predných dverí alebo brány. Po opustení garáže je pohodlnejšie a bezpečnejšie vypnúť napájanie, keď nie je potrebné používať elektrinu.

Vstupný štít by sa mal zvoliť s možnosťou:

• pohodlie použitia;

• obmedzenia prístupu nepovolaných osôb k elektrickým zariadeniam;

• kapacita potrebných ochranných prvkov a rozvádzačov.

S umiestnením garáže vo všeobecnom družstve je potrebné platiť za elektrinu na individuálnom merači, Je tiež umiestnený v otváracom rozvádzači.

Konečná podoba vstupného štítu môže byť vyrobená nezávisle od kovu alebo kúpiť v obchode hotový továrenský model.

Ochranné zariadenia

Vo vnútri garáže so schémou zapojenia sa môžu vyskytnúť rôzne núdzové situácie. Dôsledky ich deštruktívnych aktivít sú navrhnuté tak, aby zabránili:

• ističe;

• RCD a difavtomatika;

• zvodiče prepätia;

• relé na monitorovanie napätia;

• izolačné transformátory typu down-down.

Majitelia garáží zvyčajne používajú iba automatickú ochranu a iné zariadenia podľa vlastného uváženia opustia. Takéto rozhodnutie je v mnohých prípadoch ekonomicky opodstatnené, ale nie vo všetkých ...

Ističe

Sú nevyhnutným prvkom, ktorý zabraňuje účinkom preťaženia a skratu v modernej schéme zapojenia garáže.

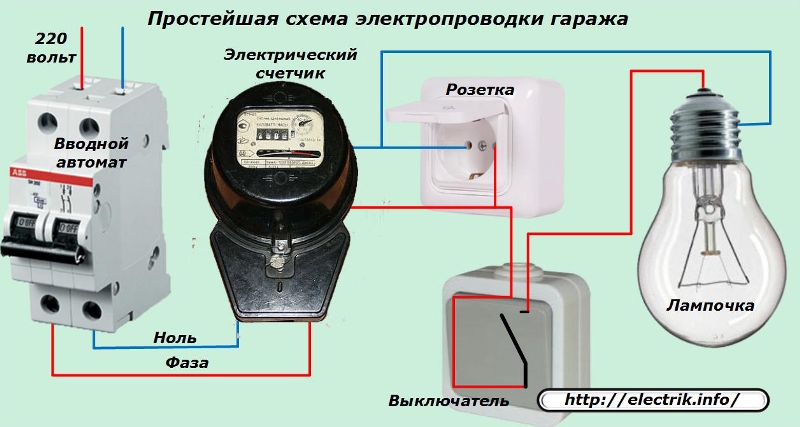

Úvodný stroj je umiestnený vo vnútri úvodnej dosky pred elektromerom. Ak použijete zjednodušenú schému zapojenia „starého otca“ pozostávajúcu z jedinej žiarovky umiestnenej v strede stropu az jedinej zásuvky, ktorá sa príležitostne používa na pripojenie nosiča, v zásade nie sú potrebné žiadne ďalšie ističe.

Pre moderné podmienky to však zjavne nestačí. Vzhľadom na zvýšený počet odberateľov elektrickej energie: nabíjačky a štartovacie zariadenia, elektrifikované nástroje, vykurovacie a osvetľovacie systémy, sú zoskupené podľa plánu a napájané rôznymi ističmi vybranými podľa zaťaženia. Všetky tieto stroje sú umiestnené za meračom.

UZO a difavtomatika

Ich účel: chrániť majiteľa garáže pred zvodovým prúdom vznikajúcim pri náhodne poškodenej izolácii obvodu.

Tento problém sa stáva obzvlášť dôležitým pri práci v inšpekčnej jame a suteréne garáže s elektrickými spotrebičmi a zariadeniami, kde sa vytvára zvýšená vlhkosť.

Prepäťové ochrany

Ak je garáž poháňaná nadzemným elektrickým vedením, potom sa do nej môže počas búrky dostať blesk. Jeho potenciál čiastočne zhasnú zvodiče zvodiča, ale zvyšková hodnota je schopná doraziť do elektrického vedenia garáže prostredníctvom samostatného vysokonapäťového impulzu cez elektrické vedenie.

V tejto situácii zvodiče prepätia chránia elektrický obvod pred zvýšeným potenciálom a odvádzajú ho do zemského okruhu. Inštalujú sa za úvodným strojom, ale pred pultom, aby sa zabezpečila jeho ochrana.

Aby sa predišlo takejto nehode, keď na vstupnom tienidle nie sú namontované zvodiče prepätia, skúsení vlastníci jednoducho vypnú vstupné ističe alebo ističe, keď sa blíži búrka. Je to vhodné?

Relé na kontrolu napätia

V garážnych družstvách sa obvykle stretáva veľa remeselníkov a remeselníkov, ako aj tí, ktorí sa pozerajú na svoju sebavedomú prácu a nezávisle opakujú svoje činy. Neoprávnené pokusy o opakovaný pokus často spôsobujú poruchy elektrického obvodu.

V takýchto situáciách sa najčastejšie vyskytuje nulové ukončenie trojfázového napájacieho obvodu. Pre spotrebiteľov sa prejavuje zvýšeným napätím, z ktorého vyhoria žiarovky a pracujúce elektrické motory.

V prípade takejto poruchy relé na reguláciu napätia automaticky odpojí obvod a zabráni poruchám pripojeného zariadenia.

Moderné ističe zvyškového prúdu, difavtomata, zvodiče prepätia a ILV sa vyrábajú v kompaktnom modulárnom prevedení. Sú namontované na zábradlí v otváracom rozvádzači zaberajte vo vnútri málo miesta.

Ale ani túto výhodu ignorujú mnohí majitelia, ktorí v garáži s jedným ističom vytvárajú pomerne jednoduchý diagram zapojenia.

Izolačné transformátory typu down-down

Práce v inšpekčnej jame a suteréne sa vykonávajú v podmienkach vysokej vlhkosti, je to nebezpečné. V prípade elektrických spotrebičov vrátane osvetľovacích žiaroviek sa odporúča použiť napätie znížené na 36 voltov alebo menej.

Táto funkcia je priradená izolačné transformátory, Zvyšujú elektrickú bezpečnosť, vylučujú možnosť úrazu elektrickým prúdom.

Káble a vodiče

Pri výbere konštrukcie pre garáž by ste mali venovať pozornosť vlastnostiam izolačnej vrstvy, aby odolali otvorenému ohňu, ku ktorému môže dôjsť pri skrate alebo vznietení horľavých kvapalín.

Káble vystavené horeniu predstavujú vážne nebezpečenstvo. Musí byť umiestnený v krabiciach alebo potrubiach, ktoré bránia vzniku požiaru.

Aby sa týmto spôsobom nekomplikovala inštalácia elektrického vedenia, je ľahšie zvoliť značky káblov s nehorľavou izolačnou vrstvou, ktorá je na konci typového označenia označená napríklad indexom „ng“, VVGng.

Venujte pozornosť aj:

• prierez jadra a jeho kovu, ovplyvňujúci výber menovitého zaťaženia (je lepšie odmietnuť hliník);

• dielektrická pevnosť izolačnej vrstvy, jej súlad s triedou použitého napätia.

Osvetlenie a vypínače

Osvetlenie garáže je napájané z jednotlivých ističov. Je lepšie rozdeliť ho na:

• všeobecne pokrývajúce celú plochu miestnosti svetlom;

• miestne - pre konkrétne pracovisko.

Všeobecné osvetlenie garáže je celkom dobre tvorené priemyselnými žiarivkami a spínač pre ne je vhodne umiestnený pri vchode.

Miestne osvetlenie možno rozdeliť podľa napätia:

• pravidelných 220 voltov pre bežné použitie;

• znížené pomocou separačného transformátora - na nebezpečných miestach.

Spínače pre miestne osvetlenie sa nachádzajú v blízkosti pracoviska, ale nie vo vnútri kontrolnej jamy a suterénu, ale pri vchode.

Dbajte na konštrukciu krytu žiarovky v nebezpečnej zóne. Podľa podmienok ochrany proti vniknutiu cudzích predmetov a vlhkosti musí spĺňať normu IP65. Okuliare sú najlepšie chránené kovovým pletivom pred náhodným mechanickým poškodením.

Power Outlet Group

Elektrické spotrebiče sú lepšie rozdelené do skupín podľa výkonu a účelu. Energeticky náročné spotrebiče z vykurovacích zariadení, zvárania. Odpaľovacie zariadenia by mali byť spojené prostredníctvom samostatnej ochrany prostredníctvom vlastnej ochrany.

Pre prenosné elektrifikované nástroje sú zásuvky rovnomerne rozmiestnené po celom obvode garáže. Sú vhodne umiestnené do výšky na úrovni pracovných stojanov.

Uzamykateľné ochranné kryty na puzdre bránia kontaktu s náhodnými predmetmi, vylučujú skraty. Odteraz sa odmieta využívanie schém dodávok energie systémom TN-C, potom by sa všetky zásuvky mali okamžite kúpiť a nainštalovať s ochranným tretím kontaktom, na ktorý sa prepne vodič PE.

Ak chcete pripojiť zásuvky a prepínače, musíte pripojiť konce káblov. Na tento účel použite spojovacie skrinky. Miesta pre ne sa vyberajú v odbočných miestach na trasách káblových vedení.

Schémy zapojenia v garáži

Na základe vyššie uvedených odporúčaní schéma 220 V jednofázovej elektroinštalácie v garáži preberá nasledujúcu štruktúru.

Na zjednodušenie obrázka nie je znázornené pripojenie a zapojenie ochranného vodiča PE. Pre takýto silový obvod sa musí použiť trojžilový kábel.

na trojfázový napájací zdroj 380 voltov Schéma zapojenia v garáži sa vykonáva podľa rovnakých princípov, ale oddeľuje spotrebiteľov podľa počtu fáz a napájacieho napätia, ako je znázornené na schéme zapojenia nižšie.

Pre zjednodušenie ukazuje iba ističe bez iných ochranných zariadení, ktoré si každý majiteľ garáže vyberie, berúc do úvahy špecifické podmienky jeho prevádzky.

Spotrebitelia sú pripojení prostredníctvom trojfázového sieťového vedenia pomocou päťžilového kábla a jednofázového - pomocou trojžilového kábla.

Keď pracujú jednofázoví spotrebitelia, snažia sa udržiavať záťaž jednotnú vo všetkých fázach, aby sa predišlo preťaženiu v ktorejkoľvek fáze.
