Ako sa robí označenie počas zapojenia
Majster domu, ktorý plánuje opraviť elektrikára vo svojom byte alebo dokončiť pokládku v rozostavanom dome, musí najprv dôkladne premyslieť technológiu pripravovaných prác a postupnosť jeho etáp vrátane usporiadania elektroinštalácie. Inak, ako ukazuje prax, vznikajú vážne chyby, ktoré si vyžadujú investovanie ďalších finančných prostriedkov a času.
Čo znamená slovo značenie?
Ak sa pozrieme na objasnenie slovesa „značka“ vysvetľujúci slovník ruského jazyka, vysvetlí to ako meranie, označenie, označenie veľkosti niečoho.
Pokiaľ ide o zapojenie, ako aj o všetky technické systémy, znamená to, že na označovanie musíte mať:
1. objekt - budova domu alebo bytového priestoru, v ktorej bude potrebné položiť elektrické drôty;
2. stelesnené pracovný projekt magisterský plán.
Inými slovami, proces označovania znamená prenos papierových výkresov pripravených vopred projektom priamo do stavebných prvkov budovy (steny, podlaha, strop) na kladenie káblových a drôtových trás, montážne zásuvky, príslušenstvo, vypínače, rozvodné skrine.
Majitelia určitých elektrotechnických miest uverejňujú na internete články vysvetľujúce procesy od plánovania projektu po kladenie káblov z rozvodného panelu k spotrebiteľom a spojovacím prvkom v stenách pod značkami zapojenia. To je pre mnohých čitateľov zavádzajúce.
Prípravná fáza
Pri označovaní by mal mať kapitán tieto doklady:
-
podrobné elektrické obvody pre každú miestnosť a celú budovu ako celok, vyvinuté na základe už uvedených pracovné štandardné riešenia;
-
inštalačné výkresy označujúce umiestnenie každého prvku elektroinštalácie, doplnené informáciami o položení nízkonapäťových obvodov (telefón, počítačové siete, interkom, antény, poplašné a iné obvody), plynovod, zásobovanie vodou, vykurovacie systémy, kanalizačné systémy, aby sa zohľadnil ich vzájomný vplyv.
Ak toto pravidlo zanedbáte, spoliehajúc sa na bohaté životné skúsenosti majiteľa alebo na veľkú prax vykonávania elektrickej práce hosťujúcim elektrikárom, existuje vysoká pravdepodobnosť, že dôjde k chybám, ktoré bude potrebné v budúcnosti opraviť.

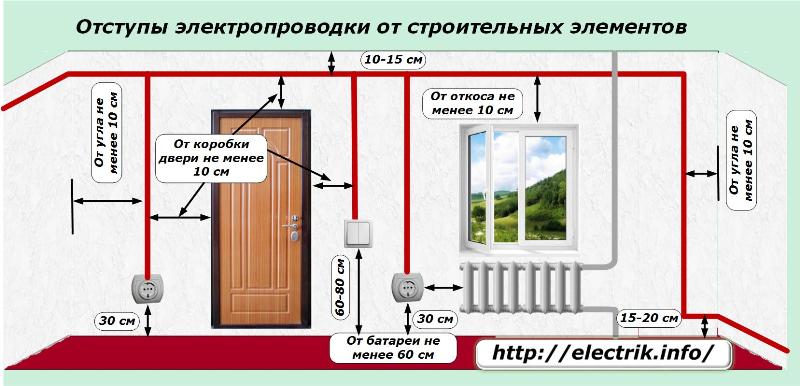

V extrémnych prípadoch, keď už nie je čas na navrhovanie, referenciu a vedenie, môžete použiť jednoduché odporúčania pre umiestnenie elektrického vedenia týkajúce sa stavebných štruktúr zobrazených na obrázku, aj keď je stále lepšie odkazovať na stavebné predpisy a pravidlá.
Všetky drôty a káblové kanály tu majú iba horizontálny a vertikálny smer v pravom uhle. Nie je možné svojvoľne označiť stopy pod uhlom, aby sa ušetrila vzdialenosť. V priebehu prevádzky je možné, že po niekoľkých rokoch je možné, že pri upevňovaní na steny nábytku visia obrázky ... vrták spadne do elektrického drôtu a vytvorí núdzový stav.
Výška zásuviek a spínačov Nie je to striktne regulované, ale je vybrané podľa zvykov a preferencií majiteľov bytu. Pri zapojení vo vzťahu k dverám, oknu, vykurovacej batérii, plynovému sporáku, priľahlým stenám a stropu je potrebné sa riadiť požiadavkami regulačných dokumentov.
Elektrické vedenie je proces kreslenia čiar na stenách a strope. Na jeho implementáciu je potrebné použiť aspoň jednoduché kresliace zariadenia:
-
pravítko alebo meradlo na meranie vzdialeností;
-
značka, ceruzka alebo guľôčkové pero na označenie čiar;
-
Olovnice a úroveň určiť horizont a vertikály.
Táto jednoduchá súprava je k dispozícii takmer od všetkých domácich majstrov.
Značkovacie práce
Počas opravy, rozširovania alebo počiatočnej inštalácie elektrického vedenia sa označenie začína označením na stenách a strope miest budúceho umiestnenia svetiel, spínačov, zásuviek, prepojovacích skriniek a panela bytu. To je spočiatku z projektových výkresov, rozmery všetkých koncových zariadení elektrického zariadenia bytu, ktoré musia byť spojené pomocou káblov a vodičov, sa prenášajú do stavebných štruktúr prvkov miestnosti v reálnom meradle.
Ak chcete umiestniť tieto položky do skryté zapojenie je potrebné nakresliť hranice miest prehlbovania inštalačných skriniek.
Malo by sa pamätať na to, že:
-
steny bytov môžu byť zarovnané, potiahnuté vrstvou štuku alebo dokončovacími listami;
-
zavesené alebo zavesené konštrukcie môžu byť namontované na základný strop;
-
výška podlahy sa môže zvýšiť vďaka dodatočnej podlahe z parkiet, laminátu alebo iných podlahových krytín.
Všetky tieto prvky znižujú vnútorný priestor v miestnosti, a tým ovplyvňujú presnosť určenia miest zapojenia.
Je potrebné poznamenať, že prísna pravouhlá geometria bytov počas výstavby budovy, ako smutné pravidlo našej reality, sa často nedodržiava. Preto je potrebné použiť vzdialenosti od horných a dolných rohov stien, ktoré sú upravené na zarovnanie, na začiatku referenčných rozmerov.
To sa vysvetľuje skutočnosťou, že konečne dokončené označenie uvádzajúce veľkosť zarážky základných prvkov by sa malo stať základom systému riadenia, ktorý dobrý vlastník uloží a použije na všetky budúce rekonštrukcie priestorov, aby nedošlo k poškodeniu už položených káblových a káblových trás.
Metódy označovania stropov
Na vykonanie práce budete musieť vystúpiť na malú výšku. Na tento účel je vhodné použiť obyčajný schodík. Aby sa predišlo pádom, musí byť stabilne nainštalovaný a musia byť bezpečne pripevnené blokovacie pásy a skrutky.
Zvyčajne v malých miestnostiach visí jedna stredná lampa umiestnená v strede miestnosti. Na určenie bodu inštalácie je vhodné použiť metódu uhlopriečok nakreslených z rôznych uhlov na strope. Táto metóda je zobrazená na obrázku vľavo.
Niekedy je podľa geometrie podlahy a stropu vhodnejšie nakresliť na podlahu uhlopriečku a označiť na nej stred miestnosti. Potom zdvihnú olovnicu k stropu tak, aby ostrý koniec závažia mierne stúpol nad podlahu a ukázal na priesečník čiar. Umiestnenie horného konca kábla sa potom zhoduje so stredovým bodom stropu. Bude sa musieť obiehať.
Ak projekt práce plánuje zavesiť niekoľko svietidiel, potom je v tomto prípade potrebné nakresliť axiálnu čiaru pozdĺž stropu, ktorá je vytvorená najprv rozdelením opačných strán na rovnaké časti, a potom spája tvarované body s priamkou, ako je znázornené na pravom obrázku.
Ak je miestnosť veľká a strop sa musí rozdeliť niekoľkými axiálnymi čiarami, príslušné protiľahlé strany sa rozdelia na ďalšie rovnaké časti.
Varovanie! Pri pokládke elektrického vedenia na strop nie je možné oslabiť jeho nosnú štruktúru. Z tohto dôvodu je zakázané bránenie stropných dosiek z dôvodu možného zrútenia.
Metódy na kreslenie priamych čiar na strope
Na vedenie diagonálnych a osových spojovacích bodov na strope existuje niekoľko technických metód.
Prvý spôsob na základe použitia stavebnej štiepkovacej šnúry impregnovanej farbiacim práškom.Na jeho použitie je vhodné pracovať s asistentom, ktorý stojí na schodisku a pevne nastavuje začiatok šnúry na prvom mieste určenom na kreslenie čiary.
Druhý pracovník odvinie pripravenú šnúru do koncového bodu, potiahne ju a jednou rukou bezpečne upevní jej koniec. Keď je niť dobre natiahnutá, jeden z pracovníkov ju vezme z povrchu stropu ako bowstring a potom ju náhle uvoľní.
Vlákno, ktoré sa vracia pod aplikovaným napätím, sa drasticky posunie k stropu a jeho farbou vyrazí jasnú a rovnomernú líniu.
Ak nie je po ruke žiadna špeciálna konštrukčná niť, môžete použiť obyčajný motúz alebo dlhý šnúrku, ktorá musí byť napustená kriedou, natretá sadzami alebo nejakým druhom práškovej farby. Kvalita línie vyrobenej týmto spôsobom bola testovaná našimi vzdialenými predkami.
Bezpečnosť takto zafarbených čiar by sa však mala posúdiť ako prvá. Ak sa farba ľahko osprchuje, je lepšie nakresliť ďalšie čiary so stálou farbou.
Druhý spôsob kreslenie čiar na strope je založené na použití moderných laserových ukazovateľov alebo úrovní, ktoré ich používajú pri navrhovaní.
Relatívne nízke náklady na tieto zariadenia ich robia cenovo dostupnými pre domácich majstrov. Laserový lúč je zreteľne viditeľný na akomkoľvek povrchu. Orientácia a fixácia v priestore je veľmi ľahká.
Jeden pracovník zameriava laserový lúč a druhý v tomto okamihu označuje povrch stropu. Po nakreslení čiar sa odporúča vykonať kontrolu označovania, aby sa vylúčili možné chyby.
Metódy označovania stien
Metódy na kreslenie čiar na stenách pomocou lemoviek alebo laserového lúča fungujú rovnako ako na strope. Iba tu je potrebné zohľadniť úroveň ich umiestnenia vo vodorovných a zvislých rovinách. Na tento účel použite olovnice a úrovne.
Výrazne uľahčujú značenie moderných laserových hladín a vytvárajú dva rotačné lúče v kolmých rovinách. S takýmito zariadeniami môžete pracovať a označiť povrch stien jednej osobe. Takéto zariadenie však zatiaľ získavajú iba na nepretržitú prácu s ním z dôvodu pomerne vysokých nákladov.
Varovanie! Dlhé a hlboké vodorovné záblesky na nosných stenách oslabujú stavebnú štruktúru a môžu spôsobiť ich kolaps.
Poradie označovania káblových vedení
Túto činnosť je vhodné začať po dokončení označenia všetkých ostatných prvkov zapojenia, pretože káble ich musia spojiť pozdĺž optimálnej trasy.
Umiestnenia káblov v budúcich bránach sú okamžite nakreslené, takže je jasne definovaná požadovaná šírka. Na takýchto tratiach je ľahšie riadiť skosenie alebo rezanie drážok inými dostupnými spôsobmi.
Značenie káblových kanálov sa začína od podlahy, bytu alebo vstupného panelu do domu. V prvom rade je vždy potrebné určiť spôsob napájania rozvádzača, z ktorého sa budú ťahať všetky siete. To uľahčí zvyšok inštalácie a výber optimálnych trás.
Po označení cesty napájania do rozvádzača sa sieťové napájacie obvody postupne vypínajú a rozbiehajú sa vo všetkých miestnostiach. V takom prípade môžu vzniknúť otázky týkajúce sa problémov projektu. Je potrebné ich objasniť a včas vyriešiť.
Keď sa nakreslí umiestnenie káblových trás do všetkých miestností, môžete postupne začať označovať káble vo vnútri každej miestnosti. Vykonáva sa podľa vyššie uvedených pravidiel a končí, keď sú nakreslené všetky vedenia na pripojenie zásuviek, spínačov a všetkých koncových zariadení.
V niektorých prípadoch sa na položenie elektrických obvodov používa priestor pod podlahou.Pri takomto projekte sa vykonáva skryté vedenie káblov a sú celkom možné miesta ich vzájomného priesečníka, ktoré budú ďalej chránené pred poškodením.
Káble musia byť pod podlahovou krytinou vedené úplne bez toho, aby vytvorili spínacie body a spojenia.
V závere článku je potrebné ešte raz zdôrazniť, že úplne dokončené usporiadanie elektroinštalácie slúži ako základ pre vytvorenie výkonného energetického plánu pre byt a dom, ktorý počas prevádzky budovy výrazne uľahčuje plánovanie a vykonávanie všetkých následných prác.
Majitelia bytov robia správnu vec, fotografujú záverečnú fázu označenia a ukladajú fotografie nasnímané na niekoľkých nosičoch informácií pomocou diskového priestoru internetových služieb a cloudového úložiska. Táto metóda vám umožní objasniť za niekoľko rokov podrobné umiestnenie všetkých prvkov zapojenia, aj keď sa všetky informácie z počítača a fotoaparátu odstránia.
