Výber ističov pre byt, dom, garáž

Domáci majster, ktorý začal opravovať alebo robiť elektrické rozvody vo svojich priestoroch, vždy čelí problému ochrany svojho elektrického zariadenia pred zabránením vzniku možných núdzových situácií v ňom.

Ističe, ktoré poskytujú tri funkcie, umožňujú tento problém vyriešiť:

1. pohodlné ručné prepínanie pripojených obvodov so zdrojmi energie;

2. spoľahlivý prenos záťažového prúdu v prevádzkovom režime;

3. ochranné automatické vypnutie v prípade núdze.

Nie je žiadnym tajomstvom, že také zariadenie je vyrobené výrobcom, aby poskytovalo určité technické možnosti a má rôzne vlastnosti. Preto existuje veľa takýchto návrhov a pre každé konkrétne pracovisko je potrebné zvoliť optimálny stroj.

Teraz prejdime k pravidlám výberu a rozdelíme ich do deviatich po sebe nasledujúcich etáp.

Výpočet menovitého prúdu. Fáza číslo 1

Istič sa obvykle inštaluje vo vnútri rozvádzača pri vchode do domu, bytu alebo garáže a narezáva sa na fázový vodič. Prúd pripojeného zaťaženia, ktorý vzniká pri práci elektrických spotrebičov, prechádza cez tento stroj cez namontované vodiče.

Je to tento prúd v prevádzkovom režime, ktorý istič musí bezpečne prebehnúť, a ak je prekročený, musí otvoriť svoj silový kontakt a odpojiť obvod od napätia. Je dôležité, aby bola zachovaná rovnováha medzi vodivými vlastnosťami elektrického vedenia a pripojenými zariadeniami.

Napríklad medené vedenie s prierezom štvorca 1,5 mm môže poskytnúť spoľahlivé napájanie zákazníkom s celkovou kapacitou až 1 kW. Ak k nej pripojíte elektrický ohrievač, ktorý odoberá zo siete 3 kW, potom žiadny vypínač v tejto situácii nedokáže zvládnuť ochrannú funkciu a normálne napájanie.

Koniec koncov, výberom automatu na záťaž 1 kW chránime káble, nedovolíme prehriatiu a zlyhaniu v dôsledku zvýšených prúdov. Elektrický ohrievač však nebude fungovať - ​​ochrana pri každom zapnutí automaticky vypne napájanie.

Ak si vyberiete istič pre záťaž ohrievača 3 kW, potom jeho zariadenie začne fungovať, ale iba dovtedy, kým napájacie káble nespália napájacie napätie. A to sa stane veľmi rýchlo.

Uvedený príklad demonštruje, že otázka rovnováhy elektrického obvodu pripojeného k stroju sa musí analyzovať a poskytnúť vo fáze projektovania pred výberom konkrétneho modelu ochranných zariadení.

V takom prípade je najlepšie postupne dokončiť tieto tri úlohy:

1. vypočítať prúd pripojeného vedenia na základe výkonu elektrických spotrebičov, ktoré v ňom pracujú, so zreteľom na ich počet a počet fáz siete;

2. Na základe výpočtu vyberte výkon ističa z niekoľkých štandardných prúdov. V tomto prípade sa použije metóda zaokrúhľovania;

3. určiť materiál a prierez vodičov, ktoré prenesú zaťaženie zo stroja na spotrebiteľov na základe tabuliek PUE.

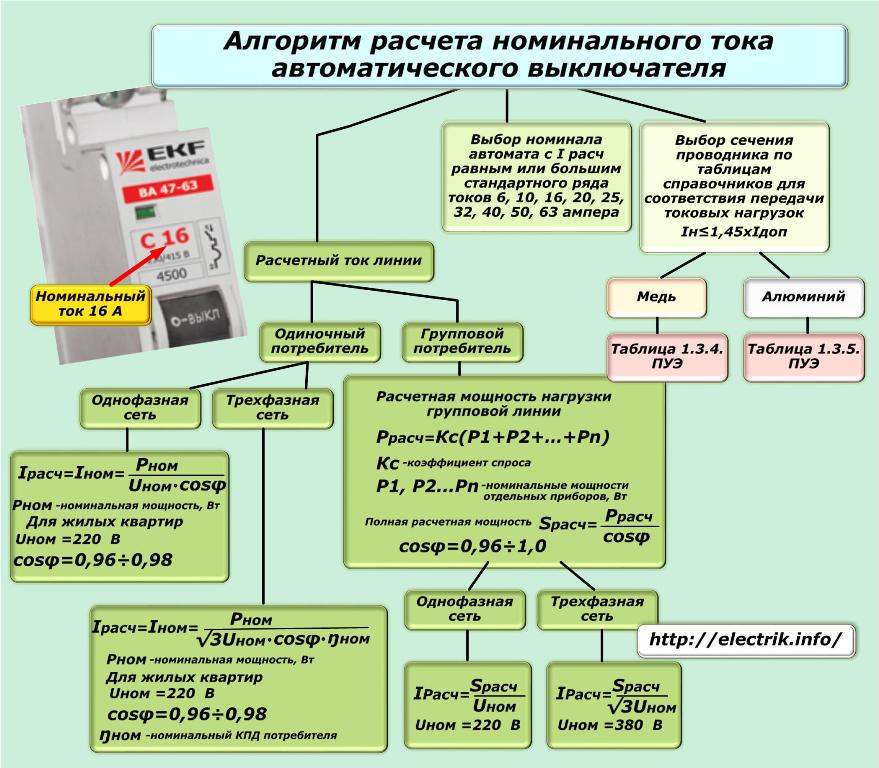

Na nasledujúcom obrázku sú uvedené hlavné technické odporúčania na vyriešenie týchto problémov.

Výber ističa podľa jeho charakteristiky prúdového prúdu. Fáza číslo 2

Závislosť rýchlosti odberu energie zo záťaže elektromagnetickým uvoľňovaním na prebytku menovitého prúdu v kontrolovanom obvode je jedným z dôležitých ukazovateľov stroja. Podľa tohto kritéria majú šesť klasifikačných skupín, ale iba tri z nich sú vhodné pre podmienky domu, bytu a garáže.

Sú to triedy:

• „B“, ak záťaž predstavuje staré elektrické vedenie, žiarovky, ohrievače, elektrické sporáky alebo rúry;

• „C“, ak sa v priestoroch používajú umývačky riadu, chladničky, mrazničky, klimatizácie, kancelárske a domáce zásuvky, plynové výbojky so zvýšeným štartovacím prúdom;

• „D“ - na zabezpečenie spoľahlivej prevádzky a ochrany výkonných kompresorových jednotiek, čerpadiel, spracovateľských strojov, zdvíhacích mechanizmov.

K spoľahlivému odpojeniu zvýšeného prúdu elektromagnetickým uvoľnením dôjde, keď trieda I prekročí nominálnu hodnotu:

• V 3 - 5;

• C - 5 - 10;

• D - 10 × 20 krát.

Tieto stroje tiež vypínajú prúdy väčšie ako 10% menovitej hodnoty z dôvodu činnosti bimetalových dosiek pracujúcich na tepelnom princípe. Ale ich čas nemôže vždy poskytnúť bezpečnosť. Preto nie je možné použiť ochranu triedy D namiesto C alebo ešte viac B.

Výber ističa podľa princípu selektivity. Fáza číslo 3

Pri výbere ochranného zariadenia by malo byť zrejmé, že nepracuje samostatne v elektrickom obvode, ale v kombinácii s inými strojmi. Vytvárajú pre nich vlastnú, špecifickú sekvenciu odpovedí, nazývanú selektivita alebo selektivita. Je dôležité ho dodržiavať, aby sa zabezpečilo spoľahlivé zásobovanie všetkých spotrebiteľov elektrinou.

Princíp selektívnej činnosti ističov je demonštrovaný na obrázku, ktorý ukazuje, že keď sa vyskytne skrat v zariadení pripojenom k ​​zásuvke, núdzový prúd prejde automatickými zariadeniami AB1 rozvádzača doma, AB2 príjazdovej cesty a AV3 bytového panela.

Súčasne je potrebné ich zvoliť tak, aby sa porucha rýchlo odstránila prácou stroja AV3 najbližšie k miestu vypnutia a zvyšok naďalej pracuje na napájaní všetkých spotrebiteľov, ktorí sú k nim pripojení.

Počas navrhovania konfigurácie elektrických ochranných obvodov sú vždy zálohované za predpokladu, že nemôže existovať absolútna spoľahlivosť. Jedného dňa môže prerušovač obvodu AB3 zlyhať z rôznych dôvodov. Preto by mal byť poistený najbližším AB2. V prípade poruchy bude na rade AB1. A tak ďalej ...

Ďalej predstavujeme návrh selektívneho automatu, ktorý je nainštalovaný v hlavnom rozvádzači. Takéto špeciálne selektívne spínače môžu poskytovať čas oneskorenia asi 0,25 až 0,6 sekundy.

Pripravili 2 spôsoby odovzdávania prúdu:

• základné;

• ďalšie.

Majú rovnaké prvky na činnosť tepelných uvoľnení a hlavný kontaktný blok.

Takýto selektívny automat je nainštalovaný pred odchádzajúcim automatom a jeho hlavný kanál pracuje pre obvyklé vypnutie nehody. Zahrnutý je ďalší odpor, ktorý poskytuje malé zníženie prúdu, a teda oneskorenie v reakcii na čas.

Ak odchádzajúci stroj nehodu vylúči, selektívny stroj sa nevypne, ale zostane v prevádzke prostredníctvom dodatočného kontaktu a po ochladení hlavného bimetalu a jeho kanálom. Ak odchádzajúci stroj neplní svoju úlohu, jeho práca je rezervovaná druhým reťazcom.

Stanovenie konečnej spínacej schopnosti kontaktov. Fáza číslo 4

Táto charakteristika určuje hodnotu maximálneho prúdu v ampéroch, ktorý môže istič spoľahlivo prerušiť v prípade núdze. Ak je táto hodnota v praxi prekročená, nemusí byť ochrana siete splnená a samotný stroj jednoducho vypáli kvôli zvýšenému výkonu oblúka.

Jeden z rozhodujúcich parametrov pre výber stroja podľa PKS je spojený s materiálom použitých vodičov v napájacích kábloch a vzdialenosťou objektu od transformátorovej stanice.

V technickej dokumentácii sa okrem konečnej schopnosti uvádza aj odolnosť proti prepínaniu, ktorá určuje počet pracovných cyklov za normálnych podmienok až do okamihu opotrebenia mechanizmu.

Trieda obmedzenia prúdu odpojovacieho mechanizmu. Fáza číslo 5

Tento parameter je indikovaný v prípade väčšiny modelov najvyššej kvality a charakterizuje rýchlosť vypínania núdzového režimu pomocou elektromagnetického obmedzenia vo vzťahu k dĺžke segmentu jedného pol cyklu štandardného sínusoidu.

Aktuálna trieda obmedzenia je označená číslami 1, 2, 3, ktoré sú menovateľmi zlomku s čitateľom 1.

Stroj s triedou 2 by mal začať reagovať na poruchu v polovici polčasu a v tretej triede 1/3. To znamená, že čím vyšší je ukazovateľ aktuálneho limitu, tým rýchlejšia je likvidácia nehody a chránené zariadenie je menej vystavené teplu.

Pri výpadku elektrického prúdu nehody vzniká oblúk, ktorý zhasne špeciálne zariadenie. Konečný čas prerušenia poruchy automatickým zariadením tretej triedy je asi 2,5 2.5 6 milisekúnd, 2. - 6. ÷ 10 a 1. -> 10.

Upozorňujeme, že modely triedy 3 nedovoľujú, aby núdzový prúd dosiahol svoj maximálny vrchol. Preto je ich výber najoptimálnejší.

Prekontrolujte odpor ističa, či neobsahuje fázovo nulový odpor slučky. Fáza 6

Táto otázka je najlepšie zverená odborníkom na meranie elektrických laboratórií. Opisuje sa technológia a metodika jeho implementácie samostatný článok.

Teraz si v krátkosti pripomenieme, že pojem slučka fázovej nuly sa vzťahuje na celú časť elektrického obvodu od vinutia transformátora napájania umiestneného v rozvodni až po výstup konečného spotrebiteľa.

Tento obvod má elektrický odpor a ovplyvňuje výber ochranných zariadení, pretože táto hodnota je obmedzená maximálnym prúdom výsledného skratu.

Napríklad nameraná impedancia vedenia je 1,2 ohmov. Napätie v byte je 220 V. Ak skratujete kontakty soketu kovovým mostíkom, potom podľa Ohmovho zákona môžete určiť vzniknutý prúd.

Ikz = 220 / 1,2 = 183,3 (3) A.

Vo fáze návrhu zapojenia je táto hodnota stanovená teoreticky z výpočtových tabuliek.

Napríklad ochrany sa vyberajú pre garáž, kde sa plánuje použitie kovoobrábacích strojov. Preto bol pre všetky predtým odhadované ukazovatele vybraný automatický stroj na 16 ampérov triedy D.

Lámacia kapacita jeho elektromagnetického uvoľnenia sa vypočíta podľa požiadaviek PUE podľa vzorca:

I = 1,1 x 16 x 20 = 352 A.

• 16 - menovitý prúd stroja;

• 20 - maximálna charakteristika multiplicity vypínacieho prúdu elektromagnetickým uvoľňovaním;

• 1,1 - marža 10%.

Výpočet ukázal, že maximálny skratový prúd v obvode nemôže byť väčší ako 183 ampérov a vybraný istič pracuje pri skrate 352 A. Inými slovami, prúdové obmedzenie pre väčšinu nehôd v tomto modeli jednoducho nebude fungovať.

Preto stroj nie je vybratý správne. Musí sa vymeniť. Existuje aj iná alternatíva - modernizácia elektroinštalácie s cieľom znížiť jej elektrický odpor.

Počet pólov. Stupeň 7

V jednofázovom obvode je vo vstupnom tieni nainštalovaný dvojpólový istič, aby sa zabezpečilo úplné odstránenie fázového a nulového napätia z napájacieho obvodu. V iných prípadoch sa používajú unipolárne modely, ktoré prerušujú fázový potenciál.

Štvorpólový istič v trojfázovej sieti umožňuje prepnutie troch fáz a pracovnej nuly naraz. V žiadnom prípade by však nemali porušiť ochranný vodič PE.

V iných prípadoch, keď pracovný neutrálny vodič nie je potrebné prepínať, stačí zvoliť trojfázový model.

Ďalšie možnosti. Etapa 8

To zahŕňa funkcie ako:

• hodnota napätia vstupnej siete;

• frekvencia priemyselných oscilácií v hertzoch (zvyčajne 50 alebo 60);

• stupeň ochrany krytu podľa tried IP;

• vykonanie pre prevádzku pri zhoršenej teplote.

Je tiež potrebné im venovať pozornosť, najmä ak sú pre stroj naplánované ťažké pracovné podmienky.

Výber značky. Fáza 9

Tento posledný bod je zvyčajne dôležitý v prípade, keď nie je zakúpené žiadne ochranné zariadenie, ale celá jeho skupina pre elektrické práce v jednom dome. Odporúča sa kúpiť spoľahlivé modely známych výrobcov, berúc do úvahy možnosti nákupu.

V každom prípade sa výber mnohých odrôd neodporúča. V celej budove je najlepšie používať stroje jednej dôveryhodnej spoločnosti a série.

Zvážte prísnejšie prevádzkové podmienky ističov v studených alebo zle vykurovaných garážach a iných podobných miestnostiach.

Na záver by som chcel upozorniť na jednu veľmi dôležitú fázu práce s ističom, na ktorú sa často zabúda. Ide o načítanie alebo, inými slovami, elektrickú kontrolu všetkých špecifikácií deklarovaných výrobcom z vonkajšieho zdroja v reálnych prevádzkových podmienkach skúšky s určením výsledkov a vypracovaním protokolu.

Na svojich zariadeniach vykonávajú elektrické laboratóriá. Takáto nezávislá kontrola vám umožní identifikovať všetky poruchy, ktoré sa môžu vyskytnúť na stroji po jeho preprave alebo dlhodobom skladovaní, vrátane závad z výroby.
