Elektrický CAD systém AutoCAD

Vďaka AutoCADu návrhári prešli z práce na počítači na počítače. Moderné projekty sú však také zložité a ich výrobné termíny sú také pevné, že AutoCAD už nespĺňa všetky požiadavky na moderný dizajn.

V súčasnosti rôzne „počítačom podporované návrhové systémy“ aktívne nahrádzajú „elektronického culmana“, ktorý ponúka urýchlenie realizácie projektu, automatizáciu rutinnej práce, monitorovanie procesu navrhovania a upozorňovanie na chyby.

AutoCAD Electrical - toto je známy AutoCAD na vytváranie projektov v oblasti elektrotechniky, automatizácie, systémov riadenia procesov, zariadenie a ďalšie oblasti.

Program obsahuje kompletnú sadu funkcií AutoCADu, ku ktorým sa pridávajú špecializované nástroje, ktoré automatizujú procesy vytvárania diagramov, výkresov rozloženia, generovania výkazov atď. Dizajn v AutoCAD Electrical môže zvýšiť produktivitu a znížiť chyby.

Ak AutoCAD pracuje so samostatnými výkresmi, geometrickými objektmi a blokmi, potom AutoCAD Electrical funguje:

• V rámci celého projektu vrátane projektu môžete vytvárať štandardné výkresy a typické fragmenty schém

• S komponentmi, ako sú motory, relé, svorky, konektory atď.

• Drôty, káble a zväzky

• Programovateľné logické radiče atď.

Technologické riešenie digitálneho prototypu spoločnosti Autodesk ide nad rámec obvyklého 3D modelovania. Pracovným skupinám umožňuje používať rovnaký digitálny model vo všetkých fázach projektu - od koncepčného návrhu po návrh, návrh elektrických ovládacích prvkov a výrobu.

Pre zväčšenie kliknite na obrázok

Projekt AutoCAD Electrical môže obsahovať:

• Automatizačné schémy

• Elektrické schematické schémy

• Schémy zapojenia

• Kresby rozloženia

• Plány zhromaždenia

• Rôzne správy a iné dokumenty

Prácu s projektmi a výkresmi v AutoCAD Electrical koordinuje „Projektový manažér“, ktorý ponúka:

• Flexibilné prostriedky na úpravu zobrazenia obsahu projektu

• Výkonná kontextová ponuka

• Nástroje na nastavenie projektového prostredia a knižníc komponentov.

Pri práci na projekte sa používajú grafické a textové databázy. Zdroj AutoCAD Electric obsahuje viac ako 2000 konvenčných grafických symbolov (UGO) komponentov elektrických obvodov podľa GOST, JIC, IEC, GB, JIS, AUS. Je možné vytvoriť vlastné grafické obrázky a zahrnúť ich do grafickej databázy.

Knižnica grafických komponentov tiež obsahuje:

• Rozloženie produktu

• Súčasti obvodov automatizácie

• Pneumatické a hydraulické komponenty.

Databáza katalógu AutoCAD Electrical obsahuje viac ako 350 tisíc položiek produktov od najslávnejších výrobcov, ich katalógové údaje a obrázky rozloženia.

Komponentu umiestnenému na schéme rozloženia alebo výkrese sa automaticky priradí jedinečný referenčný označenie. Čiary vytvorené v špeciálnych vrstvách sú definované ako vodiče alebo obvody, ktorým je tiež automaticky pridelené jedinečné číslo.

Podpora AutoCAD Electrical:

• Flexibilný formát pre označenie komponentov a čísla obvodov projektu

• 3-fázové číslovanie

• Sledovať duplicitné zápisy.

Grafické obrázky súčastí umiestnené na rôznych listoch projektu, ktoré majú rovnaké referenčné označenie, sú AutoCAD Electrical definované ako jeden objekt. Špeciálny nástroj vám umožňuje automaticky nájsť súčasti komponentov a prechádzať nimi, napríklad vykonávať potrebné zmeny. Zmeny vykonané v jednej časti komponentu sa prenesú do všetkých ostatných častí.

Podporované sú špeciálne funkcie pre prácu s stykačmi / relé, vrátane:

• Flexibilný formát zobrazenia pre krížové odkazy: textové, grafické alebo tabuľkové, schopnosť zobraziť nepoužité skupiny kontaktov

• Varovanie pred prekročením počtu kontaktných skupín a neprípustných kontaktov.

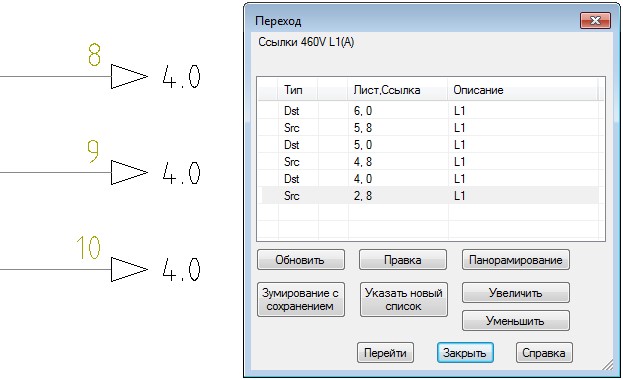

Na spájanie reťazcov na rôznych hárkoch projektu alebo v rôznych častiach hárku sa používajú priečne reťaze: zdrojové a cieľové.

Okrem počtu drôtov projektu môžete priradiť značku, farbu, sekciu a ďalšie vlastnosti. Pomocou špeciálnych nástrojov sú drôtom priradené funkcie káblových žíl, ktorým je priradené označenie káblového kábla a katalógové údaje, čísla jadier atď. AutoCAD Electrical riadi povolený počet žíl pre vybraný typ kábla.

AutoCAD Electrical ponúka nasledujúce nástroje na vytváranie obvodov pomocou káblových zväzkov:

• Parametrický spôsob vytvárania konektorov

• Budovanie viacerých vodičov v jednej operácii

• Početné funkcie konektora

• Odkazy - Rozbočovače pre zväzky

Nasledujúce funkcie sú k dispozícii pre automatizované vytváranie obvodov pomocou programovateľných logických automatov (PLC):

• Knižnica modulov PLC obsahuje viac ako 3 000 produktov najznámejších výrobcov

• Parametrické umiestnenie a označenie I / O modulov PLC na projektových listoch

• Automatické vytváranie výkresov pripojenia I / O modulu PLC na základe tabuľkových údajov

• Obojsmerná komunikácia medzi AutoCAD Electrical a Rockwell Automation, ako aj jednotou spoločnosti Schneider Electric.

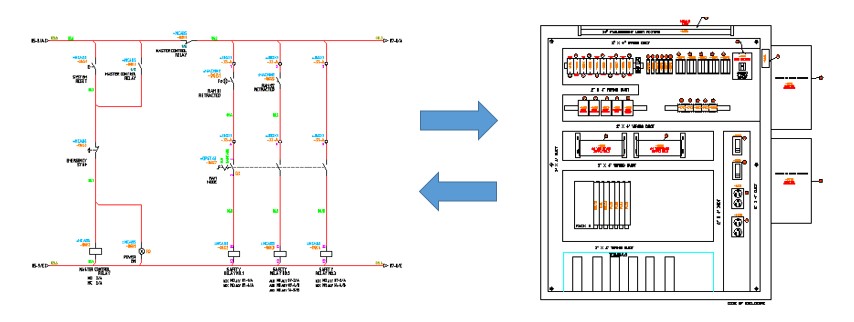

Nasledujúce elektrické funkcie AutoCADu vám umožňujú vytvárať výkresy inteligentného usporiadania:

• Komunikácia a riadenie zobrazovania komponentov na diagrame, nákrese rozloženia a v správach

• Interaktívne vytváranie dispozičných výkresov podľa projektových diagramov

• Pridanie konštrukčných prvkov, potrubí a montážnych koľajníc do projektu

• Pridávanie a riadenie čísel položiek pre komponenty

• Kontrola integrity projektu

• Navigácia krížovým odkazom medzi časťami zobrazenia komponentov

• Možnosť použiť montážne údaje na výkres.

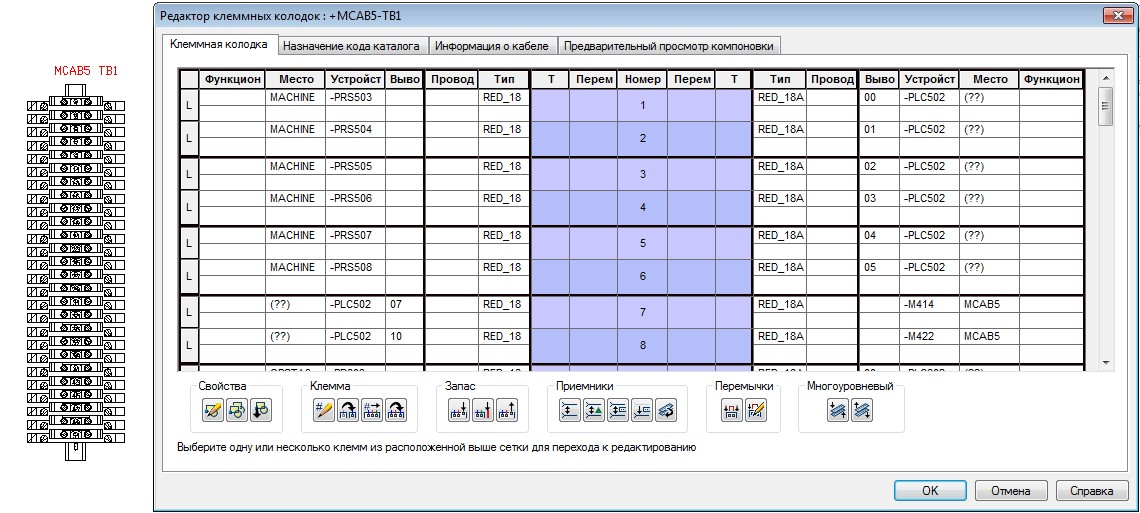

Všetky informácie o projektových termináloch sa prenášajú do „Editora terminálových blokov“, ktorý poskytuje nasledujúce funkcie:

• Pridanie redundantných terminálov, interných a externých prepojok, príslušenstva

• Generovanie zobrazenia terminálových blokov v grafickej alebo tabuľkovej forme

• Vytvorte viacúrovňové terminály

Podľa projektu alebo jednotlivých výkresov sa automaticky generujú rôzne správy, ako napríklad zoznam prvkov, tabuľky pripojení, externé zapojenie, signály PLC a ďalšie dokumenty. Požadované formáty prehľadov získate nasledovne:

• Schopnosť prispôsobiť užívateľské správy, generovanie reportov v súlade s GOST

• Zoradiť a filtrovať polia

• Konfigurácia zobrazenia správy na hárku schémy alebo výkresu rozloženia

• Podporovaný je obojsmerný prechod z listu na zobrazenie výkazu.

• Na ukladanie správ v externých súboroch sú podporované programy ASCII, Microsoft Excel, Microsoft Access, CSV a XML.

V procese návrhu sa vykonáva monitorovanie v reálnom čase a zobrazujú sa chybové hlásenia. Predmety a nástroje kontroly:

• UGO pre komponenty

• Duplikácia označenia súčasti, terminálu, kábla alebo jadra

• Chýbajúce alebo opakované vytáčanie čísla vodiča

• Závesné drôty

• Nepriradené čísla dielov

• „Podriadené“ komponenty, pre ktoré nie je priradený „nadradený“ komponent

• Neplatné kontakty

• Priradenie čísla pozície komponentu v skrinke atď.

Ak chcete získať trojrozmerný model produktu, existuje spojenie s aplikáciou Autodesk Inventor Professional. Na zdieľanie AutoCAD Electrical a Autodesk Inventor Professional sa odporúča nasledujúci postup:

• Vytvárajte obvody v AutoCAD Electrical a ukladajte projektové dáta vo formáte XML

• Prečítajte si schémy zapojenia a automatické vedenie káblov v aplikácii Autodesk Inventor Professional, aby ste zistili dĺžky a priemery káblov

• Generovanie výkresu postrojov

• Korekcia schém podľa údajov z 3D modelu
