Ako zvoliť prierez drôtu pre 12 V svetelné siete
Pri rozhovoroch so zákazníkmi, keď diskutujeme o 12-voltovom halogénovom osvetlení, slovo „nízky prúd“ často bliká, čo charakterizuje zodpovedajúci postoj k výberu káblov - čo je po ruke, potom ho použijeme, napätie je bezpečné.
Napätie 12 voltov je skutočne bezpečné v tom zmysle, že dotyk holého drôtu takýmto napätím sa jednoducho nepociťuje, ale prúdy v týchto obvodoch tečú dosť veľké (pozri zdôrazňuje použitie bezpečného napätia v každodennom živote).
Ako príklad uvážte jedlo. obyčajná halogénová žiarovka pri výkone 50 W prúd v primárnom obvode transformátora I = 50W / 220V = 0,23 A (alebo presnejšie o trochu viac, berúc do úvahy účinnosť transformátora), zatiaľ čo prúd I = 50W / 12V = 4,2 A prúdi v sekundárnom obvode 12 V, ktorý už je 18 krát viac. Ak túto skutočnosť nezohľadníte, môžete naraziť na veľmi nepríjemné prekvapenia.
Jedného dňa ku mne prišiel muž na konzultáciu a povedal, čo urobil vo svojom dome halogénové osvetlenie, použil spoľahlivý indukčný transformátor 1000 W pri zaťažení 900 W, spotrebovaný z montážna krabica samostatný drôt ku každej žiarovke, ale v okamihu zapnutia drôtov jednoducho začal horieť a tie drôty, ktoré viedli z výstupu transformátora do montážnej skrinky.
Na otázku o časti položených drôtov - odpoveď: „Bežná časť ako všade inde - 1,5 mm2V stacionárnom režime by prúdom mal prúdiť prúd I = 900 W / 12V = 75 A a ešte viac pri zapnutí. Prierez medeného drôtu by mal byť za týchto podmienok najmenej 16 mm.2, Záver: Je dôležité nezabudnúť na zvýšené prúdy v 12 V obvodoch a podľa toho zvoliť vodiče, To je však niekedy úplne nedostatočné.
Veľmi často sa musíme zaoberať sťažnosťami, že pri použití transformátorov s vysokým výkonom (v tomto prípade je už 200 W vysoký výkon), ktoré napájajú niekoľko lámp, jas svietidiel sa so zvyšujúcou sa vzdialenosťou od transformátora výrazne znižuje, Pokusy vyriešiť tento problém zvýšením výkonu transformátora samozrejme nevedú k zlepšeniu situácie, najmä preto, že zvýšenie výkonu použitých lámp nepomáha. Faktom je, že príčina tohto javu je bežná pokles napätia na drôtoch v súlade s Ohmovým zákonom.
Ilustrujeme to, čo bolo povedané na konkrétnom príklade:
Predpokladajme, že musíte napájať skupinu troch žiaroviek s výkonom 50 W, umiestnených vo vzdialenosti L od transformátora, ako je to znázornené na obrázku:
Ekvivalentný obvod má tvar:
Odpor každej žiarovky Rl = U2/ P = 2,88 Ohm a odpor drôtu s dĺžkou L a prierezom S
kde ρ - odpor, v tomto prípade meď (0,0163 Ohm mm)2/ M).
Ak je na výstupe transformátora podporované napätie U0 = 12 V, potom prúd cez každú žiarovku
a uvoľnená energia v žiarovke

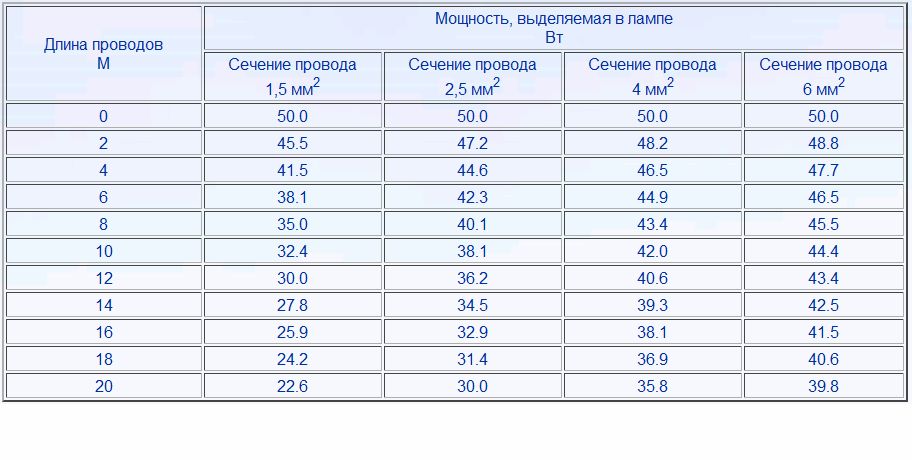

Pomocou týchto vzorcov ľahko vypočítateľný výkon v závislosti od dĺžky vodiča, Výsledky výpočtu sú zobrazené v tabuľke (ak kliknete na obrázok, tabuľka sa načíta vo väčšom formáte):
Ako vidno z tabuľky, S rastúcou dĺžkou drôtu klesá výkon celkom rýchlo, To je ešte jasnejšie vidieť v grafoch:
Obr. Strata výkonu žiarovky v závislosti od dĺžky napájacích vodičov
Je možné vyhnúť sa viditeľným nerovnostiam v svetelnom toku lámp nielen pomocou veľkého drôtu s prierezom, ale aj rozdelením lámp do skupín napájaných jednotlivými drôtmi, v limite napájania každej žiarovky vlastným drôtom, V každom prípade je pri nákupe osvetľovacieho zariadenia užitočné požiadať predajcu, aby poskytol presné odporúčania týkajúce sa výberu prierezu drôtu a schémy inštalácie.
Konkrétne odporúčania pre výber prierezu drôtu v osvetľovacom obvode 12 V pri použití elektronických a indukčných transformátorov nájdete v príslušných tabuľkách.
Tabuľky na výber prierezu vodičov v nízkonapäťových svetelných obvodoch
Ako už bolo uvedené, z analýzy energetických strát v 12 V svetelných sieťach prierez vodičov pre halogénové osvetlenie 12 voltov by sa mal zvoliť s prihliadnutím na celkový výkon svietidiel pripojených k transformátoru a dĺžku týchto vodičov.
Prístup k určeniu prierezu vodičov závisí od zdroja, ktorý sa používa na napájanie obvodu: elektronický alebo indukčný. Prípustná dĺžka vodičov v sekundárnom obvode elektronických napájacích zdrojov spravidla nesmie prekročiť 2 metre (vo veľmi zriedkavých prípadoch sú pre vysokovýkonné transformátory povolené dĺžky až 3 metre). V tomto prípade použite drôt s prierezom uvedeným v dokumentácii k transformátoru, Ak takéto údaje nie sú k dispozícii, môžete predbežne použiť údaje z tabuľky:
Prierezová tabuľka medených drôtov v 12 V osvetľovacom obvode do 2 metrov (pre elektronické zdroje napájania). Ak kliknete na obrázok, tabuľka sa načíta vo väčšom formáte.
Pri použití indukčných transformátorov je dĺžka drôtu v sekundárnom obvode obmedzená iba úbytkom napätia na vodičoch, a preto môže byť podstatne väčšia ako elektronické (pulzné) zdroje energie, podlieha kompenzácii zvýšením prierezu drôtu.

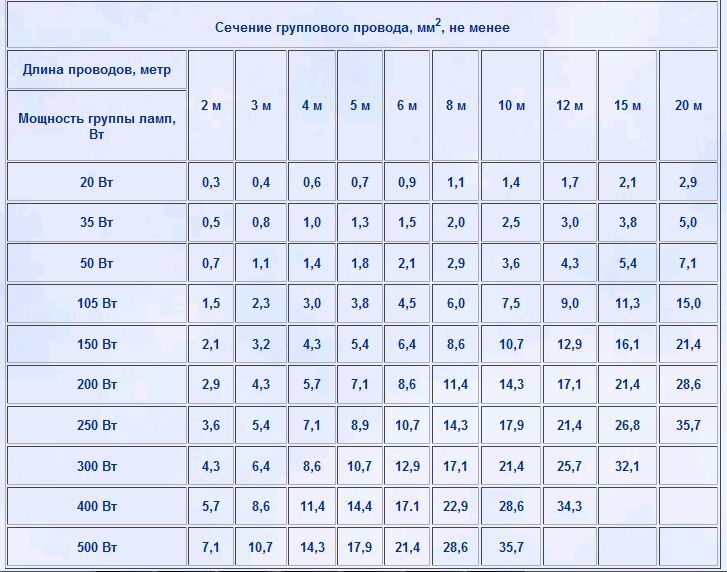

Nižšie je uvedený tabuľka na výber prierezu drôtov v závislosti od celkového výkonu lámp pripojených k sekundárnemu vinutiu indukčného transformátora a dĺžky týchto drôtov, Malo by sa pamätať na to, že žiarovky možno rozdeliť do skupín, z ktorých každá je spojená vlastným vodičom, v tomto prípade je prierez skupinového vodiča určený tabuľkou pre každú skupinu osobitne. V limite je možné každú žiarovku spojiť vlastným vodičom.
Prierezová tabuľka medených vodičov v osvetľovacom obvode 12 V (pre indukčné transformátory).
