Ako sa elektrina prenáša z elektrární na spotrebiteľov



Generátorové sady prevádzajú energiu riek, vetra, spaľovania paliva a dokonca atómových väzieb na elektrickú energiu. Distribuujú sa v celej krajine a transformujú sa do jedného systému transformačnými stanicami. Elektrická energia sa prenáša na vzdialenosť medzi nimi pomocou elektrického vedenia. Ich dĺžka môže byť od dvoch do troch až stoviek kilometrov.


Elektrické vedenia

Vysoko výkonná elektrina sa môže prenášať pomocou silových káblov uložených v zemi alebo uložených vo vodných útvaroch. Najbežnejším spôsobom prepravy je však nadzemné vedenie pripevnené na špeciálne inžinierske stavby - podpery.

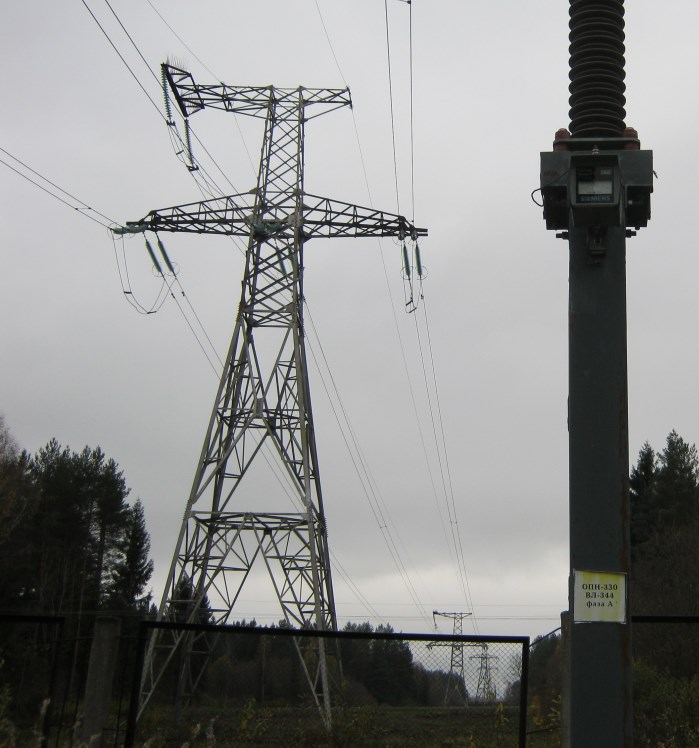

Hľadajú VL-330 kV (kliknutím na fotografiu zväčšíte):

OHL-330 kV

A tu je fotografia samostatného vedenia 110 kV.

HVL 110 kV

Elektrické rozvodne

Vzduchové a káblové rozvody spájajú trafostanice s rovnakými zariadeniami na distribúciu napätia na prenos energie z jedného výkonového transformátora do druhého.


Napríklad autotransformátor 330/110/10 kV prijíma na vysokej strane 330 energiu z niekoľkých vedení. K prenosu elektriny smerom k spotrebiteľom dochádza v priemere 110 a pri nízkej 10 kV časti.

Autotransformátor však môže byť napájaný stredným alebo nízkym napätím. Závisí to od stavu obvodu a od dynamiky procesov, ktoré sa v ňom vyskytujú.

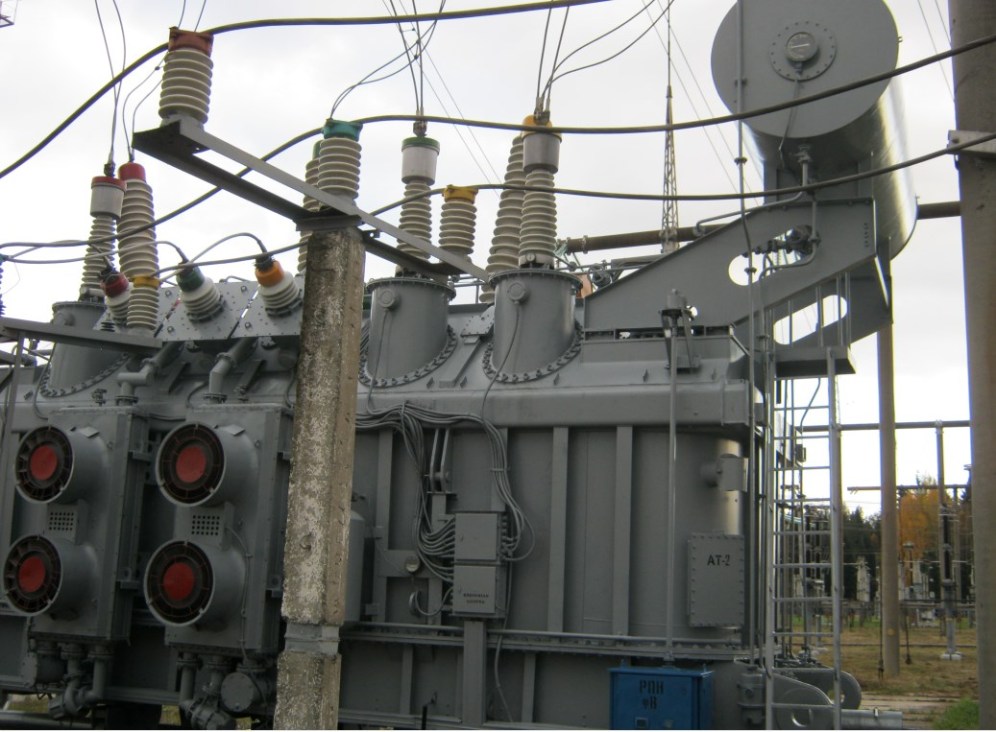

Fragment Autotransformer-330 kV.

AT 330

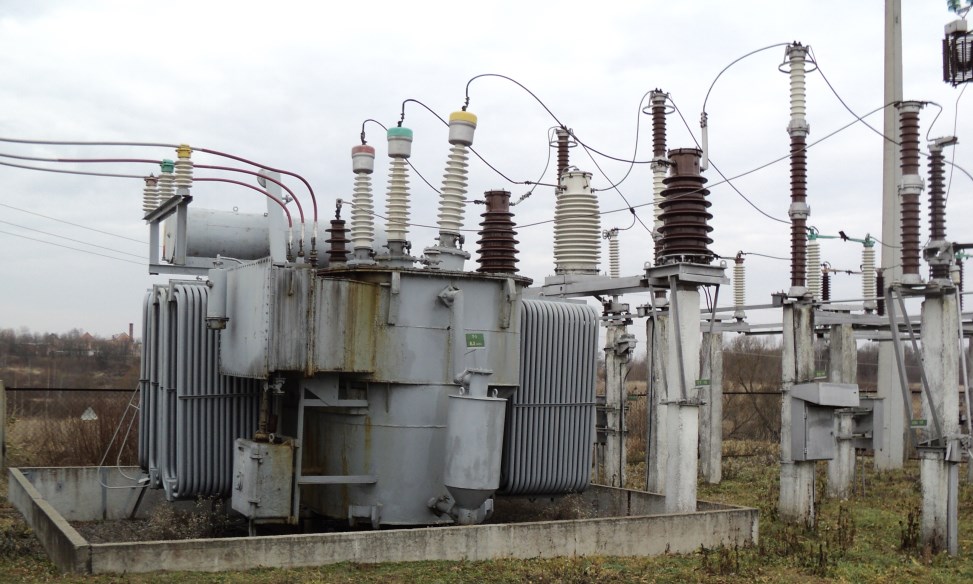

Pohľad na transformátor 110/10 vzdialenej rozvodne, ktorá prijíma elektrickú energiu na strane 110 a distribuuje ju po 10 kV vedeniach.

Typ vzdialenej rozvodne transformátora 110/10

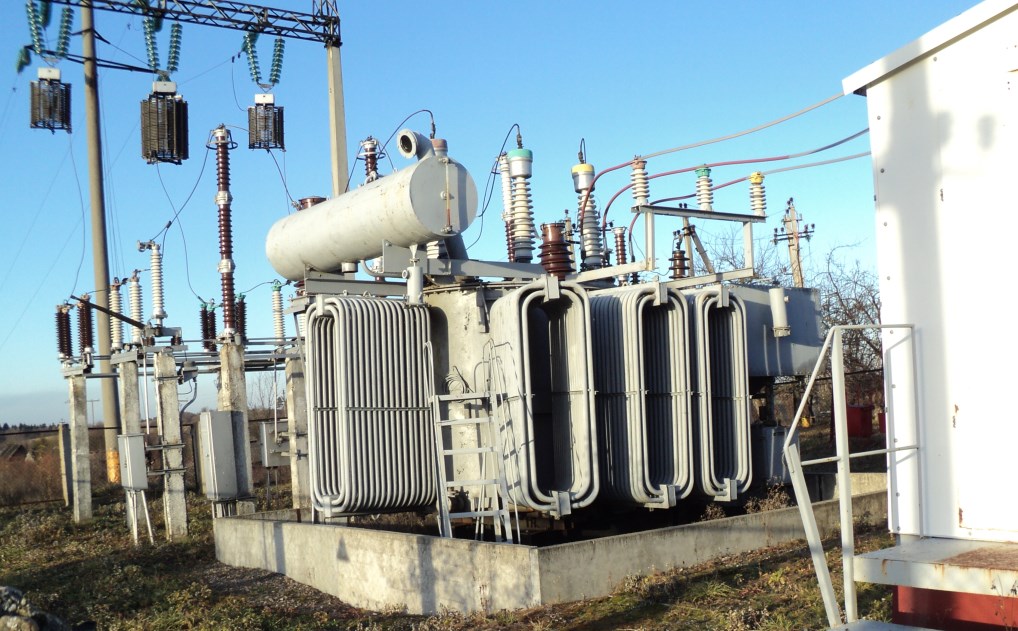

Je, ale z opačnej strany.

Typ vzdialenej rozvodne transformátora 110/10

Na pripojenie vedení k transformátorom sa používajú oplotené oblasti, na ktorých sú namontované výkonové prvky obvodu.

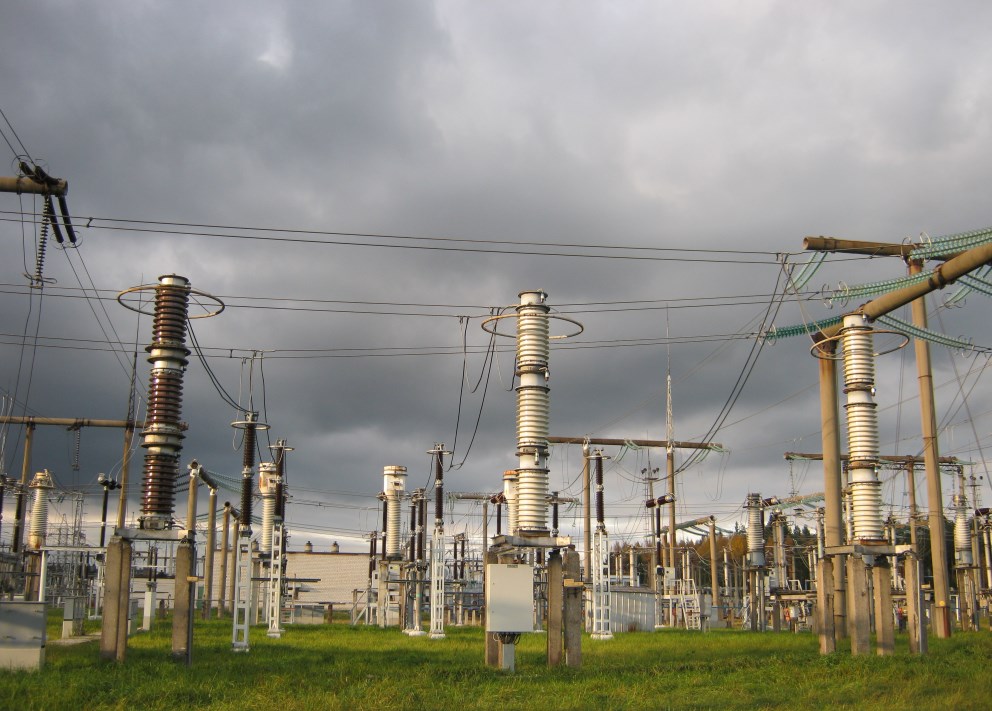

Pohľad na malý fragment otvorenej rozvodne 330 kV.

Pohľad na malý fragment otvorenej rozvodne 330 kV

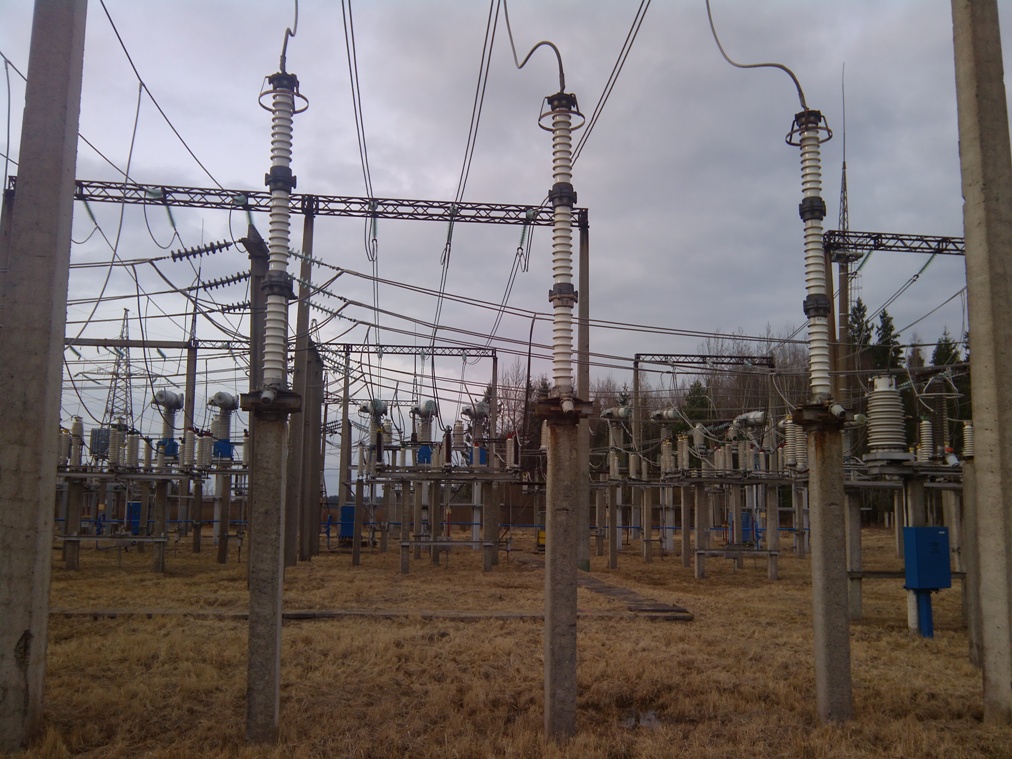

Časť územia vonkajšieho rozvádzača-110kV.

Časť územia vonkajšieho rozvádzača-110kV

Variant prenosu elektrickej energie od vstupu 110 АТ-330 do transformátora 110/10 kV

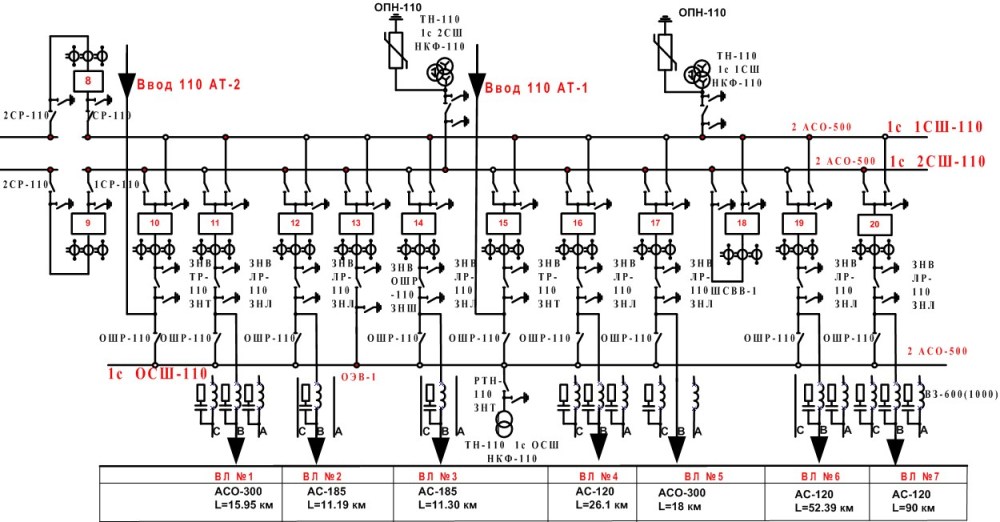

Príklad fragmentu primárneho elektrického obvodu (jedna časť) distribúcie elektrickej energie v otvorenom priestore pre 7 nadzemných elektrických vedení (kliknutím na obrázok ho zväčšíte):

Variant prenosu elektrickej energie od vstupu 110 АТ-330 do transformátora 110/10 kV

Tu je možné prenášať energiu zo vstupov 110 AT č. 1 alebo AT č. 2. V okruhu bol každý vstup AT pripojený k jeho zbernicovému systému pomocou spínačov č. 10 a č. 15, pričom pneumatiky boli rozdelené do úsekov pomocou spínačov č. 8 a č. 9, keď sa používa systém obtokovej zbernice prepínaný spínačom č. 13. Pneumatiky 1SSh a 2Sh možno kombinovať so spínačom č. 18.

Nadzemné elektrické vedenia sú napájané spínačmi č. 11, 12, 14, 16, 17, 19, 20. Okruh zabezpečuje vyradenie každého z nich z prevádzky pre vedenie nadzemného vedenia cez systém obtokovej zbernice.

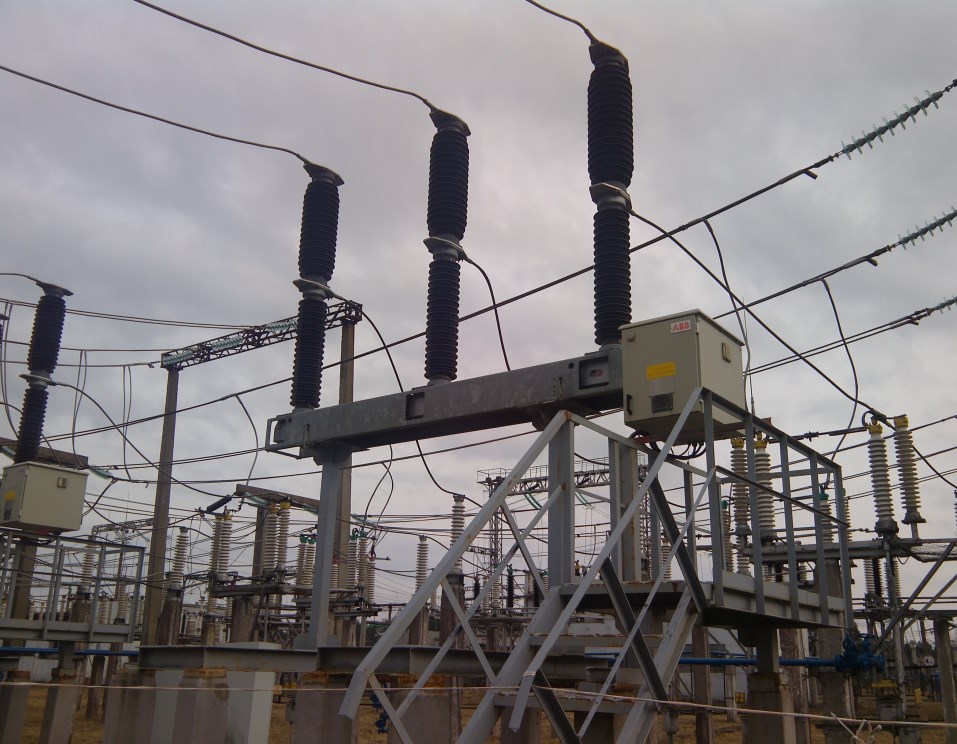

Na obrázku je uvedený istič 110 kV SF6 v tomto obvode.

Istič SF6 110 kV

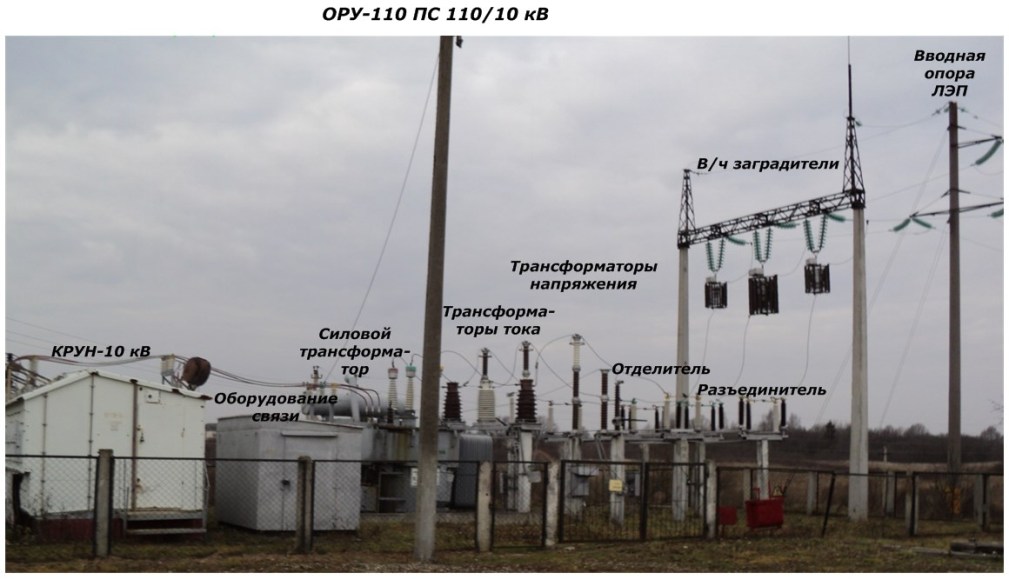

Z toho sa energia prevedie na nadzemné elektrické vedenie do vzdialenej rozvodne 110/10. Na nasledujúcom obrázku sú uvedené jeho hlavné výkonové prvky počnúc konečnou podporou vstupného vedenia na prenos energie (kliknutím na obrázok ho zväčšíte):

ORU 110 PS 110-10

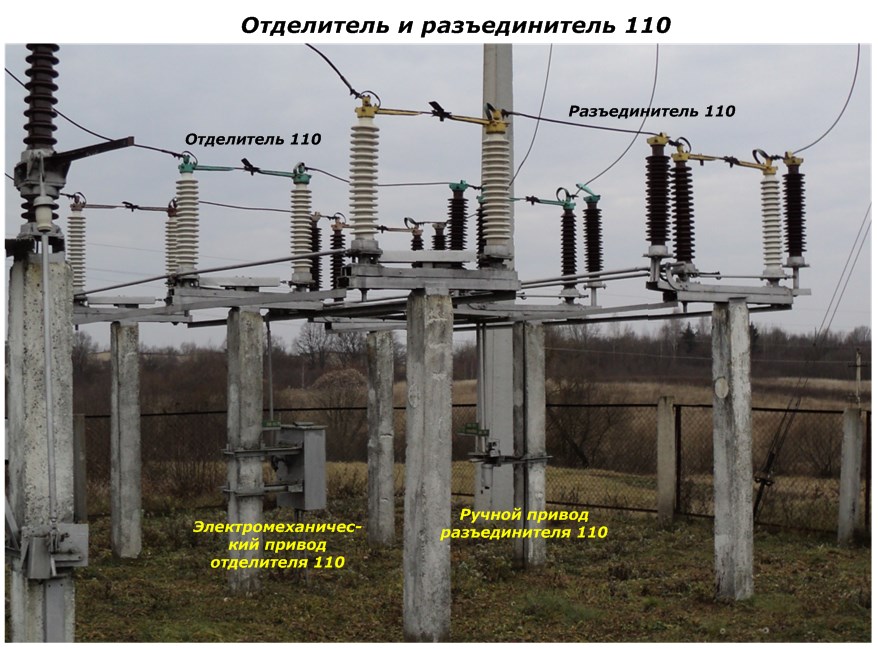

Elektrina sa dodáva do výkonového transformátora prostredníctvom odpojovača, oddeľovača, meracieho transformátora prúdu a napätia.

Každá z nich vykonáva určité úlohy:

  • Meracie transformátory prúdu a prúdové transformátory vyhodnocujú vektory prúdu a napätia vo fázach primárneho okruhu s určitými metrologickými chybami, prenášajú ich do sekundárnych ochranných, automatizačných a meracích zariadení na ďalšie spracovanie;

  • Odpojovač sa používa na manuálne otvorenie / zapnutie napájacieho obvodu, keď nie sú zaťažené napájacie káble obvodu;

  • Separátor automaticky odpojí výkonový transformátor trafostanice z vedenia do mŕtveho času, ktorý sa vytvorí počas núdzových podmienok v transformátore.

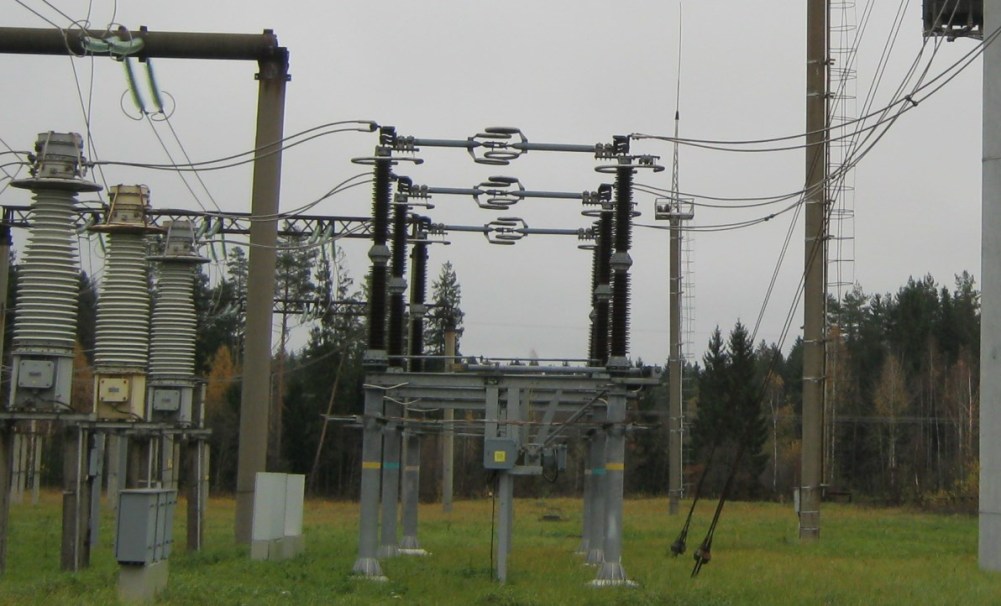

Ak chcete porovnať obraz prenášaného výkonu a zložitosti štruktúr, pozrite sa na typ odpojovača vonkajšieho rozvádzača 330 kV.Poháňajú ho výkonné trojfázové elektrické motory, ktoré sú riadené automatizáciou s alarmovými obvodmi.

typ odpojovača na rozvádzači - 330 kV

V sieti s napätím 380/220 V je takéto zariadenie bežným spínačom. Ale späť k rozvodni 110/10 kV.

Venujte pozornosť! Neexistuje žiadny prepínač vysokého napätia, ktorý by eliminoval nehody.

To však neznamená, že sa zanedbávali otázky bezpečnej prevádzky. V výkonovom transformátore sa neustále vyskytujú komplikované elektromagnetické transformácie s uvoľňovaním tepelnej energie a prenosom veľkých elektrických síl. To všetko je kontrolované meraním ochranných orgánov.

Sú umiestnené na samostatných paneloch.

Ochranné panely výkonového transformátora

V prípade kritických situácií sa zo zariadenia odstráni elektrina zo všetkých strán: 110 a 10 kV. Napájacie napätie sa v tomto obvode vypína plynom izolovaným spínačom umiestneným na rozvodni 330/110 kV.

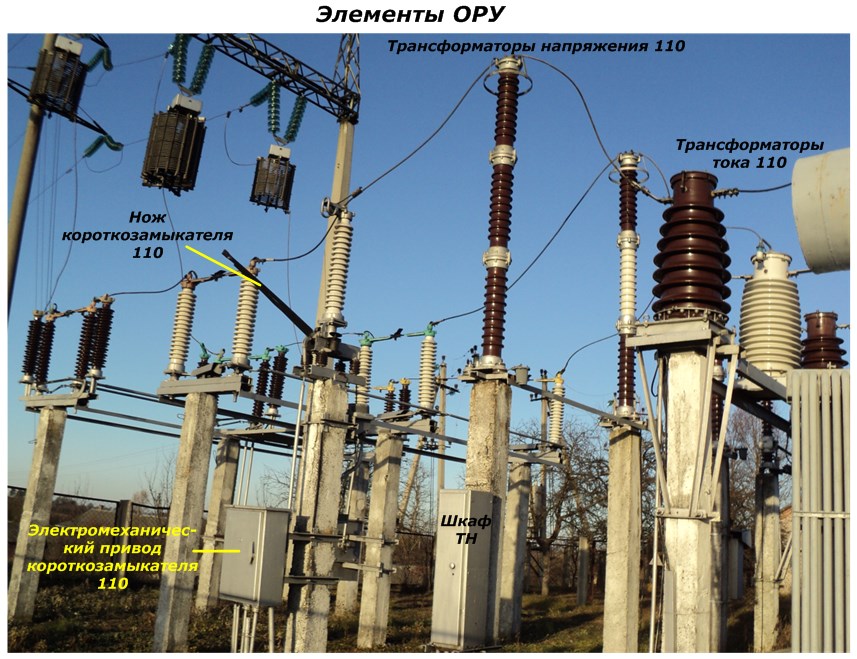

Aby to fungovalo, použite skrat (pre zväčšenie kliknite na fotografiu):

Prvky vonkajšieho rozvádzača

Jedná sa o špeciálne zariadenie, ktoré slúži ako výkonný prvok ochrany výkonového transformátora. Má pohyblivý uzemnený nôž s elektromechanickým pohonom.

V kritickom prevádzkovom režime ochrany, ktoré monitorujú stav procesov vo vnútri transformátora, dávajú silný impulz do elektromagnetu skratovej cievky. Z toho má vplyv na západku pružinového pohonu, ktorý pracuje a na vysokonapäťové pneumatiky spôsobuje skratový nôž (princíp pasca na myši).

V obvode sa vyskytne zemná chyba. Prúd z neho pociťuje ochrana ističa SF6 na vzdialenej napájacej rozvodni. Ich automatizácia otvára istič na určitý časový interval niekoľkých sekúnd.

Počas tejto doby sa na všetkých rozvodniach pripojených k tomuto elektrickému vedeniu vytvorí dočasná pauza. Automatizácia príslušného transformátora vydá počas svojej ochrany príkaz na pohon oddeľovača, ktorý automaticky rozprestiera svoje nože, prerušenie obvodu napájacieho napätia na výkonový transformátor, ktorý nakoniec „tlmí rozvodňu“.

Všetky tieto operácie trvajú asi 4 sekundy. Po ich uplynutí automatizácia diaľkového spínača zapne napätie privedené do vedenia. Ale k poškodenému výkonovému transformátoru nedosiahne medzera vytvorená separátorom. Všetci ostatní spotrebitelia budú naďalej dostávať elektrinu.

Spätné spínanie skratom a separátorom vykonáva obslužný personál manuálne po analýze činnosti automatizácie podľa výsledkov činnosti výstražných obvodov.

Týmto spôsobom sa zvyšuje spoľahlivosť zariadenia a znižujú sa straty počas prenosu elektriny v elektrických sieťach.


Obvod 10 kV

Z výkonového transformátora sa prevedená energia 10 kV dodáva na vstup do kompletného vonkajšieho rozvádzača KRUN a je distribuovaná prostredníctvom zbernicového systému a ističov s ochranou a automatizáciou pozdĺž vzduchových alebo káblových vedení.

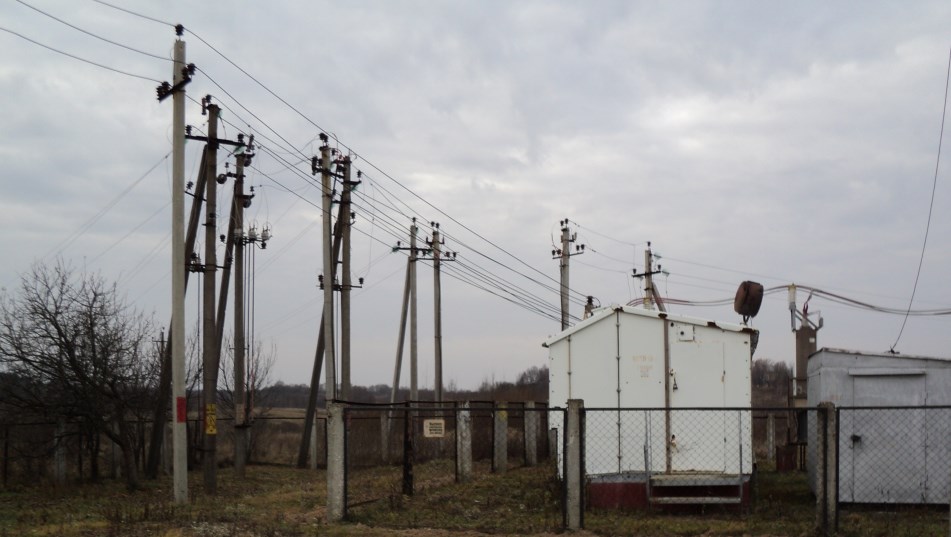

Na fotografii sú viditeľné nadzemné elektrické vedenia 10 kV odchádzajúce z KRUN.

Letecké vedenia na prenos energie - 10 kV s odletom z KRUN

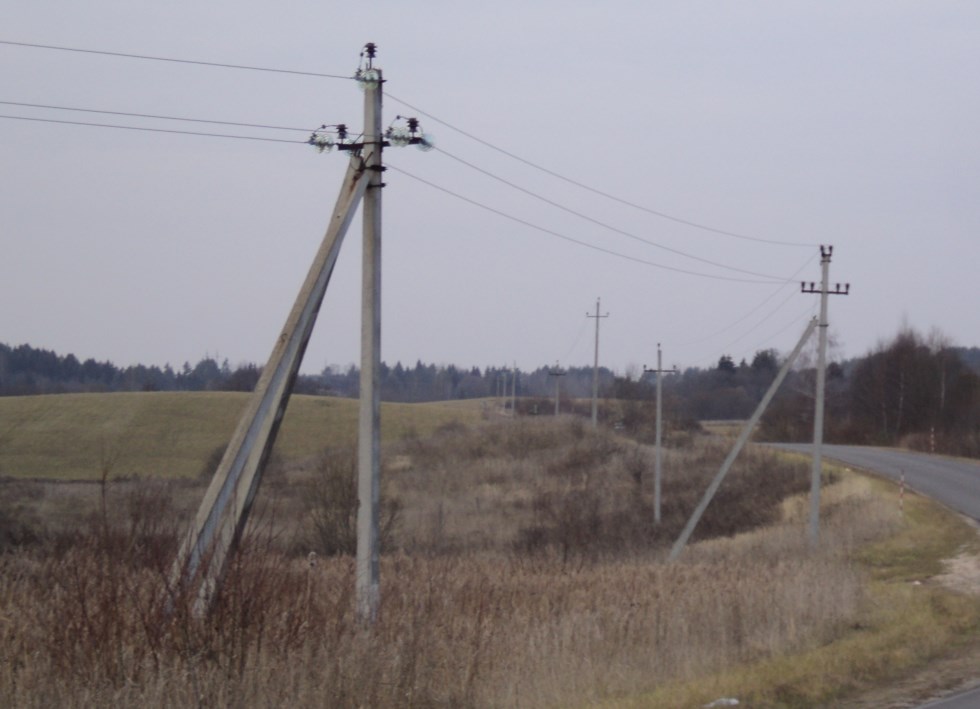

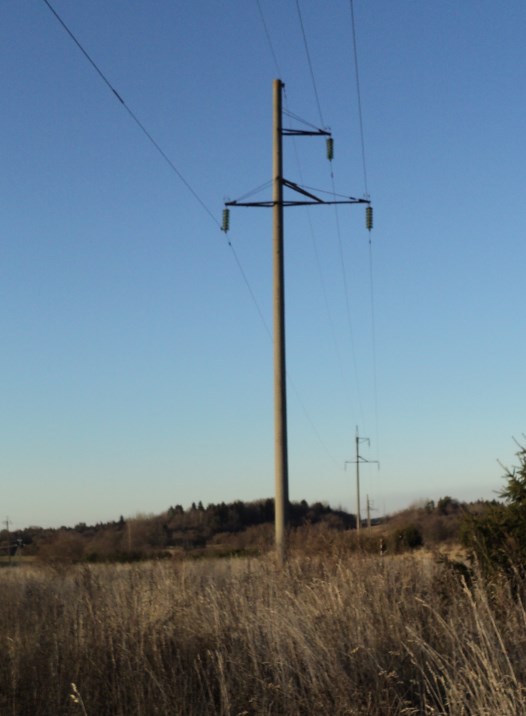

Nadzemné elektrické vedenie 10 kV v oblasti pozdĺž diaľnice.

Nadzemné elektrické vedenie 10 kV

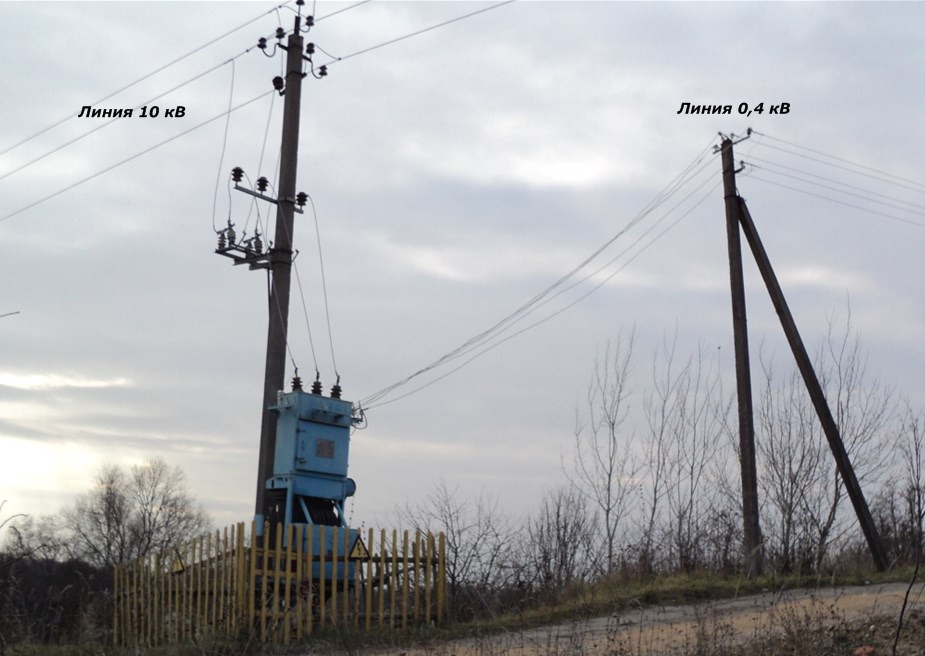

K takýmto vedeniam sú pripojené rozvodne 10 / 0,4 kV.


Transformátor 10 / 0,4 kV

Konštrukcia a rozmery výkonových transformátorov, ktoré prevádzajú elektrinu s napätím 10 kV na 380 voltov, závisia od úloh, ktoré vykonávajú, a od prenášaných kapacít. Ich vonkajšie rozmery možno odhadnúť pomocou niekoľkých fotografií.

Transformátor 10 / 0,4 kV

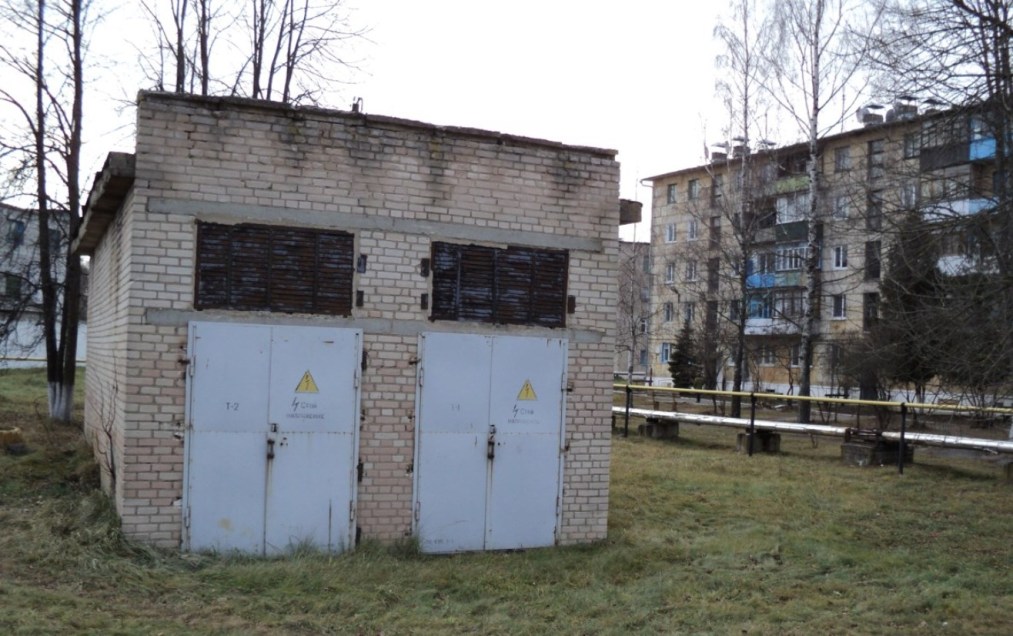

Stavba v samostatnom uzavretom objekte pre viacposchodové budovy v obci.

Kovové skrinky v prírode 10 / 0,4 kV.

Kovové kryty 10 / 0,4 kV

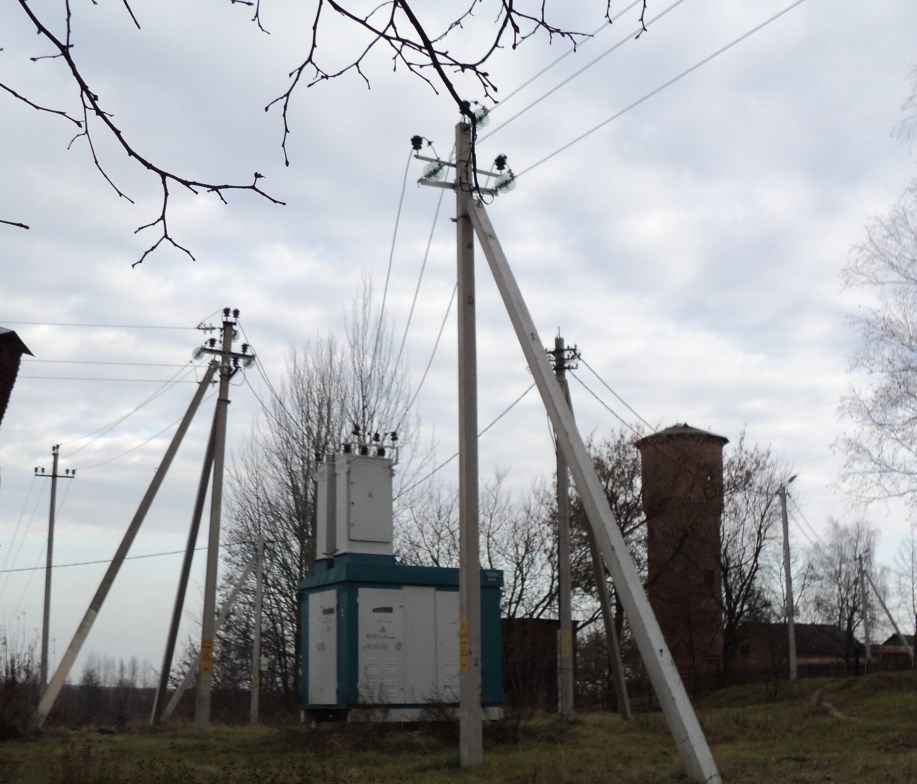

Transformátor 10 / 0,4 kV v garážnom družstve (kliknutím na fotografiu zväčšíte):

Transformátor 10 / 0,4 kV v garážnom družstve

Ako tieto transformátory fungujú, energia sa prenáša na spotrebiteľov, dochádza k stratám pri prenose elektriny v elektrických sieťach a vykonáva sa kompenzácia, sa opíše v ďalšom článku.

Pokračovanie článku:Ako sa elektrina prenáša na spotrebiteľov prostredníctvom siete 0,4 kV
