Príklady usporiadania zásuviek, spínačov a svetiel v kuchyni - užitočné tipy

Kuchyňa je jednou z najťažších miestností z hľadiska opravy. Je plná rôznych domácich spotrebičov, pre ktoré je vhodné predvídať v etape plánovania nielen miesto ich trvalého umiestnenia, ale aj to, ako budú pripojené k sieti a aké pohodlné bude ich použitie. Niekedy chyby v plánovaní môžu značne pokaziť dojem vykonanej práce a prepätie alebo nedostatok času a často iba drahé.

Kde začať? Samozrejme, so správnym plánovaním umiestnenia elektrických zásuviek, vypínačov a svetiel v oblasti vstavaného kuchynského nábytku. V tomto článku sa zameriame na niektoré z najbežnejších schém umiestnenia zásuviek na pripojenie zabudovaných domácich spotrebičov, spínačov a svetiel v kuchyni, analyzujeme ich vlastnosti, výhody a nevýhody a poskytneme odporúčania na ich použitie a zlepšenie. Vždy môžete niečo pridať a vylepšiť.

Prvé usporiadanie zásuviek a vypínačov v kuchyni

Teraz obyvatelia a noví osadníci masívne inštalujú kuchyne, ktoré sú krásne, moderné, ale pozeráte sa na konečný výsledok a vidíte, že elektrika sa vyrába na úrovni sovietov, káble vážia (od lámp, digestorov, mikrovĺn, atď.), Je tam jedna zásuvka, najviac dve a na takom mieste že nie je jasné, prečo opäť potrebujete predlžovací kábel, aby všetko fungovalo správne.

Chlapci, rozumiem všetkému, hlava v takýchto chvíľach je vždy plná mora informácií (inštalatérske práce, dlaždice, inštalatéri atď.), Ale veľká požiadavka je pre vás, zavolajte alebo pozvite skúseného elektrikára, ktorý by vám ponúkol veľa riešení, aby moderná kuchyňa vyzerala zo všetkých strany moderných a potom si nemyslia, že bolo potrebné urobiť niečo pre pohodlie a čas už uplynul.

Pokiaľ ide o elektrické obvody do kuchyne. Zhromaždil som niekoľko takých fotiek, ktoré by som doplnil a opravil na základe svojich skúseností s prácou s ukladaním elektriny pod kuchyňu:

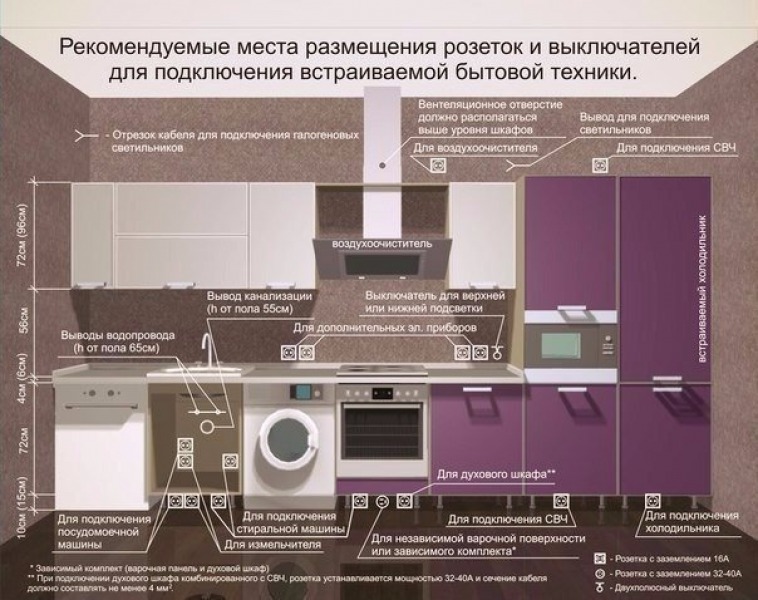

Usporiadanie zásuviek a spínačov č. 1 (pre zväčšenie kliknite na obrázok)

1. Zásuvka pre mikrovlnnú rúru. Na diagrame sú dve z nich, jedna nad skrinkou, druhá v suteréne kuchyne. V skutočnosti je šnúra v mikrovlnných rúrach veľmi krátka, asi 50 cm, preto v tomto uskutočnení budete musieť použiť predlžovací kábel, ktorý sa neodporúča. Správnejšou možnosťou je použitie skrytého vývodu, ktorý musí byť umiestnený v stene bližšie k pravej strane mikrovlnnej rúry, kde takmer všetky mikrovlnné rúry majú určité vybranie. Týmto sa vylúči predlžovací kábel a samotný kábel nebude viditeľný.

2. Zásuvka pre odsávače pár. Táto možnosť je nesprávna, pretože opäť krátka šnúra z kapoty a čo je najdôležitejšie, ak je tam nainštalovaný plastový kanál, zásuvka so zástrčkou bude rušiť priliehavé uchytenie na stenu. Pri správnej možnosti by mal byť vývod umiestnený za dekoratívnym (vertikálnym) krytom samotnej kapoty, bližšie k stredu, aby zátka nezasahovala do potrubia. Horný bod výstupu je horná hranica nástenných skriniek alebo častejšie, mierne pod hornou hranicou (v závislosti od usporiadania kuchyne v oblasti odsávača pár).

3. Spínač pre príslušenstvo. Je potrebný, je to jednoznačný, hlavnou vecou je nájsť vhodné a vhodné miesto pre riadenie. V tejto verzii schémy to nie je vhodné tak z hľadiska kontroly, ako aj z hľadiska umiestnenia, napríklad na jej mieste môžu byť strešné koľajnice na zavesenie kuchynského riadu, hrnčeky a ďalšie veci. Umiestnil by som ho do centrálnej časti a zdôraznil jeden z modulov pod ním v bloku troch zásuviek. Spínač je možné nainštalovať jedným alebo dvoma kľúčmi (osvetlenie ľavej a pravej časti pracovnej plochy).

4.Chopper spínač. V pravom rohu pracovnej plochy (nad práčkou) môžete usporiadať ďalší rad dvoch zásuviek + spínač na sekačku (v tejto jednotke úplne vľavo).

5. Chladnička. Často sa stáva, že chladnička nie je zabudovaná do kuchyne, ale stojí samostatne, preto je lepšie umiestniť skrytý odtok do spodnej časti, do oblasti kompresora. Existuje aj iná možnosť umiestnenia, ktorá je nad chladničkou, ale všimnite si, že kábel z chladničky je často taký dlhý, že nie je dostatočný.

6. Čo iného sa dá nájsť. Osvetlenie pod priezorom horných skriniek, osvetlenie samotných skriniek, inštalácia televízora. Vyžaduje si to aj správu siete a napájanie.

Druhé usporiadanie zásuviek, vypínačov a svetiel v kuchyni

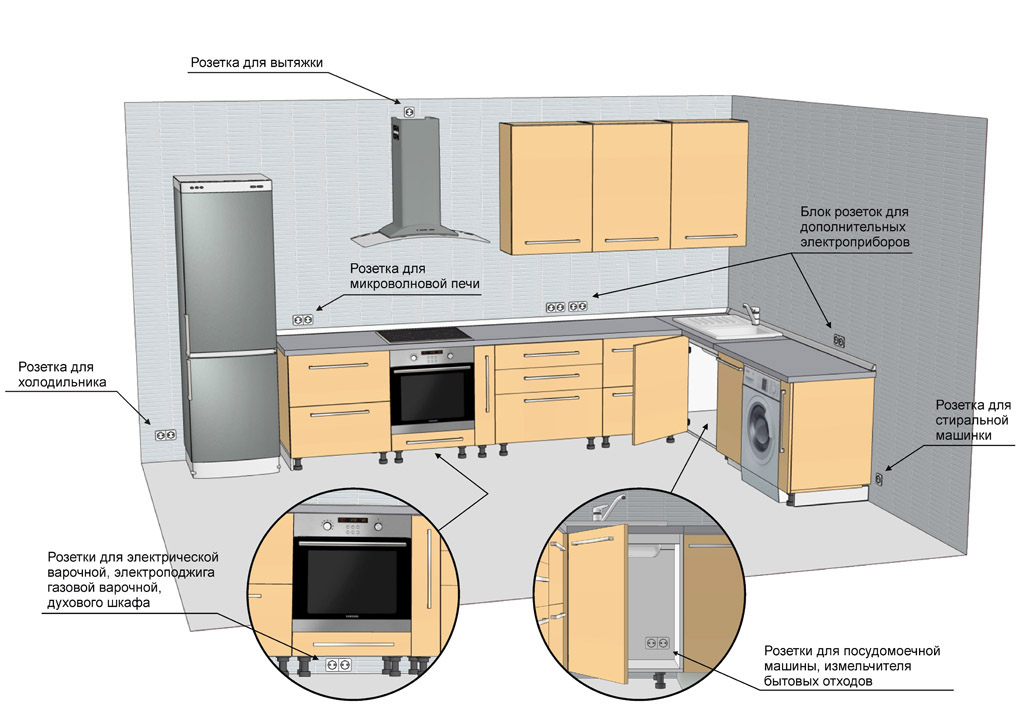

Usporiadanie zásuviek a spínačov č. 2 (pre zväčšenie kliknite na obrázok)

1. Zásuvka pre chladničku. Môže byť umiestnený na stene za chladničkou v oblasti kompresora alebo v suteréne kuchyne napravo od chladničky. V tejto verzii okruhu sa nezohľadňuje pravdepodobnosť, že chladničku je možné nainštalovať priamo do rohu a výstup môže priliehať k extrémnej stene chladničky.

2. Zásuvka pre odsávače pár. Podľa môjho názoru je veľmi vysoká a bude viditeľná zo strany. Presnejšie povedané, vývod by mal byť umiestnený za dekoratívnym (vertikálnym) krytom samotného odsávača, bližšie k stredu, aby zátka nezasahovala do potrubia. Horný bod výstupu je horná hranica nástenných skriniek alebo častejšie, mierne pod hornou hranicou (v závislosti od usporiadania kuchyne v oblasti odsávača pár).

3. Zásuvka pre práčku. Neúspešná inštalácia bude viditeľná samotný kábel a zástrčka podložky. Okrem toho bude narúšať skutočnosť, že na tomto mieste je možné nainštalovať skrinku alebo iný kúpeľňový nábytok. Jej miesto je naľavo od práčky v suteréne kuchyne. Je celkom možné nainštalovať vodotesnú zásuvku nad hlavou s krytím IP44 (zásuvka s ochranným krytom).

4. Sekačka. Vývod je na mieste, ale ako sa bude riadiť? Postavil by som spínač pre brúsku v bloku 4 vývodov v centrálnej časti kuchyne, zvýrazňujúc jeden z modulov pod ňou.

5. Osvetlenie nad umývadlom. Nie je to na diagrame, ale je žiaduce podsvietenie. Svetlo z kapoty bude tlmené, svetlo z lustru nebude tiež k dispozícii, pretože z ľudského tela sa vytvára tieň. Spínač na ovládanie tejto žiarovky sa môže umiestniť do bloku zásuviek nad práčkou a pridať pod ňu ďalší modul.

6. Čo iného sa dá nájsť. Vstavaná umývačka riadu. Osvetlenie pod priezorom horných skriniek, osvetlenie samotných skriniek, inštalácia televízora. Vyžaduje si to aj správu siete a napájanie.

Tretia schéma zapojenia, umiestnenie zásuviek a spínačov pre kuchyňu

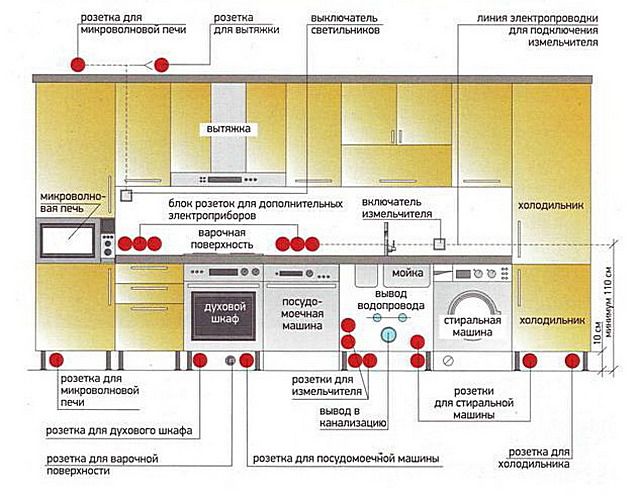

Usporiadanie zásuviek a spínačov č. 3 (pre zväčšenie kliknite na obrázok)

Tento systém je veľmi podobný dvom zvažovaným alternatívam. Čo máme:

1. Zásuvka pre mikrovlnnú rúru (mikrovlnná rúra). Na diagrame sú dve z nich, jedna nad skrinkou, druhá v suteréne kuchyne. V skutočnosti je šnúra v mikrovlnných rúrach veľmi krátka, asi 50 cm, preto v tomto uskutočnení budete musieť použiť predlžovací kábel, ktorý sa neodporúča. Správnejšou možnosťou je použitie skrytého vývodu, ktorý musí byť umiestnený v stene bližšie k pravej strane mikrovlnnej rúry, kde takmer všetky mikrovlnné rúry majú určité vybranie. Týmto sa vylúči predlžovací kábel a samotný kábel nebude viditeľný.

2. Zásuvka pre odsávače pár. Táto možnosť je nesprávna, pretože opäť krátka šnúra z kapoty a čo je najdôležitejšie, ak je tam nainštalovaný plastový kanál, zásuvka so zástrčkou bude rušiť priliehavé uchytenie na stenu. Pri správnej možnosti by mal byť vývod umiestnený za dekoratívnym (vertikálnym) krytom samotnej kapoty, bližšie k stredu, aby zátka nezasahovala do potrubia. Horný bod výstupu je horná hranica nástenných skriniek alebo častejšie, mierne pod hornou hranicou (v závislosti od usporiadania kuchyne v oblasti odsávača pár).

3. Štartovací spínač. Vývod je na svojom mieste, ale ako sa bude riadiť rezačka? Postavil by som spínač pre brúsku v bloku 4 vývodov v centrálnej časti kuchyne, zvýrazňujúc jeden z modulov pod ňou.

4. Chladnička. Často sa stáva, že chladnička nie je zabudovaná do kuchyne, ale stojí samostatne, preto je lepšie umiestniť skrytý odtok do spodnej časti, do oblasti kompresora. Existuje aj iná možnosť umiestnenia, ktorá je nad chladničkou, ale všimnite si, že kábel z chladničky je často taký dlhý, že nie je dostatočný.

5. Zásuvky v ľavom rohu. Nie sú na diagrame, ale ja by som pridal pár na kanvicu, pomalý sporák alebo rovnaký hriankovač.

6. Spínač pre príslušenstvo nad pracovnou plochou. Je potrebný, je to jednoznačný, hlavnou vecou je nájsť vhodné a vhodné miesto pre riadenie. Položil by som ju do strednej časti (nad práčku) a zdôraznil jeden z modulov pod ňou v bloku dvoch zásuviek.

7. Čo iného sa dá nájsť. Osvetlenie samotných skriniek, televízor. Vyžaduje si to aj správu siete a napájanie.

Štvrtá schéma zapojenia a umiestnenie zásuviek v oblasti kuchynského nábytku

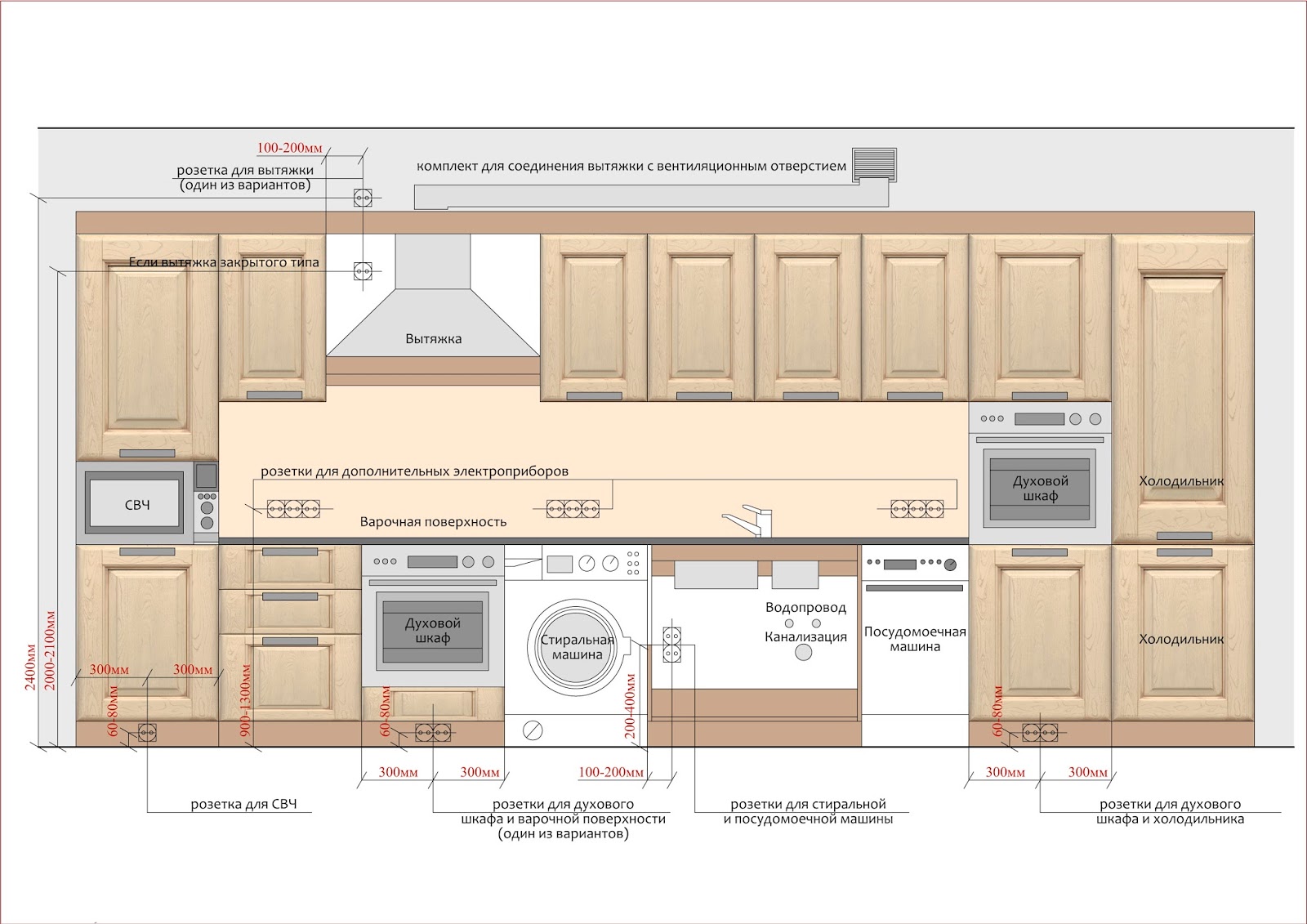

Usporiadanie zásuviek a spínačov č. 4 (pre zväčšenie kliknite na obrázok)

Táto schéma nie je v mnohých ohľadoch logická a nie je jasné, kto ju priniesol k životu (slabí zákazníci a inštalatéri, dosť si zlomili hlavu). Čo máme:

1. Zásuvka pre mikrovlnnú rúru (mikrovlnná rúra). Kompletné nezmysly! Dobre, musel som vyrezať dieru v zadnej stene spodnej skrinky, urobiť otvor v doske, ale ako pripojiť samotný kábel z mikrovlnnej rúry? Pri montáži kuchyne alebo pri montáži kuchyne? Všeobecne platí, že hádanka. Správnou možnosťou je použitie skrytého vývodu v samotnom vstupe do mikrovlnnej rúry. Výstup musí byť umiestnený v stene bližšie k pravej strane mikrovlnnej rúry, kde takmer všetky mikrovlnné rúry majú určité vybranie.

2. Zásuvka pre odsávače pár. Tiež nezmysel, iba v estetickom pláne. Komu sa bude páčiť viditeľnosť samotnej zásuvky, zástrčky a prívodného kábla? Pri správnej možnosti by mal byť vývod umiestnený za dekoratívnym (vertikálnym) krytom samotnej kapoty, bližšie k stredu, aby zátka nezasahovala do potrubia. Horný bod výstupu je horná hranica nástenných skriniek alebo častejšie, mierne pod hornou hranicou (v závislosti od usporiadania kuchyne v oblasti odsávača pár).

3. Sekačka. Tu to nie je vôbec k dispozícii. Neexistuje žiadna zásuvka, žiadna metóda ovládania (vo forme spínača alebo tlačidlového spínača). Postavil by som spínač pre vrtuľník v bloku 3 zásuviek v centrálnej časti kuchyne a zdôrazňoval jeden z modulov pod ním.

4. Chladnička. Často sa stáva, že chladnička nie je zabudovaná do kuchyne, ale stojí samostatne, preto je lepšie umiestniť skrytý odtok do spodnej časti, do oblasti kompresora. Existuje aj iná možnosť umiestnenia, ktorá je nad chladničkou, ale všimnite si, že kábel z chladničky je často taký dlhý, že nie je dostatočný.

5. Zásuvky pre rúru a varnú dosku. Na obrázku nie sú všetky zásuvky správne umiestnené, všetky by sa mali nachádzať v suteréne kuchyne. Je tu miesto pre nich a nie je potrebné kaziť nábytok. V skutočnosti je to takmer axióma a pravdepodobne o tom vie každý merač alebo dizajnér. Prečo je to tak maľované, že tomu nerozumiem? Zdá sa, že na konci nákresu si obvod pamätal, že bez elektriny táto technika nefungovala a namaľovala tak, že bola.

6. Spínač pre príslušenstvo nad pracovnou plochou. Na obrázku nie sú žiarovky vôbec k dispozícii, ale bez nich je to ťažké, povie to každá žena v domácnosti. Je však potrebné zabezpečiť aj jeho riadenie. Odporúčam nainštalovať spínač, ktorý dobre zapadá do jednotky zásuviek nad doskou. Môžete ho umiestniť napravo (nad umývačku riadu) zvýraznením jedného z modulov pod ním v bloku troch zásuviek.

7. Zásuvka pre práčku. Je možné, keď je natreté (zásuvka musí byť s indexom IP44), ale je lepšie opäť v kuchynskej suteréne vpravo alebo vľavo od stroja.

8.Zásuvka pre umývačku riadu. Na obrázku je všetko v poriadku, ale je k tomuto miestu dostatok kábla (zásuvky pod umývadlom)? Rovnako ako v prípade práčky je najlepšie umiestniť ju do suterénu vpravo alebo vľavo od metra.

7. Čo iného sa dá nájsť. Osvetlenie samotných skriniek, televízor. Vyžaduje si to aj správu siete a napájanie.
