Spôsoby, ako nainštalovať príslušenstvo na strop

Pri práci s elektrickým obvodom sa vždy venuje pozornosť jeho stabilite a kvalite inštalácie. Osvetľovacie systémy, najmä tie, ktoré sa nachádzajú nad hlavou, musia byť bezpečne upevnené v silových prvkoch budovy a držané v nich pod vplyvom rôznych druhov zaťaženia.

Najbežnejšie spôsoby inštalácie svietidiel na strop sa dajú podmienečne rozdeliť podľa použitia:

• v priemyselných zariadeniach;

• v obytných priestoroch.

Funkcie priemyselného osvetlenia

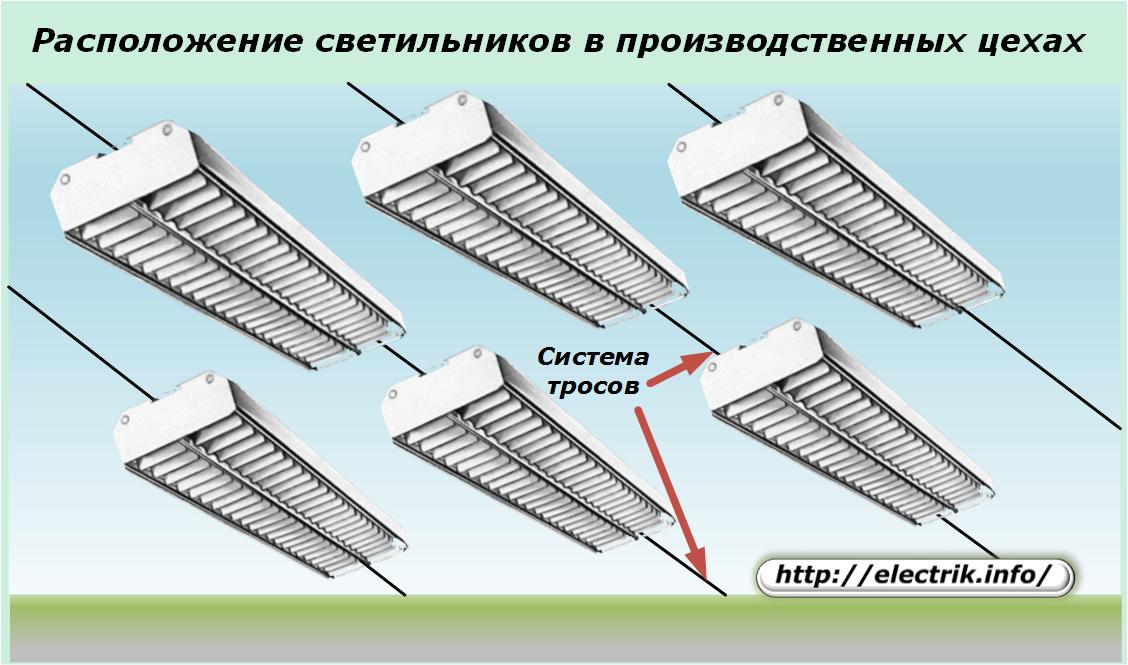

V laboratóriách, dielňach, seminároch by svetlo malo rovnomerne osvetľovať celý pracovný priestor. Na tento účel často používajú veľké žiarivky, ktoré sú rozmiestnené v radoch v určitej výške.

Spôsob pripojenia sa môže líšiť. Jednotlivé zariadenia sa pohodlnejšie pripevňujú priamo na povrch stropu.

Vysoká výška a potreba umiestniť veľké množstvo takýchto svetelných zdrojov však spôsobuje určité ťažkosti počas inštalácie a ich následnej údržby.

Preto je najbežnejšie používaný káblový systém. Výrobcovia dokonca vyrábajú špeciálne konštrukcie káblových káblov a vodičov pre takéto osvetľovacie zariadenia.

Takýto systém na umiestnenie príslušenstva vám umožňuje oslobodiť strop od montáže ďalších štruktúr a priviesť svetelné zdroje bližšie k povrchom pracovísk.

Týmto spôsobom sa vytvorí ďalšie zaťaženie stien, do ktorých sú upevňovacie prvky namontované. Budovy z betónových dosiek majú obvykle vysoký stupeň bezpečnosti a vydržia sily, ktoré na ne pôsobia. A murované steny vyrobené z penových tvárnic alebo tehál majú vlastnosti. Musia byť otestované na svoju schopnosť odolať úsiliu napnutého kábla a ak je to možné, použiť na tieto účely podporné stĺpy.

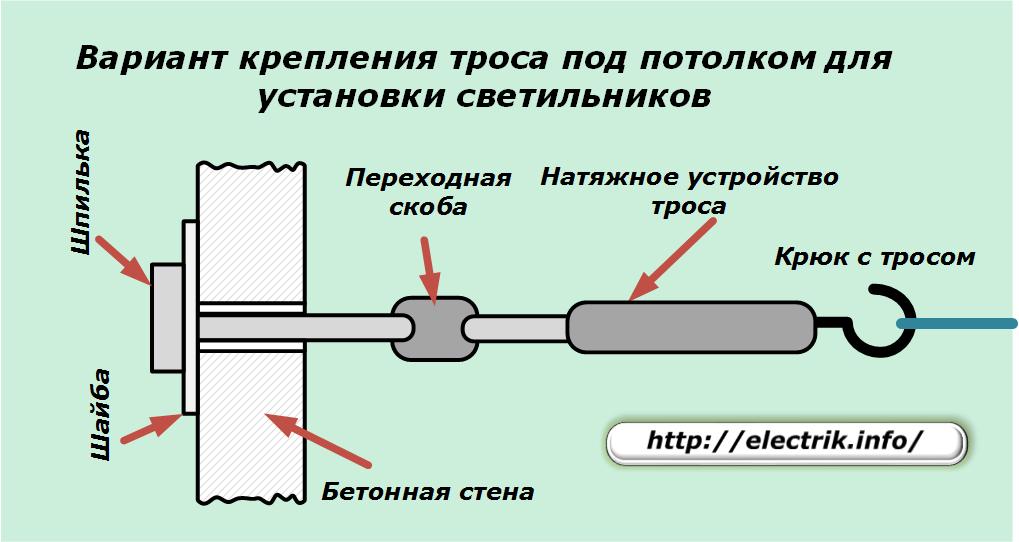

Jedna z možností pripojenia káblového systému je zobrazená na obrázku nižšie.

Poskytuje prechodnú konzolu a napínač s hákom, na ktorom sa nosí kábel. Je vhodné zvoliť väčšiu plochu podložky umiestnenú medzi čapom a stenou. Niekedy sa kvôli rovnomernému rozdeleniu zaťaženia v rovine steny namiesto podložky inštalujú kovové dosky alebo rohy.

Spôsoby inštalácie svietidiel na strop v obytných priestoroch

Dizajn, materiál a hrúbka stropu ovplyvňujú spôsob montáže umelých svetelných zdrojov.

Betónové stropy z podlahových dosiek

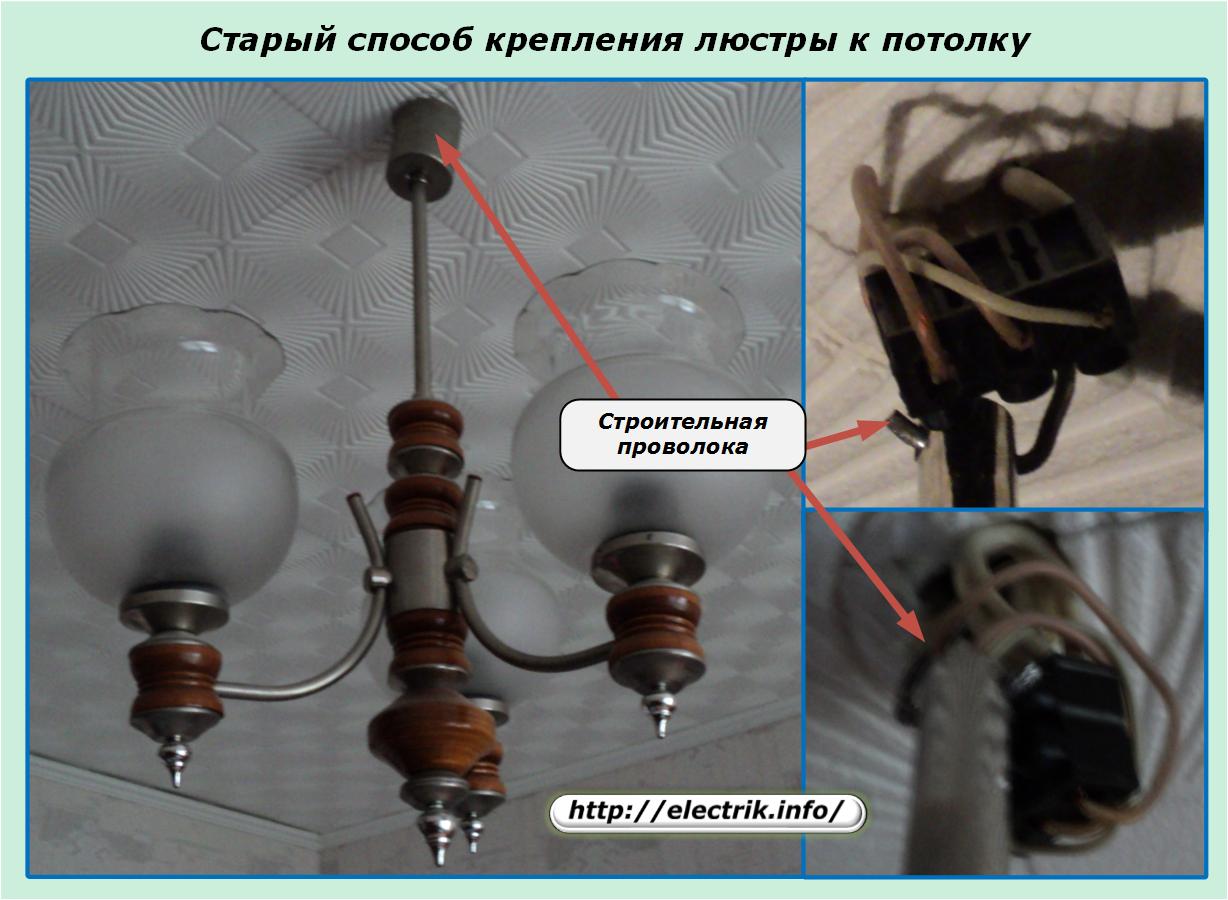

Upevňovací drôt

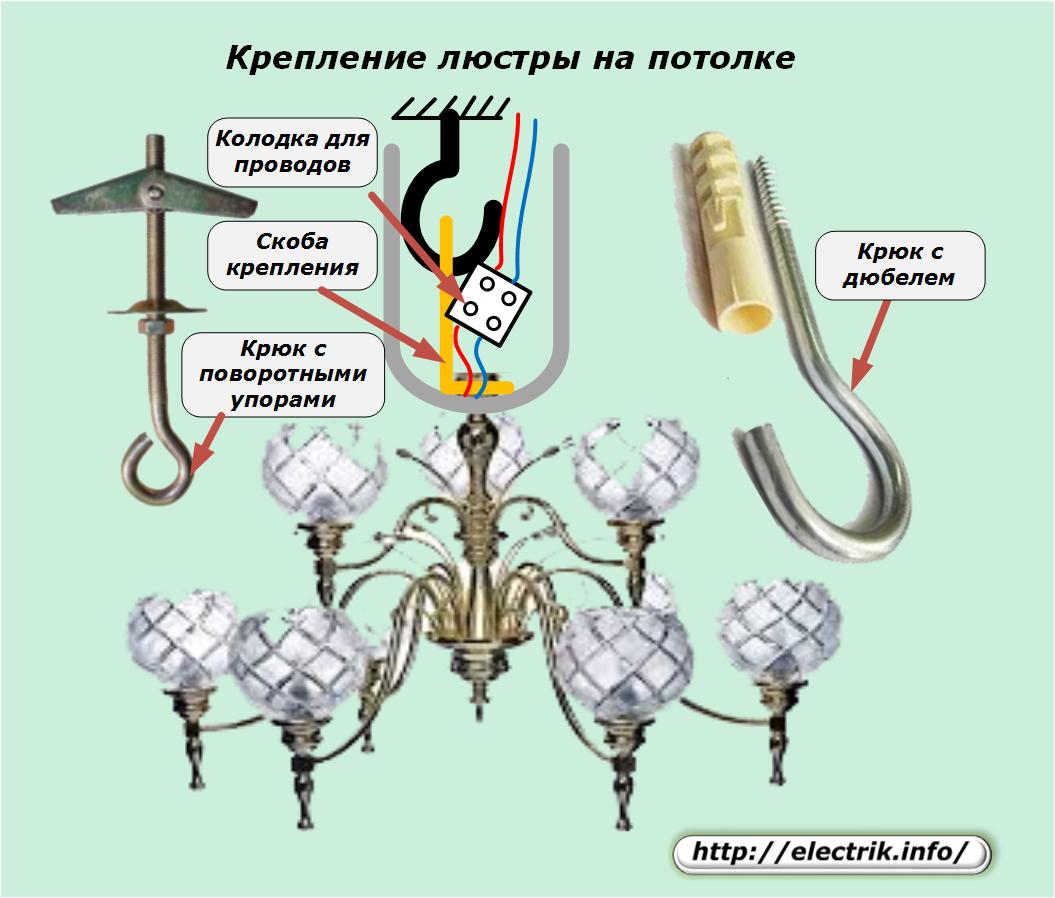

V panelových budovách starej stavby stavitelia v mieste inštalácie lampy na strop zobrazovali nielen elektrické vedenie, ale aj kus oceľového drôtu na inštaláciu lustru, Na tomto stavebnom prvku bolo tiež zavesené puzdro žiarovky.

Elektrikári museli iba prepojiť káble z lustra s elektrickým vedením cez rozvodnú krabicu a spoj uzavrieť ozdobným ochranným uzáverom.

háčik

Rovnaká metóda funguje vo väčšine moderných budov. Iba tu umiestnenie lustru, pripravené staviteľmi, nemôže vždy uspokojiť kreatívne zámery majiteľov, ktorí sa rozhodli splniť pôvodné dizajnové riešenie pre osvetlenie miestnosti.

V takom prípade je potrebné zavesiť lustr na nové miesto. Tento zips s rôznymi metódami pripevnenia na strop nájdete v predaji.

Háčik s hmoždinkami má najjednoduchší spôsob konštrukcie a inštalácie, je však vhodný pre stropy z betónových podlahových dosiek. Potrebujú vyvŕtať otvor s dierovačom s priemerom zodpovedajúcim hrúbke hmoždinky po celú hĺbku jej vstupu.

Potom sa hmoždinka vtlačí do otvoru a háčik sa priskrutkuje. Pri pohybe praskne upevňovacie miesta hmoždinky a pevne ich zovrie v otvore betónovej dosky.

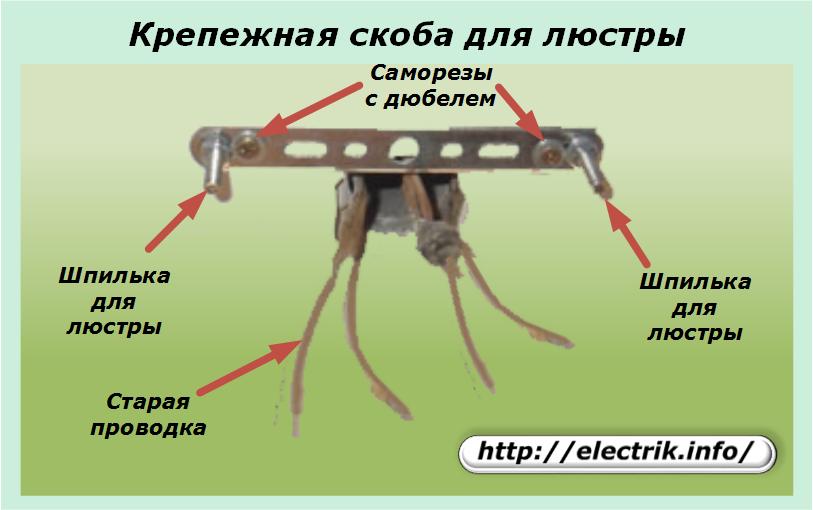

Montážna konzola

Tento typ pripevnenia sa podobá pripevneniu háčika pomocou hmoždinky, iba doska je pripevnená na najmenej dvoch miestach pomocou samorezných skrutiek a hmoždiniek. Otvory na telese lustru sa vložia do svoriek konzoly a priskrutkujú sa ozdobné upevňovacie matice.

Mnoho moderných lustrov, najmä drahých prevedení s LED lampami, pásikmi a diaľkovým ovládaním rádiového kanála pomocou diaľkových ovládačov, je vytvorených na montáž presne na strop. Okrem toho samotná montážna konzola je súčasťou súpravy osvetlenia.

Domáci majster, ktorý sa rozhodne nainštalovať takúto žiarovku aj v mieste starého lustru, bude musieť vyvŕtať nové diery a namontovať montážnu konzolu blízko výstupu elektrických drôtov zo stropu, ako je to znázornené na obrázku vyššie.

Stropy s malou hrúbkou

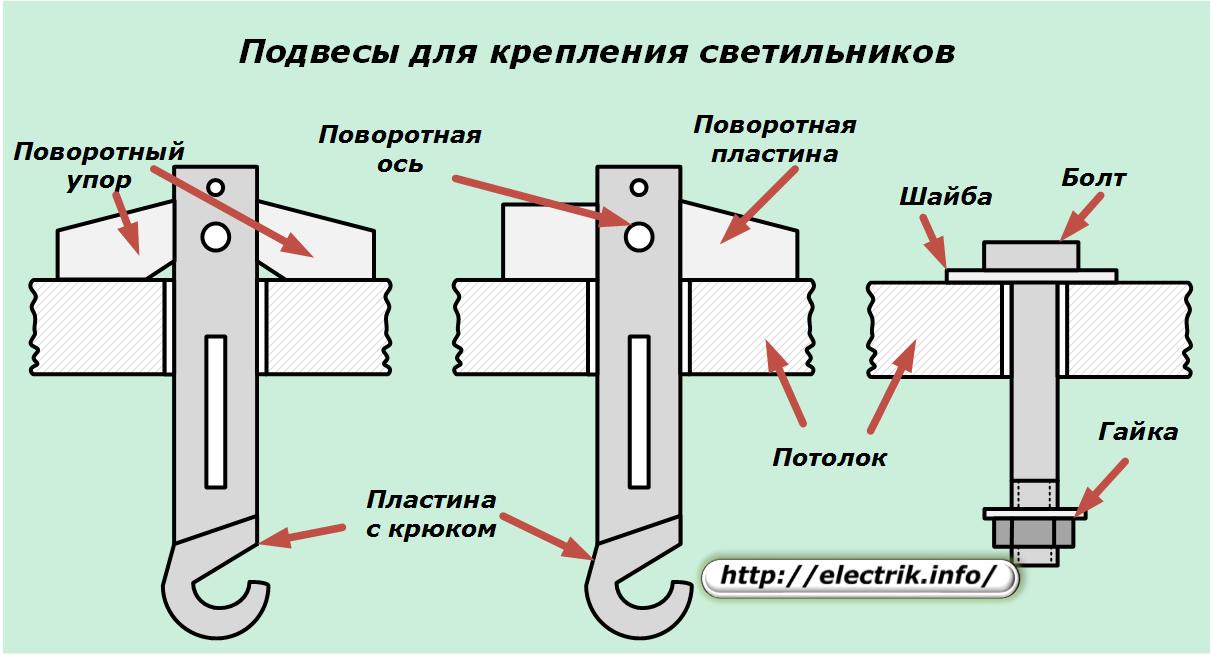

Tenká nosná konštrukcia stavebných prvkov niekedy neumožňuje montáž upevňovacích prvkov v plnej hĺbke. Pre taký strop sa používa montáž na základe vloženia upevňovacej platne cez celú hrúbku stropu a upevnenie na vonkajšej strane. Na tento účel sa používajú:

1. upevnenie hákov otočnými zarážkami alebo doskami;

2. Extra dlhé skrutky s prítlačnými podložkami.

Druhá možnosť montáže je o niečo jednoduchšia, ale dá sa použiť iba tam, kde je možné inštalačnú skrutku vložiť do stropného otvoru zhora. Tento spôsob je najčastejšie k dispozícii počas výstavby budovy iba v určitých etapách výstavby a po podlahe nad ďalšími stavebnými materiálmi sa takáto príležitosť stratí.

Závesy pre upevnenie príslušenstva pomocou otočných upevňovacích prvkov vám umožňujú dostať sa z tejto situácie.

Ich háčiky sú vyrobené z plochých dosiek, do ktorých je vyvŕtaný otvor a je vložená otočná os s pohyblivými zarážkami. Pri vstupe do háčika sú schopné sa vertikálne otáčať pozdĺž osi, keď vstupujú do háčika, cez otvor v strope, a potom sa vodorovne usadzujú a obmedzujú spúšťanie tohto výkonného prvku háčikom dole.

Otočná doska v tejto polohe je umiestnená na oboch stranách otvoru a pevne drží svoj povrchový hák v strope. Pohyblivé zarážky fungujú odlišne. Ich konštrukcia má jednoduchý blokovací mechanizmus, ktorý zabraňuje ďalšiemu otáčaniu prvkov okolo osi otáčania.

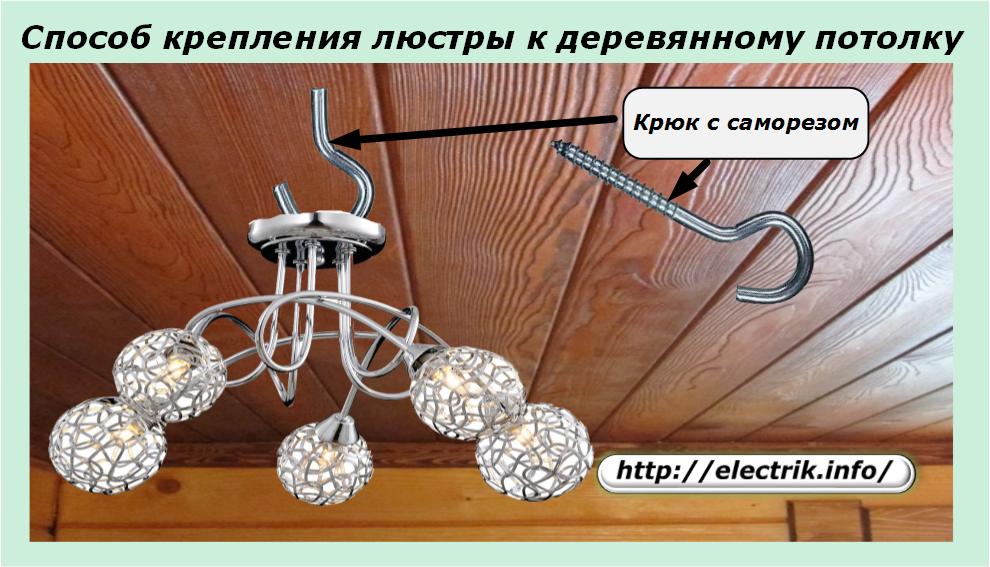

Drevené stropy

Najjednoduchší spôsob, ako pripevniť lampu, je zaskrutkovanie špeciálneho háčika so samoreznou skrutkou do stropného dreva, takže dĺžka skrutky prechádza nielen dekoratívnou doskou, ale ukáže sa, že je väčšinou zaskrutkovaná do materiálu nosného lúča.

V tomto prípade sa dosiahne maximálna pevnosť lustru.

Upevňovacie základne malých svietidiel je možné priskrutkovať priamo na dosku pomocou samorezných skrutiek dlhých 25 ÷ 35 mm.

Falošné stropy

Na ich vytvorenie použite:

• sadrokartónové dosky;

• dosky vyrobené z PVC materiálov;

• strečové materiály vyrobené zo syntetických tkanín alebo filmov.

Tieto materiály nedokážu uniesť hmotnosť väčšiny svietidiel a deformujú sa vplyvom pôsobiaceho zaťaženia. Preto sa na umiestnenie svetelných zdrojov používajú špeciálne technické riešenia.

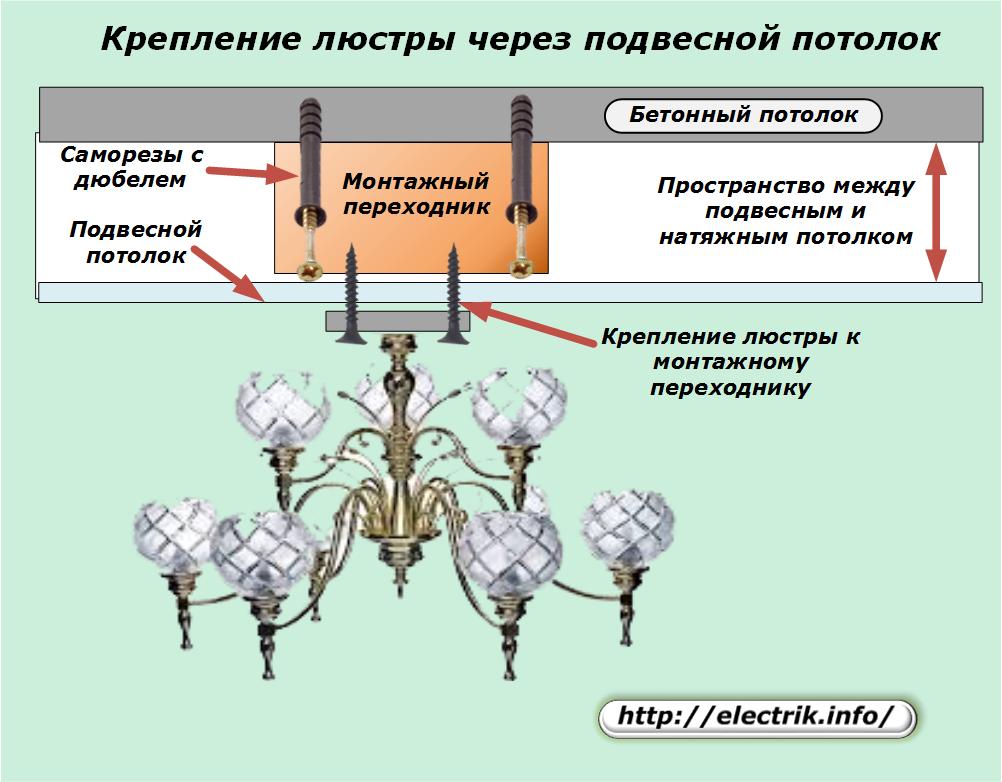

Montáž lustru prostredníctvom zavesených stropov

Ťažké svietidlá sú zavesené na pevnej betónovej základni stropnej dosky pomocou montážnych prechodových štruktúr, ktoré sú určené na prenos hmotnosti lustru na základný strop a umiestnenie základne svetelného zdroja v rovine zavesenia.

Hrúbka montážneho adaptéra je zvolená podľa vzdialenosti, ktorá sa vytvára od základnej plochy k spodnej rovine zaveseného stropu.Metódy pripevnenia lustru a adaptéra sa môžu líšiť, musia však zabezpečiť pevnosť štruktúry a jej dekoratívny vzhľad.

Spravidla sa takéto práce vykonávajú počas inštalácie stropu. Je ťažké zložiť lustr na už hotovú a zavesenú štruktúru zavesenia a v niektorých prípadoch je to problematické.

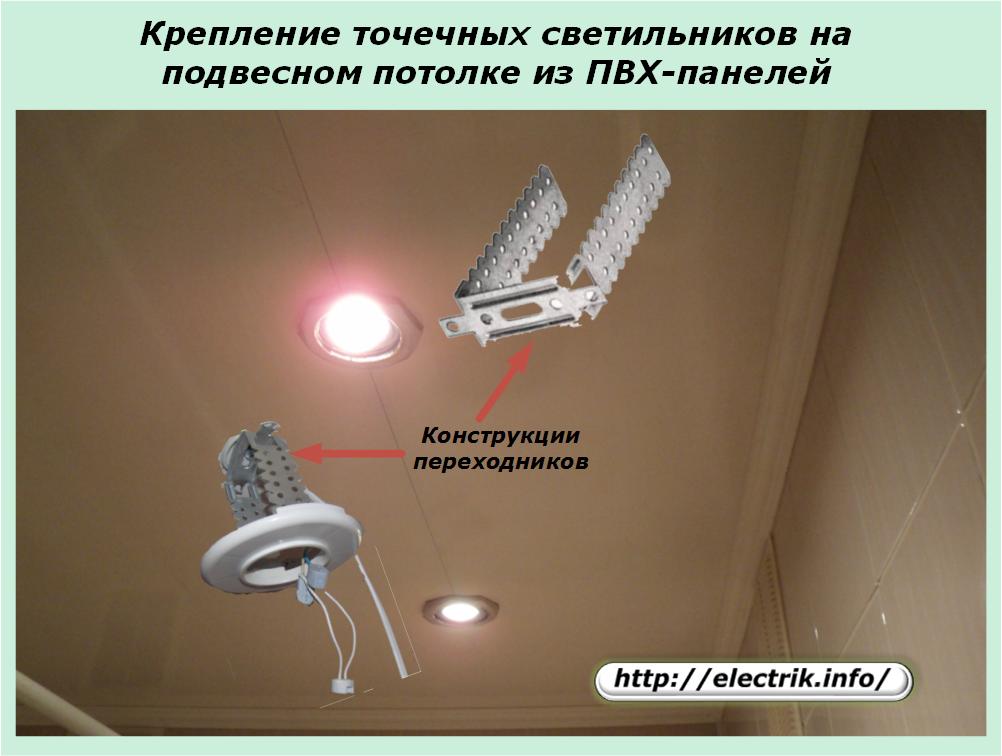

Inštalácia bodových svetiel do stropu z PVC dosiek

Malé zdroje svetla na vytvorenie miestneho osvetlenia sú k dispozícii na báze halogénu, energeticky úspornej žiarivky alebo led žiarovky s dizajnom kaziet prispôsobených na umiestnenie do špeciálneho príslušenstva.

Zaťaženia, ktoré vytvoria, sú omnoho menšie ako zaťaženia vyplývajúce z hmotnosti lustru. Z tohto dôvodu sa používajú ľahké adaptéry. Na ich výrobu sú vhodné bežné perforované pozinkované železné montážne pásky.

Dobre sa ohýbajú a umožňujú vám uchytiť akýkoľvek tvar. Pevnostné charakteristiky vytvoreného dizajnu zároveň zaisťujú jeho spoľahlivú a dlhodobú prevádzku.

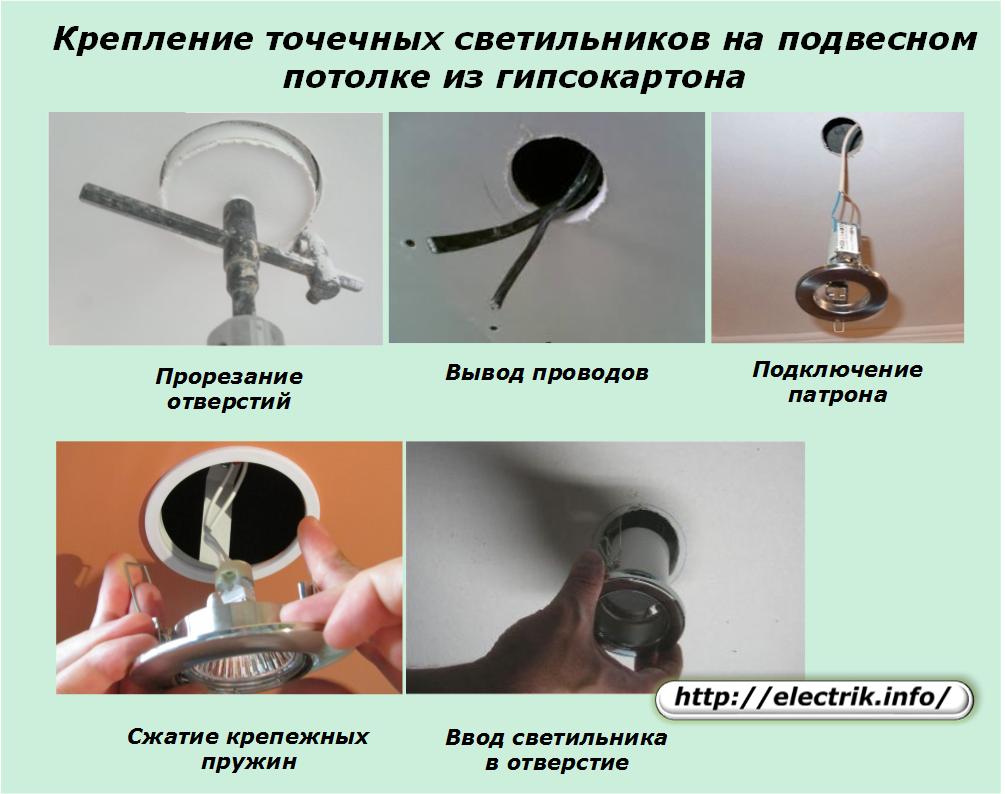

Inštalácia bodových svetiel do sadrokartónového stropu

Pevnosť dosiek sádrokartónu rôznych hrúbok umožňuje pripevnenie zdrojov svetla k materiálu zaveseného stropu, a nie k základnej rovine hlavnej.

Pri inštalácii žiarovky bola prijatá táto postupnosť prác:

• položenie elektrického vedenia pre elektrickú kazetu na hlavný strop pred namontovaním prívesku;

• vŕtanie otvorov v upínacích prípravkoch zásobníka;

• výstup drôtu;

• pripojenie kazety;

• stlačenie montážnych pružín a vstup lampy do štrbinového otvoru.

Dekoratívne kryty kazety zakrývajú konce štrbinového otvoru a konzoly s pružinami spoľahlivo držia nízku hmotnosť lampy v sádrokartónovom strope.

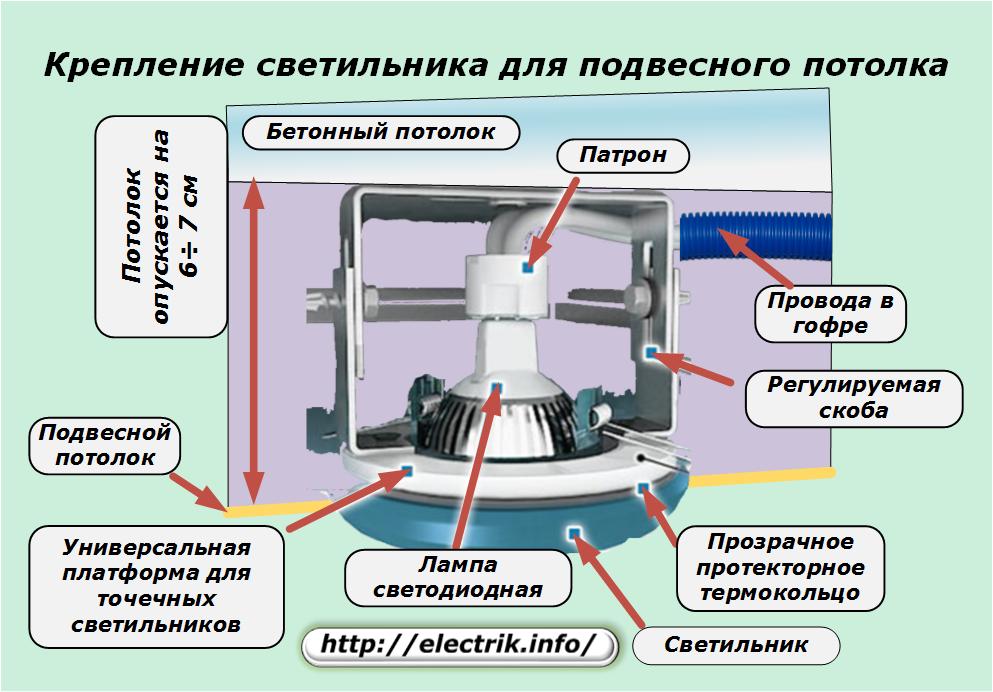

Inštalácia bodových svetiel v napnutom strope

Natiahnutá tkanina alebo fólia s nesprávnym stropom neumožňuje v ňom fixovať zdroje svetla. Na ich inštaláciu sa používa špeciálne zariadenie.

Továreň sa skladá z dvoch častí. Jedna z nich je priskrutkovaná k povrchu hlavného stropu pomocou skrutiek, a druhá, na základe nastavovacej konzoly a skrutiek, umožňuje nastaviť úroveň lampy v rovine napínacieho materiálu. Je žiaduce umiestniť ho vo vzdialenosti 6 až 7 cm od povrchu základne.

Dĺžka drôtov je zvolená tak, aby bolo vhodné na ne pripojiť kazetu odstránenú z príslušenstva.

Na roztiahnutú tkaninu sa v mieste kontaktu s univerzálnou plošinou prilepí priehľadný termokrúžok behúňa. Po zaschnutí lepidla sa tkanina vo vnútri krúžku odreže. Cez vytvorenú dieru káble vyjdú a kazeta je k nim pripojená. Zmontovaná žiarovka je vložená do strečového stropu a je pripevnená pružinovými svorkami.

Realizácia všetkých prác na inštalácii svietidiel na strop si vyžaduje pozornosť a presnosť, ktoré sú zabezpečené znalosťami technológie a určitými praktickými zručnosťami vyvinutými pri manipulácii s profesionálnymi nástrojmi a elektrickými zariadeniami.
