Ako vybrať, nakonfigurovať a pripojiť foto relé pre vonkajšie alebo vnútorné osvetlenie

Na začiatku minulého storočia existovalo v mnohých mestách jedinečné povolanie - lampár. Bol to muž, ktorý sa zaoberal pouličným osvetlením. S nástupom súmraku osvetľoval každý deň svetlá a ráno ich zhasínal.

V dnešnej dobe sa volajú automatické zariadenia „Súmrakové prepínače“ alebo „foto relé“.

vzhľad

Súmrakové spínače vyrábajú výrobcovia s rôznymi elektrickými charakteristikami, prevádzkovými parametrami a prevedením na rôzne účely.

Môžu byť navrhnuté tak, aby pracovali v interiéri, napríklad na osvetľovanie schodísk schodísk alebo na použitie vonku pod vplyvom zrážok.

Princíp činnosti

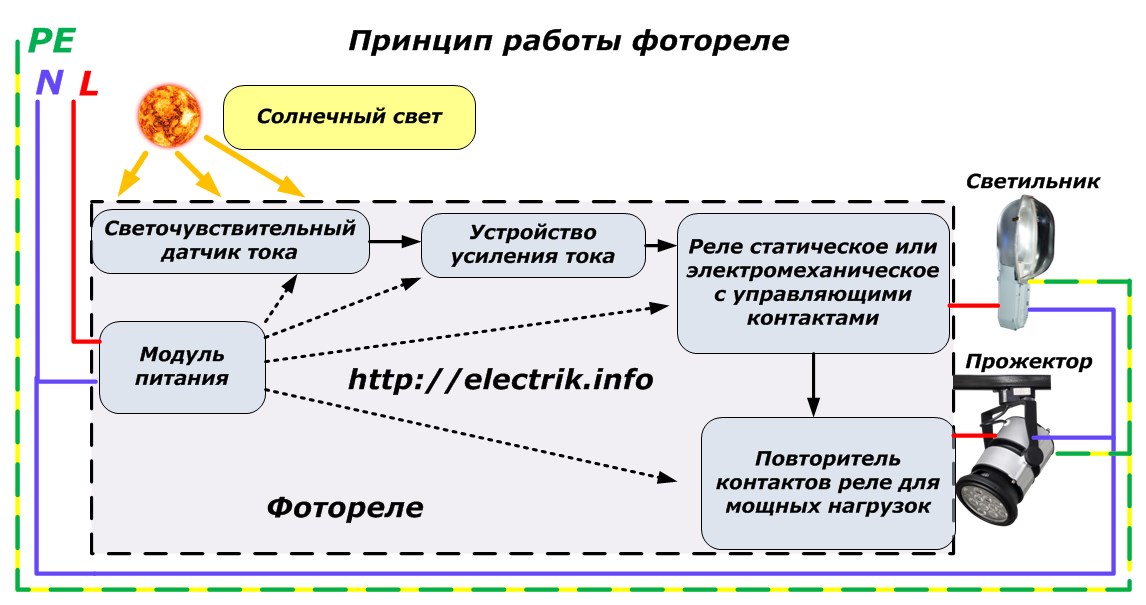

Všetky fotorelaye sú spojené skutočnosťou, že fungujú podľa jediného zákona, čo ukazuje nasledujúca schéma.

Svetelný tok slnečného žiarenia je vnímaný špeciálnym senzorom, ktorý generuje elektrický prúd proporcionálnej hodnoty. Keď osvetlenie klesá, hodnota generovaného prúdu klesá. Pretože galéria je veľmi malá, je zosilnená a privedená do relé - akčného člena, ktorý kombinuje logickú časť vo svojom návrhu.

Reléové kontakty ovládajú činnosť svietidiel alebo, v prípade potreby, štartér pre vysoko výkonné bodové svetlá.

Fotocitlivý prvok môže mať iné zariadenie a môže pracovať na základe:

• fotorezistor, ktorý mení svoj elektrický odpor pod vplyvom svetelného toku;

• fotodióda, ktorá prevádza svetlo na náboje elektriny v dôsledku procesov vyskytujúcich sa v spojeniach p-n;

• fototranzistor, ktorý prevádza svetlo na pohyb elektrických nábojov v dôsledku vedenia elektrónovými dierami;

• fotothyristor - optoelektronické polovodičové zariadenie s dizajnom pripomínajúcim konvenčný tyristor;

• viacvrstvový fotoimistor.

fotoodpor - Jedná sa o polovodičový produkt, ktorý pod vplyvom meniaceho sa prúdu svetla kvantovo premieňa svoj elektrický odpor.

Keď je fotorezistor pripojený k zdroju stabilizovaného EMF prostredníctvom odporu R záťaže, v obvode sa vytvorí prúd závislý na osvetlení.

fotodióda prevádza žiarenie na elektrický prúd a môže pracovať v obvodoch:

• s aplikovaným vonkajším spätným napätím;

• bez neho.

fototranzistor - Toto je obyčajný tranzistor citlivý na svetelný tok. Môže byť vyrobený ako pole alebo bipolárny tranzistor so štruktúrou n-p-n alebo p-n-p a základňou, ktorá je ožarovaná svetlom. Zmena intenzity osvetlenia ovplyvňuje hodnotu elektrického prúdu v pripojenom obvode.

Citlivosť fototranzistorov na svetlo je vyššia ako citlivosť fotodiód. Ich použitie je preto sľubnejšie.

Foto tyristor funguje tiež ako analóg konvenčného tyristora, ale je riadený svetelným tokom a prepína zo zatvoreného stavu do otvoreného stavu (a naopak), keď osvetlenie dosiahne určité prahové hodnoty.

Veľkosť prúdu, ktorý prechádza cez regulačnú elektródu, môžete upraviť nastavenia pre činnosť foto tyristora.

Fotosemistor má väčší počet vrstiev s elektrickou vodivosťou a vodivosťou dier, je ťažšie vyrobiť. Ale je tiež riadený prúdom svetla dopadajúcim na neho, ktorý ožaruje jednu z voľných polovodičových vrstiev.

Viac informácií o usporiadaní fotosenzorov (fotorezistory, fotodiódy a fototranzistory) nájdete tu: Fotosenzory a ich použitie

Kľúčové špecifikácie

Výber foto relé pre rôzne prevádzkové podmienky je ovplyvnený:

• citlivosť fotobunky na svetelný tok;

• napájacie napätie;

• energia spotrebovaná osvetľovacími zariadeniami;

• pracovné prostredie obklopujúce súmrakový vypínač.

citlivosť je určený pomerom vytvoreného fotoprúdu k hodnote svetelného toku dopadajúceho na svetelný prvok. Meria sa v [μA / lm]. Pretože fotobunky reagujú na intenzitu a frekvenciu svetla, citlivosť sa delí na:

• spektrálne spojené s frekvenciou;

• integrál, charakterizovaný intenzitou dopadajúceho svetelného toku.

Spektrálna fotocitlivosť Používa sa na vyhodnotenie činnosti fotobunky pri jednej špecifickej frekvencii svetelných vibrácií, napríklad neviditeľnej infračervenej oblasti. Integrálna citlivosť je určená na analýzu a činnosť celkového celkového svetelného toku, ktorý má spektrá od ultrafialového do infračerveného úseku.

Fotorelay s menovitým napätím uvedené v dokumentácii a na kryte samotného zariadenia. Zariadenia vyrábané v zahraničí nemusia byť vhodné na prevádzku v krajinách SNŠ z dôvodu iných hodnôt napájacieho napätia použitých v rôznych krajinách sveta.

Výkon svetiel pripojených k foto relé vytvára záťaž na výstupných kontaktoch zariadenia, ktoré môžu v prípade prekročenia prípustných konštrukčných hodnôt vyhorieť. Preto pri výbere dizajnu súmraku sa tejto otázke venuje vždy pozornosť.

V prípade, že určité foto relé model, ktorý je vhodný pre všetky parametre okrem hodnoty pripojeného zaťaženia, môžete použiť prídavné zariadenie - stýkač alebo štartér ovládaný pomocou napätia na jeho vinutie z foto relé. V takom prípade silové kontakty štartéra spoľahlivo premenia záťaž z výkonných svietidiel.

Obyčajné súmrakové spínače sú navrhnuté tak, aby pracovali s žiarovkami, ktoré spotrebúvajú aktívne zaťaženie. Vytvárajú sa luminiscenčné a energeticky úsporné svetelné zdroje ďalšia reaktívna zložka, čo obmedzuje množstvo spotrebovanej energie. Pri ich používaní by ste mali vytvoriť rezervu pre pripojené zaťaženie.

Pracovné prostredie, v ktorom je umiestnené foto relé, má určitý vplyv na jeho fungovanie. Pri vonkajších podmienkach musí byť súmrakový spínač umiestnený v uzavretom kryte, ktorý chráni elektroniku pred dažďom, vlhkosťou, prachom a pri nízkych teplotách - dodatočne zahrievajte.

Zariadenia prevádzkované v obytných priestoroch túto ochranu nevyžadujú.

Ako pripojiť foto relé k lampám

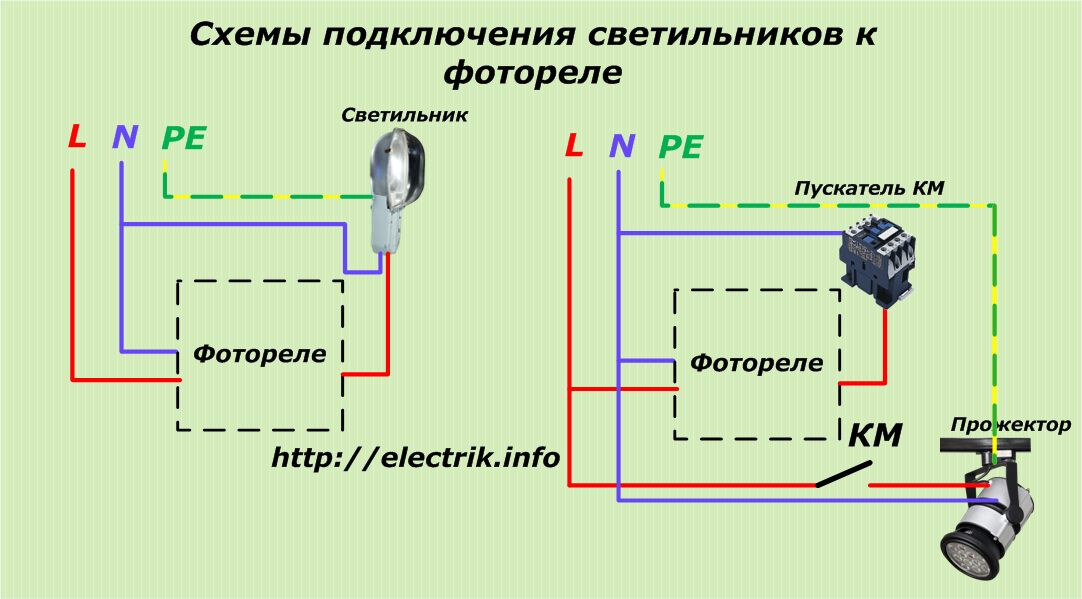

Schéma inštalácie súmraku zvyčajne sa aplikuje na jeho telo a je uvedený v dokumentácii výrobcu. Na pripojenie sa zvyčajne používajú tri vodiče:

• pracovná nulová sieť, ktorá sa používa súčasne pre fotorelé a lampy;

• fáza, ktorá sa privádza na vstup zariadenia;

• potenciálny drôt vychádzajúci z fotorelay k žiarovke.

Použitie technológií mikroprocesorových zariadení pre fotorelay umožnilo vybaviť ich rôznymi funkciami, ktoré zohľadňujú špecifické prevádzkové podmienky, napríklad zavádzaním pohybových senzorov alebo časovača do algoritmu ich činnosti.

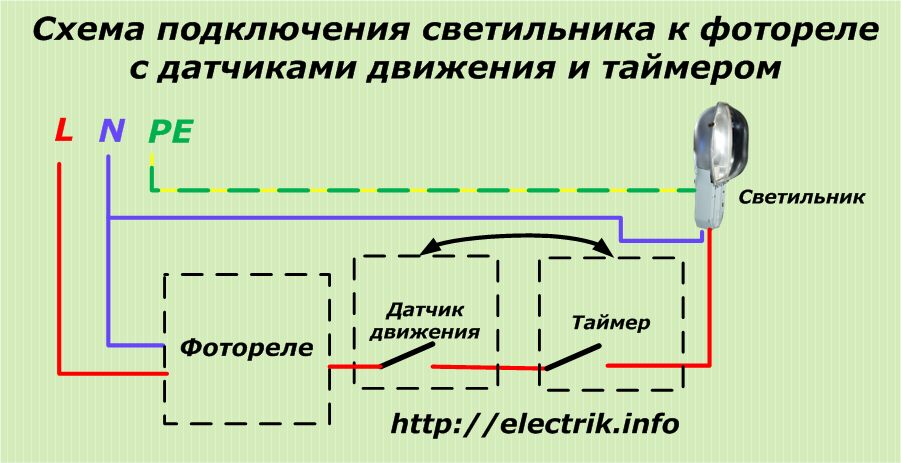

Schematicky sú kontakty časovača a snímača pohybu zobrazené so sériovým pripojením k záťaži, ale na prepínanie zložitých svetelných obvodov v prípade drahých modelov sa v logickej jednotke môžu použiť špeciálne algoritmy, ktoré zohľadňujú špecifické úlohy.

Napríklad foto relé používané na vonkajšie osvetlenie možno oddeliť od reakcie na svetlomety od automobilov prechádzajúcich zariadením. To eliminuje časté vypínanie, zvyšuje spoľahlivosť zariadenia.

Pohybový senzor s časovačom pri súmrnom vypínači nainštalovanom vo vchode do viacpodlažnej obytnej budovy umožňuje významné úspory energie. Svietidlá sa rozsvietia, keď sa osoba objaví pri každom pristátí na čas postačujúci na to, aby prešla schodmi. Zakázanie je automatické.

Nastavenie parametrov odozvy fotobunky

Pre jednoduché prevedenie sú všetky nastavenia nastavené z výroby a nie sú počas prevádzky nastaviteľné.

Na pokročilých fotobunkách môžete zmeniť:

• citlivosť na dopad svetelného toku na fotobunku;

• čas odozvy časovača;

• parametre činnosti snímača pohybu.

Tieto parametre a ich regulátory sú špecifikované v technickom popise.

Príklady inštalácie bežných súmrakových spínačov

6 fotografií nižšie jasne ukazuje, ako dobre traja rôzni elektrikári vykonávajú rovnaký druh práce. Je potrebné poznamenať, že všetky zobrazené svietidlá sú ovládané súmrakovými spínačmi v rôznych svetelných podmienkach.

1. Foto relé nad vchodom do malého nákupného centra je krásne nastavené.

2. Inštalácia žiarovky s foto relé nad vstupnými dverami výrobného podniku.

3. Tri verzie osvetlenia s foto relé na rôznych schodiskách toho istého schodiska, ktoré vyrobil elektrikár v oblasti bývania a komunálnych služieb.

Na záver chcem položiť otázku, ale čo si myslíte o práci takýchto majstrov?

Pozri tiež: Ako si urobiť jednoduché fotografické štafety sami doma

PS: Tento článok je vo formáte PDF:
